109712-HMC441LC3B

厂牌: ANALOG DEVICES

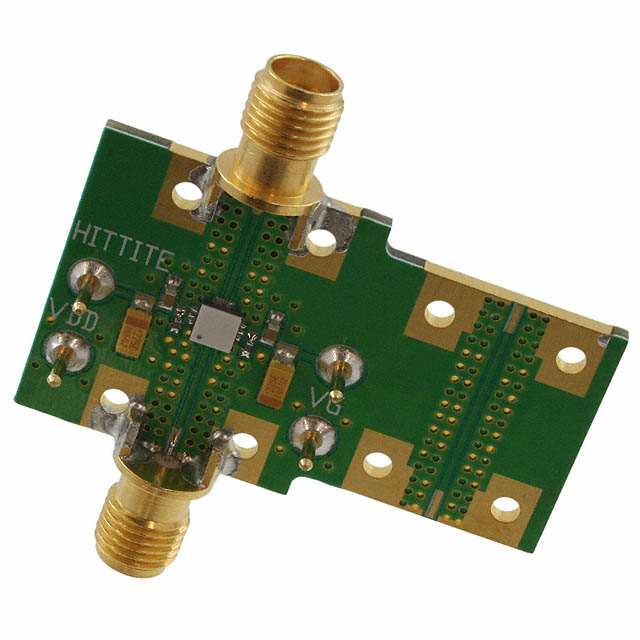

产品描述: HMC441LC3B RF Amplifier Evaluation Board
供应商型号: 4033042
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 109712-HMC441LC3B

109712-HMC441LC3B概述

    HMC441LC3B GaAs pHEMT MMIC Medium Power Amplifier

    产品简介


    HMC441LC3B 是一款由Analog Devices设计和制造的高效高功率放大器(HPA),适用于6至18 GHz频率范围内的中等功率应用。这款放大器采用GaAs PHEMT工艺制造,集成在一个无铅表面贴装技术(SMT)封装中,适合大批量生产。HMC441LC3B可作为线性增益块或驱动器用于点对点和点对多点无线电系统,军事电子战(EW)及电子对抗(ECM)等领域。

    技术参数


    - 频率范围: 6.0 - 18.0 GHz
    - 增益: 14 dB
    - 饱和输出功率: +21.5 dBm @ 27% PAE
    - 单电源电压: +5V @ 90 mA
    - 输入/输出阻抗: 50 Ω匹配
    - 封装尺寸: 3x3mm SMT,12引脚陶瓷封装
    - 存储温度: -65°C 到 +150°C
    - 连续功耗: 0.74 W (85°C以上每度降8.2 mW)

    产品特点和优势


    - 高效率: 提供+21.5 dBm的饱和输出功率,PAE达到27%,在中等功率范围内表现出色。
    - 易于集成: 单电源供电,无需外部组件,简化了电路设计。
    - 宽温度范围: 适用于广泛的温度条件,满足严苛环境下的需求。
    - 可靠性: 获得业界标准认证,确保长期稳定运行。

    应用案例和使用建议


    HMC441LC3B适用于多种应用场景,如点对点无线电系统、点对多点无线电及VSAT通信系统,以及混合信号电路中的LO驱动器。在实际应用中,为了获得最佳性能,需要仔细规划和设计PCB布局。例如,应使用具有50欧姆阻抗的信号线,并直接将封装地引脚和暴露的金属片连接到接地层。另外,应增加足够的过孔以确保顶层和底层的地平面连接良好。对于热管理,建议将评估板安装到适当的散热器上,以确保器件正常工作。

    兼容性和支持


    HMC441LC3B 设计为与现有的大批量表面贴装技术兼容。此外,Analog Devices提供了丰富的支持资源,包括评估板和应用笔记,帮助工程师更好地理解和使用该器件。这些资源可以在Analog Devices官方网站上找到。

    常见问题与解决方案


    - 问题: 输出功率不稳定
    - 解决办法: 检查电源电压是否符合要求,并确保所有外部电容都正确安装和配置。

    - 问题: 温度变化时增益波动大
    - 解决办法: 在设计PCB时考虑热管理,使用热敏电阻监控温度并进行必要的校正。

    总结和推荐


    HMC441LC3B是一款高效可靠的中等功率放大器,特别适用于需要高增益和高线性度的应用场合。其高效率、宽温度范围和易于集成的特点使其在市场上具备强大的竞争力。对于需要在6至18 GHz频段内进行高性能中等功率放大的应用,HMC441LC3B是一个理想的选择。强烈推荐使用此器件。

109712-HMC441LC3B参数

参数
零件状态 在售
包装方式 袋装

109712-HMC441LC3B厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

109712-HMC441LC3B数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES 109712-HMC441LC3B 109712-HMC441LC3B数据手册

109712-HMC441LC3B封装设计

查看详情并下载
Symbol
Footprint
3D Model
