X-NUCLEO-OUT02A1

厂牌: STMICROELECTRONICS
产品描述: STMicroelectronics 数字电源评估测试板, 电源管理开发套件, ISO8200AQ芯片
供应商型号: X-NUCLEO-OUT02A1
供应商: 期货订购
标准整包数: 1

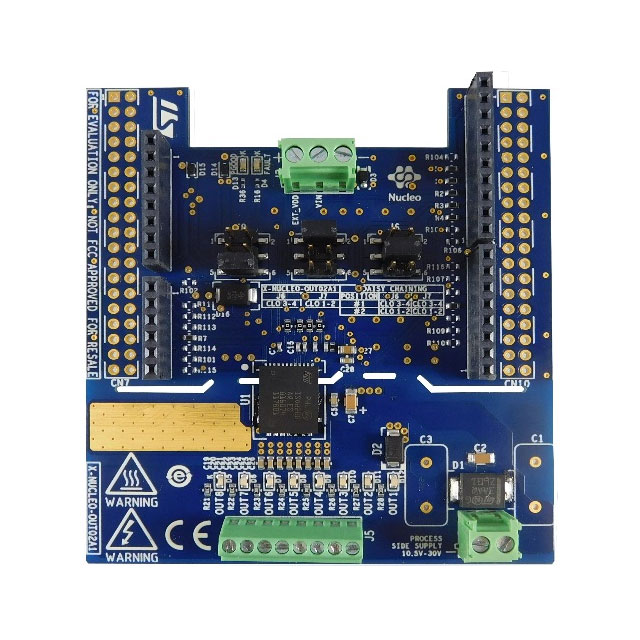

STMICROELECTRONICS 评估、开发板开发工具 X-NUCLEO-OUT02A1

X-NUCLEO-OUT02A1概述

    X-NUCLEO-OUT02A1 工业数字输出扩展板技术手册

    1. 产品简介

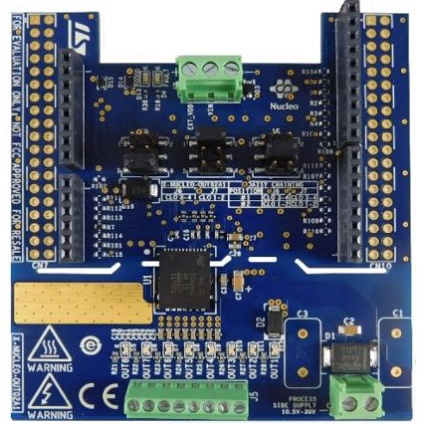

    X-NUCLEO-OUT02A1 是一款专为 STM32 Nucleo 开发板设计的工业级数字输出扩展板,基于 ISO8200AQ 隔离八通道高边智能电源固态继电器。该产品旨在提供一个经济实惠且易于使用的解决方案,用于开发 8 通道数字输出模块,使用户能够轻松评估 ISO8200AQ 的通信能力和工业负载驱动特性。此外,通过连接两个 X-NUCLEO-OUT02A1 扩展板并激活菊花链功能,可以评估 16 通道数字输出模块。

    2. 技术参数


    - 工作电压范围:10.5 至 33 V
    - 隔离特性:嵌入式 4 kV 隔离
    - 通信方式:逻辑侧和处理侧之间的射频通信,以实现最大抗噪能力
    - 电流消耗:非常低的功耗(RON(MAX) = 220 mΩ)
    - 信号接口:SPI 速率可达 20 MHz
    - 电源诊断:VCC 电源良好诊断
    - 保护机制:过载和过热保护,具有热关断和诊断功能
    - LED指示灯:绿色 LED 指示输出状态,红色 LED 指示电源故障和过载过热
    - 封装:QFN-32L (9x11x1 mm)
    - 认证:CE 认证、RoHS 和中国 RoHS 认证、WEEE 认证
    - 电磁兼容性:符合 IEC61000-4-2、IEC61000-4-3、IEC61000-4-5

    3. 产品特点和优势


    - 高可靠性:内置 4 kV 隔离,确保系统的稳定运行。
    - 高抗噪性:射频通信保证在高噪声环境中也能正常工作。
    - 低功耗:超低的功耗使得系统更加节能。
    - 快速响应:快衰减时间适应于感应负载,提高系统响应速度。
    - 多用途接口:兼容 STM32 Nucleo 板和 Arduino™ UNO R3 连接器,扩展性强。

    4. 应用案例和使用建议


    X-NUCLEO-OUT02A1 主要应用于需要高可靠性和抗噪性的工业自动化系统。例如,它可以用于工业可编程逻辑控制器(PLC)的输出模块开发。此外,用户可以通过将两个 X-NUCLEO-OUT02A1 扩展板连接起来,构建一个 16 通道的输出系统,进一步增强系统的灵活性和扩展性。使用建议包括:
    - 确保电源输入电压在规定范围内,以避免过压导致的损坏。
    - 在使用过程中注意散热,特别是在大负载条件下,防止因过热而触发保护机制。
    - 使用合适的编程工具和库,充分利用 SPI 接口的功能,以获得最佳性能。

    5. 兼容性和支持


    X-NUCLEO-OUT02A1 可与 STM32 Nucleo 开发板和 Arduino™ UNO R3 连接器无缝对接,确保了广泛的兼容性。制造商提供了必要的技术支持和维护服务,帮助用户解决在使用过程中遇到的技术问题。

    6. 常见问题与解决方案


    - 问题:电源故障指示灯亮起。
    解决方法:检查电源输入是否正常,确认没有过载或过热情况发生。
    - 问题:输出无响应。
    解决方法:确认 SPI 接口配置正确,检查连接线是否松动。

    7. 总结和推荐


    X-NUCLEO-OUT02A1 工业数字输出扩展板凭借其高可靠性、低功耗和强大的兼容性,在工业自动化领域表现出色。它的多功能接口和丰富的功能使其成为开发高性能工业控制系统的理想选择。强烈推荐使用 X-NUCLEO-OUT02A1 扩展板,尤其是在需要高可靠性和抗噪性的场合。
