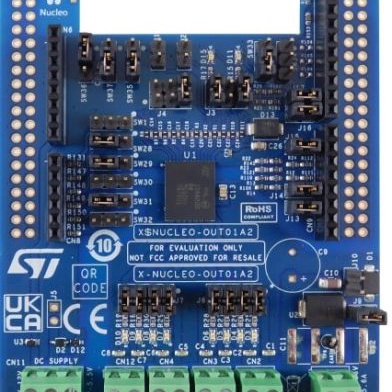

X-NUCLEO-OUT01A2

厂牌: STMICROELECTRONICS
产品描述: ISO8200BQ Current Limit Switch Expansion Board
供应商型号: 4245136
供应商: 海外现货
标准整包数: 1
STMICROELECTRONICS 评估、开发板开发工具 X-NUCLEO-OUT01A2

X-NUCLEO-OUT01A2概述


    产品简介


    X-NUCLEO-OUT01A2工业数字输出扩展板 是专为STM32 Nucleo开发平台设计的工业级数字输出扩展板。基于ISO8200BQ八通道高侧智能电源固态继电器,该扩展板提供了一种强大的评估工具,用于测试和诊断驱动能力和内置电气隔离性能,适用于连接0.7A工业负载的数字输出模块。此扩展板可直接与STM32 Nucleo上的微控制器通过GPIO引脚和Arduino R3连接器进行通信。

    技术参数


    - 输入电压范围:
    - 过程侧:10.5至36V(在特定跳线配置下)
    - 逻辑侧:3.3至5V
    - 最大电流: 每通道最高可达0.7A
    - 功率损耗: 最大导通电阻(RON)为240mΩ
    - 保护特性:
    - 欠压锁定保护
    - 过载和过温保护
    - 失去接地保护
    - 控制模式:
    - 直接控制模式(抖动<20μs)
    - 同步控制模式(抖动<6μs)
    - 封装形式: TFQFPN32
    - 工作环境: 符合RoHS和中国RoHS标准,CE认证

    产品特点和优势


    1. 嵌入式隔离: 隔离等级高达2.5kVRMS,确保微控制器与过程侧之间的电隔离。
    2. 灵活性和可配置性: 用户可以通过多种跳线和开关配置调整系统的工作模式,从而满足不同的应用场景需求。
    3. 广泛的兼容性: 兼容STM32 Nucleo开发板及Arduino UNO R3接口,便于与其他硬件集成。
    4. 丰富的诊断功能: 包括绿色LED指示灯显示输出状态,红色LED指示过热或通信错误等。

    应用案例和使用建议


    X-NUCLEO-OUT01A2广泛应用于可编程逻辑控制器(PLC)和其他工业自动化系统中。根据其功能特性,它非常适合于需要高可靠性和灵活控制的应用场景,例如工厂自动化、楼宇控制系统等。对于用户来说,可以根据具体的应用需求来选择合适的跳线和开关配置。例如,在配置为X-NUCLEO-OUT01A1模式时,可以将其与X-NUCLEO-PLC01A1组合使用,构建具有强大功能的工业PLC,以处理更多数量的输入输出点。

    兼容性和支持


    该产品与STM32 Nucleo系列开发板和Arduino UNO R3接口完全兼容。用户还可以通过添加如X-NUCLEO-IDW01M1无线通信模块,实现远程管理。同时,STM还提供了专门的ST-PLC应用程序,支持Android和iOS平台,方便用户进行设备管理。此外,ST官方还提供了全面的技术支持和服务,帮助用户更好地理解和使用这款产品。

    常见问题与解决方案


    1. 问: 如何设置不同的工作模式?
    - 答: 可通过跳线和开关配置来选择直接控制或同步控制模式。例如,将跳线J1和J2分别设置为闭合或断开,然后相应地调整SW37和SW36的状态。
    2. 问: 当发现系统无法正常工作时怎么办?
    - 答: 首先检查所有跳线和开关是否正确配置;其次,确认供电电压和电流是否符合要求;最后,参考产品手册中的故障排查部分或联系技术支持团队获取进一步帮助。

    总结和推荐


    X-NUCLEO-OUT01A2是一款面向工业自动化应用的高性能数字输出扩展板,具有高度的灵活性、可靠的电气隔离能力和出色的诊断功能。无论是初次接触还是已有经验的开发者,都可以通过它快速有效地评估并开发工业控制系统。强烈推荐给对工业自动化有兴趣的研究者、工程师和爱好者们。

X-NUCLEO-OUT01A2参数

参数
包装方式 散装

X-NUCLEO-OUT01A2厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

X-NUCLEO-OUT01A2数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 评估、开发板开发工具 STMICROELECTRONICS X-NUCLEO-OUT01A2 X-NUCLEO-OUT01A2数据手册

X-NUCLEO-OUT01A2封装设计

查看详情并下载
Symbol
Footprint
3D Model
