EVALSTPM32

厂牌: STMICROELECTRONICS
产品描述: STMicroelectronics, EVALSTPM32
供应商型号: 3129863
供应商: 海外现货
标准整包数: 1
STMICROELECTRONICS 评估、开发板开发工具 EVALSTPM32

EVALSTPM32概述


    产品简介

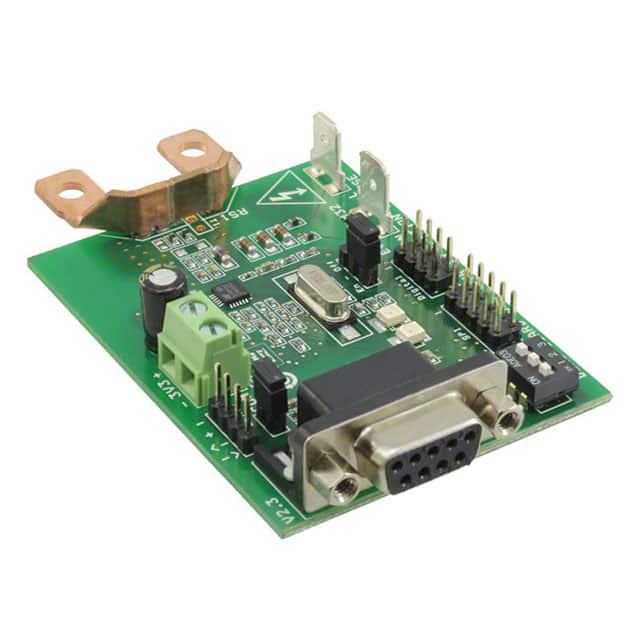

    STPM32单相计量评估板是一款基于STPM32的单相电能表评估板,主要用于电力线系统中的电能计量。该评估板集成了分流电流传感器,适用于电压范围为140到300伏(RMS)的系统,最大电流测量范围为5/100安(RMS),频率范围为50/60赫兹±10%,温度范围为-40°C至+85°C。该产品广泛应用于电力计量和监测领域。

    技术参数


    - 准确度:0.2%的精度
    - 电压范围:140V至300V(RMS)
    - 电流范围:5A至100A(RMS)
    - 频率范围:50/60Hz ± 10%
    - 温度范围:-40°C 至 +85°C
    - 电源:3.3V
    - 通信接口:RS232、UART、USB隔离接口
    - 连接器:USB隔离编程工具STEVAL-IPE023V1和PC GUI连接器
    - 其他特性:符合IEC61000标准和RoHS标准

    产品特点和优势


    STPM32单相计量评估板具有以下独特功能和优势:
    - 高精度:0.2%的准确度使其成为高性能电能表的理想选择。
    - 广泛的电压和电流范围:覆盖了大多数家庭和工业应用的需求。
    - 隔离通信接口:确保通信过程中不受电磁干扰的影响,提高了系统的稳定性和可靠性。
    - 易用性:提供直观的PC GUI,方便用户进行配置和数据分析。
    - 灵活性:可通过SPI或UART接口与其他微控制器连接,便于进行应用开发。
    - 环境适应性强:可在宽泛的温度范围内正常工作。

    应用案例和使用建议


    STPM32单相计量评估板可以用于多种应用场景,例如智能家居、智能电网、工厂自动化等领域。以下是一些使用建议:
    - 智能家居:可以用于家庭电能监控,通过LED指示灯显示当前的电能消耗情况,帮助用户更好地管理家庭用电。
    - 智能电网:作为电力公司的计量设备,帮助实现精确的电力计量和监控,提高电网运营效率。
    - 工厂自动化:可以集成到工业控制系统中,用于实时监测生产线的电能消耗,及时发现并解决能耗异常问题。
    为了获得最佳效果,建议根据具体应用需求选择合适的电压和电流范围,并确保系统的整体设计符合相关的安全标准和规范。

    兼容性和支持


    STPM32单相计量评估板与多种电子元器件和设备兼容。它可以通过SPI或UART接口与其他微控制器无缝连接,便于进行扩展应用开发。ST公司提供了全面的技术支持,包括软件工具和硬件支持,确保用户能够顺利进行项目开发和维护。

    常见问题与解决方案


    - 问题:无法通过RS232或UART接口与PC通信。
    - 解决办法:检查硬件连接是否正确,确认波特率设置一致,并确保驱动程序已正确安装。
    - 问题:电能表精度不达标。
    - 解决办法:检查电路连接是否正常,重新校准电能表,确保所有参数设置正确。
    - 问题:系统运行不稳定。
    - 解决办法:检查电源供应是否稳定,确保电源和地线连接良好,减少外界干扰。

    总结和推荐


    STPM32单相计量评估板是一款高性能、多功能的电能表评估板。它的高精度、广泛的工作范围以及丰富的接口支持,使其成为许多应用场景的理想选择。无论是智能家居还是工业自动化,STPM32都能满足用户的多样化需求。强烈推荐在相关项目中使用该产品。

EVALSTPM32参数

参数
应用等级 工业级
零件状态 在售
包装方式 盒装

EVALSTPM32厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

EVALSTPM32数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 评估、开发板开发工具 STMICROELECTRONICS EVALSTPM32 EVALSTPM32数据手册

EVALSTPM32封装设计

查看详情并下载
Symbol
Footprint
3D Model
