EVSPIN32F06Q1S1

厂牌: STMICROELECTRONICS
产品描述: STMicroelectronics评估测试板, 评估板, STSPIN32F0601芯片
供应商型号: 3652186
供应商: 海外现货
标准整包数: 1
STMICROELECTRONICS 评估、开发板开发工具 EVSPIN32F06Q1S1

EVSPIN32F06Q1S1概述


    产品简介

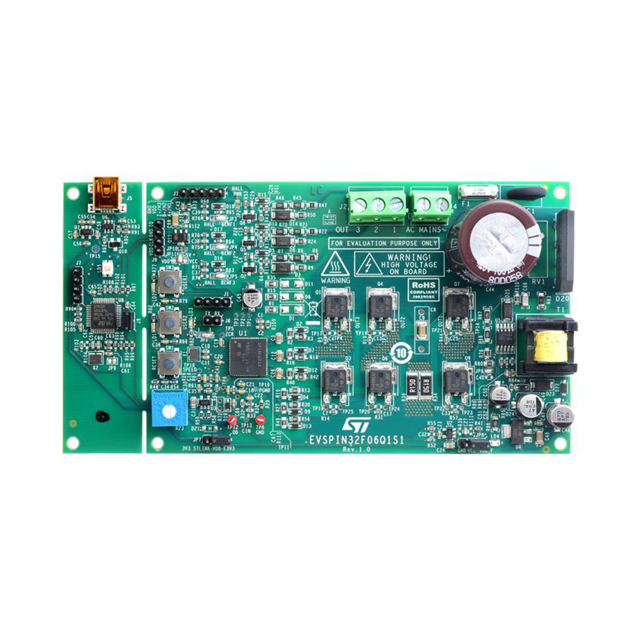

    EVSPIN32F06Q1S1 三相逆变器
    EVSPIN32F06Q1S1 是一款基于STSPIN32F0601控制器的三相完整逆变器。它集成了一个3相600V栅极驱动器和一个Cortex-M0 STM32微控制器。此板适用于高达300W的应用,可用于驱动永磁同步电机(PMSMs)和无刷直流电机(BLDCs)。该逆变器具有广泛的工作电压范围,从交流35 VAC(直流50 VDC)到交流280 VAC(直流400 VDC),使其非常适合家庭和工业应用。

    技术参数


    - 输入电压范围:交流35 VAC(直流50 VDC)至交流280 VAC(直流400 VDC)
    - 最大功率:300 W
    - IGBT驱动器:STGD6M65DF2
    - 击穿电压:650 V
    - 饱和压降:1.55 V @ 6 A
    - 过流阈值:峰值5.5 A
    - 封装选项:双封装支持IGBT/MOSFET
    - DPAK 或 PowerFlat 8x8 HV
    - 电流检测:单电阻电流感应,适合六步算法或矢量控制(FOC)
    - 保护功能:智能关断过流保护
    - 传感器接口:数字霍尔传感器和编码器输入
    - 母线电压检测
    - 电源供应:15 V VCC 和 3.3 V VDD
    - 集成调试工具:ST-LINK/V2-1
    - 用户界面:按钮和可调电阻
    - 环保标准:RoHS合规

    产品特点和优势


    EVSPIN32F06Q1S1 提供了高效率和可靠的电力转换能力。它的双封装选项使其能够灵活地适应不同的应用需求。单电阻电流感应技术可以实现更精确的电流控制,从而提高系统的整体性能。智能关断过流保护功能进一步提高了系统的安全性。此外,该板还配备了丰富的传感器接口,支持多种控制算法,使得其成为各种电机驱动应用的理想选择。

    应用案例和使用建议


    EVSPIN32F06Q1S1 的应用范围广泛,包括家用冰箱压缩机、工业驱动器、空调压缩机和风扇、有绳电动工具和园艺工具等。为了最大化其性能,建议遵循以下几点使用建议:
    1. 正确安装:确保所有组件在运输和处理过程中不受损害,避免隔离距离被改变。
    2. 安全操作:在进行任何电气测量前,务必切断电源。在操作时穿戴合适的个人防护装备。
    3. 冷却管理:确保逆变器在适当的工作温度范围内运行,以延长使用寿命并保证系统稳定性。
    4. 使用标准工具:利用STM32标准工具进行固件调试和配置,确保系统的稳定性和可维护性。

    兼容性和支持


    EVSPIN32F06Q1S1 与其他电子元器件和设备具有良好的兼容性,适用于广泛的电力电子系统。STMicroelectronics提供了详尽的技术文档和支持,包括软件工具、调试指南和客户技术支持服务。用户可以通过访问公司网站或联系本地销售办事处获取更多信息。

    常见问题与解决方案


    1. 问题:如何连接和配置逆变器?
    - 解决方案:参考用户手册中的接线图和配置指南,确保所有连接正确无误。使用标准的STM32调试工具进行固件加载和配置。
    2. 问题:如何确保逆变器的安全运行?
    - 解决方案:在操作逆变器之前,先切断所有电源,并等待电容器完全放电。穿戴绝缘手套和护目镜,确保工作区域干净整洁。
    3. 问题:如何优化电流检测精度?
    - 解决方案:定期检查和校准电流检测电路,确保单电阻感应值准确无误。使用高质量的传感元件和滤波器来减少噪声干扰。

    总结和推荐


    EVSPIN32F06Q1S1 是一款高性能的三相逆变器,集成了多种先进的功能和技术,使其在众多应用中表现出色。其高效率、可靠性和强大的功能使其成为各种电机驱动应用的理想选择。对于需要高可靠性、高精度和广泛应用范围的场合,我们强烈推荐使用这款逆变器。

EVSPIN32F06Q1S1参数

参数
包装方式 散装

EVSPIN32F06Q1S1厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

EVSPIN32F06Q1S1数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 评估、开发板开发工具 STMICROELECTRONICS EVSPIN32F06Q1S1 EVSPIN32F06Q1S1数据手册

EVSPIN32F06Q1S1封装设计

查看详情并下载
Symbol
Footprint
3D Model
