X-NUCLEO-IPS02A1

厂牌: STMICROELECTRONICS
产品描述: VPS2535H Current Sensor Expansion Board
供应商型号: 2809315
供应商: 海外现货
标准整包数: 1
STMICROELECTRONICS 评估、开发板开发工具 X-NUCLEO-IPS02A1

X-NUCLEO-IPS02A1概述

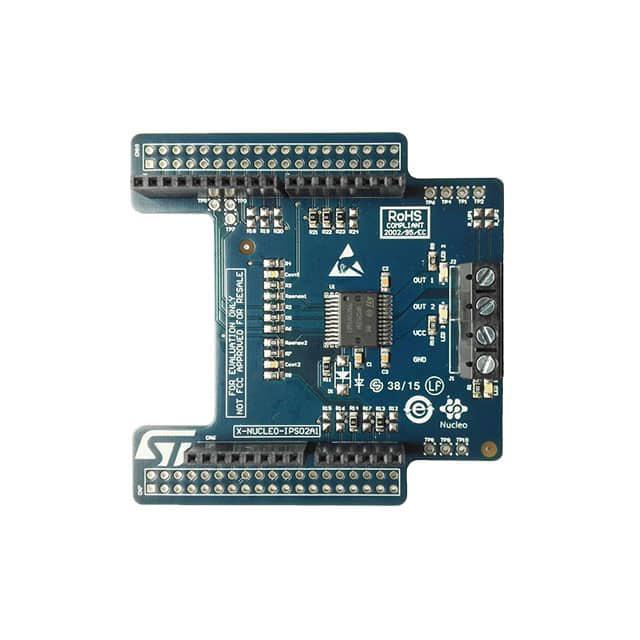

    X-NUCLEO-IPS02A1:高性能智能电源开关扩展板

    1. 产品简介


    X-NUCLEO-IPS02A1 是一款基于VPS2535H芯片的24V智能电源开关扩展板,专为STM32 Nucleo开发平台设计。这款扩展板提供了驱动接地负载(如加热元件、电磁阀驱动器、LED驱动器、灯泡驱动器、泵继电器替代装置及风扇)的经济且易于使用的解决方案。通过与Arduino UNO R3兼容的连接器和与STM32 Nucleo板的良好兼容性,它使用户能够方便地扩展项目的功能。

    2. 技术参数


    - 工作电压范围: 8 V 至 36 V
    - 电流限制: 42 A
    - 导通电阻: 每通道 35 mΩ(@ 25°C)
    - 待机电流: 2 µA
    - 工作温度范围: -40°C 至 150°C
    - 保护功能: 包括过载保护、热关断等
    - 其他特性: 双通道高侧驱动器、3 V和5 V CMOS兼容接口、多路传感模拟反馈、符合RoHS标准

    3. 产品特点和优势


    X-NUCLEO-IPS02A1扩展板的主要特点是集成的多功能保护机制,包括电流限制和热关断,确保设备在各种工作条件下都能保持安全运行。其双通道高侧驱动器和3 V至5 V的CMOS兼容接口使得设备能灵活应用于多种场合。此外,它还具备较低的导通电阻和待机电流,有助于降低整体功耗并提高效率。

    4. 应用案例和使用建议


    X-NUCLEO-IPS02A1特别适合用于需要驱动大功率负载的项目中,例如工业自动化控制系统、家用电器等。建议在实际应用中合理设置过载保护阈值,以适应具体的应用场景。此外,在安装和使用过程中,需注意良好的散热设计以防止过热现象的发生。

    5. 兼容性和支持


    X-NUCLEO-IPS02A1兼容Arduino UNO R3连接器,可以方便地与其他STM32扩展板配合使用,从而构建复杂的系统。此外,作为STMicroelectronics的产品,用户还可以获得制造商提供的技术支持和服务。

    6. 常见问题与解决方案


    - Q: 设备无法正常工作
    - A: 检查供电电压是否在额定范围内,确认所有接线无误。

    - Q: 设备过热
    - A: 确保良好的散热条件,避免长时间处于高负荷状态。
    - Q: 设备出现异常断电
    - A: 检查是否存在过载情况,确认电流限制设置是否合理。

    7. 总结和推荐


    X-NUCLEO-IPS02A1是一款性能卓越的智能电源开关扩展板,适用于多种驱动大功率负载的应用场景。凭借其出色的防护功能、低功耗特性和广泛的兼容性,它无疑是开发人员的理想选择。总体来看,强烈推荐使用此款产品,以满足各种复杂的应用需求。

X-NUCLEO-IPS02A1参数

参数
零件状态 在售
包装方式 散装

X-NUCLEO-IPS02A1厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

X-NUCLEO-IPS02A1数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 评估、开发板开发工具 STMICROELECTRONICS X-NUCLEO-IPS02A1 X-NUCLEO-IPS02A1数据手册

X-NUCLEO-IPS02A1封装设计

查看详情并下载
Symbol
Footprint
3D Model
