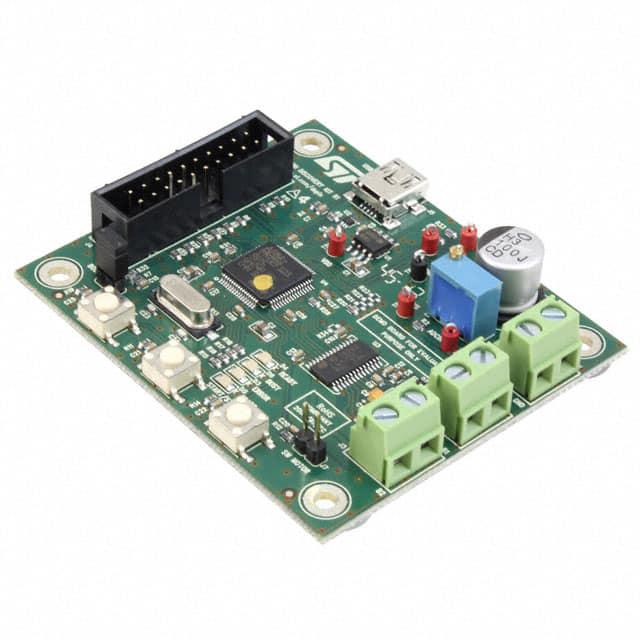

EVAL6470H-DISC

厂牌: STMICROELECTRONICS
产品描述: STMicroelectronics 电机驱动器开发板, 评估板, L6470芯片
供应商型号: 2475477
供应商: element14
标准整包数: 1
STMICROELECTRONICS 评估、开发板开发工具 EVAL6470H-DISC

EVAL6470H-DISC概述

    L6470 微步进电机驱动器技术手册解析

    1. 产品简介


    L6470 是一款高度集成的微步进电机驱动器,专为两相双极步进电机设计。该产品集成了先进的控制和保护功能,包括数字控制核心、微步进控制、加速度和减速控制,以及传感器反馈。该设备适用于多种工业和消费级应用,如自动化设备、3D打印机、机器人技术等。

    2. 技术参数


    - 工作电压:8V 至 45V
    - 最大峰值电流输出:7.0A(均方根值为3.0A)
    - 低RDS(on) 功率MOSFET
    - 微步进精度:最高可达1/128微步
    - 编程能力:可编程加速度、减速、速度和目标位置
    - 接口:SPI接口,支持5-Mbit/s速率
    - 过温保护:两级过温保护机制
    - 低功耗:低静态和待机电流

    3. 产品特点和优势


    L6470 驱动器的主要优势在于其高精度和可靠性。它支持高达1/128的微步进,从而实现平稳且准确的运动控制。内置的传感器反馈系统可以实时检测电机的状态,确保运行安全。此外,丰富的保护功能(如热保护、低电压锁定、过流保护)使得设计更加可靠,降低了应用风险。

    4. 应用案例和使用建议


    应用案例:L6470 在自动化生产线上的多轴机器人、3D打印机、医疗设备等方面有着广泛的应用。例如,在3D打印机中,该驱动器可以精确控制步进电机的速度和位置,从而保证打印质量。
    使用建议:
    - 使用前,应确保电源稳定,避免电压波动影响电机运行。
    - 确保散热系统良好,特别是长时间高负载运行时,要防止过热。
    - 配合外部控制器进行命令管理,利用SPI接口提高系统灵活性。

    5. 兼容性和支持


    L6470 支持标准的SPI接口,可以方便地与各种MCU或其他控制芯片进行通信。ST公司提供了详细的技术文档和支持,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题:电机启动时出现振动。
    - 解决方案:检查电机是否连接正确,确认电源电压稳定。调整KVALHOLD和KVALRUN参数以减少启动振动。

    - 问题:电机温度过高。
    - 解决方案:确保散热片安装正确,增加通风措施。检查配置参数中的KTHERM设置,适当调整过温保护阈值。

    7. 总结和推荐


    L6470 是一款高效、可靠的微步进电机驱动器,特别适合需要精确控制和稳定运行的应用场合。其卓越的微步进能力和强大的保护功能使其在市场上具备很强的竞争力。强烈推荐使用这款驱动器来构建精密的控制系统。

EVAL6470H-DISC参数

参数
零件状态 在售
包装方式 盒装

EVAL6470H-DISC厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

EVAL6470H-DISC数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 评估、开发板开发工具 STMICROELECTRONICS EVAL6470H-DISC EVAL6470H-DISC数据手册

EVAL6470H-DISC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 270.7386
库存: 5
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 270.73
直接购买
加入购物车
