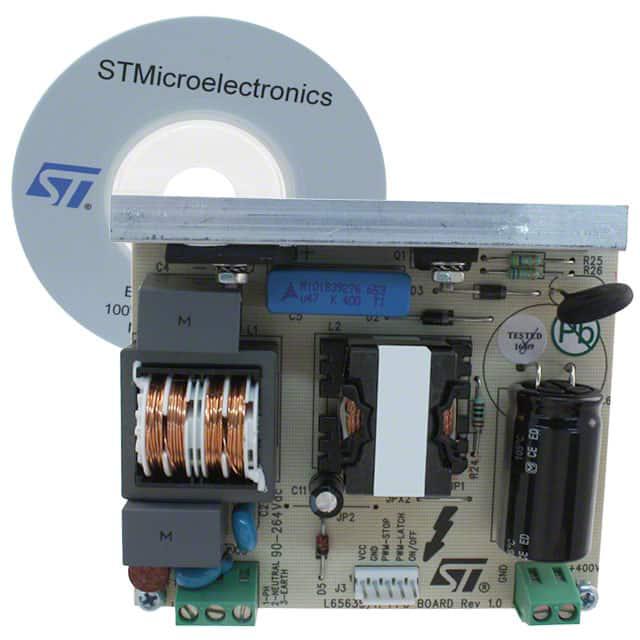

EVL6563S-100W

厂牌: STMICROELECTRONICS
产品描述: L6563S Power Factor Correction 20VDC Output Demonstration Board
供应商型号: 3228672
供应商: 海外现货
标准整包数: 1
STMICROELECTRONICS 评估、开发板开发工具 EVL6563S-100W

EVL6563S-100W概述


    产品简介


    产品类型: 电源转换器
    主要功能: 功率因数校正(PFC)预调节
    应用领域: 灯具控制器、适配器、平板显示器以及所有需符合IEC61000-3-2或JEITA-MITI标准的开关模式电源系统(SMPS)

    技术参数


    - 输入电压范围: 90至265Vac
    - 最小输入频率: 47Hz
    - 输出电压: 400V
    - 额定功率: 100W
    - 最大输出电压纹波: 20Vpk-pk
    - 保持时间: 10ms(负载掉电后输出电压降为300V)
    - 最小开关频率: 40kHz
    - 最低估计效率: 92%(输入电压为90Vac时,输出功率为100W)
    - 最高工作温度: 50°C
    - PCB类型及尺寸: 单面,35μm,CEM-1,90mm x 83mm

    产品特点和优势


    特点:
    - 宽范围输入: 可以处理从90到265Vac的输入电压,适用于多种电源环境。
    - 高效率: 最低估计效率为92%,保证了高效能。
    - 严格保护: 配备了过压保护、欠压保护和过载保护等多种保护机制。
    - 内置启动电路: 内部高压启动电路,提升了系统的可靠性和响应速度。
    - 良好的温度适应性: 最大工作温度为50°C,适合各种应用场景。
    优势:
    - 多功能性: 适用于多种不同的应用领域,从灯具到显示器。
    - 高标准: 能够满足欧洲EN61000-3-2和日本JEITA-MITI标准,保证了产品的质量和稳定性。
    - 高性能: 具有较低的谐波含量和高功率因数,减少了对电网的干扰。

    应用案例和使用建议


    应用案例:
    - 灯具控制器: 可用于提高灯管驱动器的性能,减少能耗。
    - 平板显示器: 提升显示效果的同时,降低了功耗。
    - 适配器和电源模块: 在各种小型电器中得到广泛应用。
    使用建议:
    - 在设计时应考虑输入电压范围和频率的变化,确保系统稳定运行。
    - 由于具有良好的温度适应性,可以在高温环境下可靠工作,但要注意散热措施。
    - 在使用过程中定期检查输入电流和输出电压,确保系统运行在最优状态。

    兼容性和支持


    - 兼容性: 该产品具有良好的通用性和兼容性,可与多种其他电子元件或设备搭配使用。
    - 支持: 厂商提供技术支持和维护服务,以帮助用户解决问题和进行升级。

    常见问题与解决方案


    问题: 输入电压波动导致系统不稳定
    解决方案: 使用稳压器或者增加滤波电容,以降低输入电压的波动。
    问题: 过热问题
    解决方案: 增加散热片或者使用风扇辅助散热,确保设备在安全的工作温度范围内运行。

    总结和推荐



    总结

    :
    - 主要优点: 高效、宽范围输入、严格的保护机制、内部高压启动电路、高温度适应性。
    - 推荐用途: 广泛应用于灯具控制器、平板显示器、适配器和其他需要满足IEC61000-3-2或JEITA-MITI标准的开关电源系统。
    最终推荐: 该产品非常适合需要高效、高功率因数且易于集成到不同应用中的场合。对于需要长期稳定运行的设备,推荐选择这款产品。

EVL6563S-100W参数

参数
零件状态 在售
包装方式 盒装

EVL6563S-100W厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

EVL6563S-100W数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 评估、开发板开发工具 STMICROELECTRONICS EVL6563S-100W EVL6563S-100W数据手册
