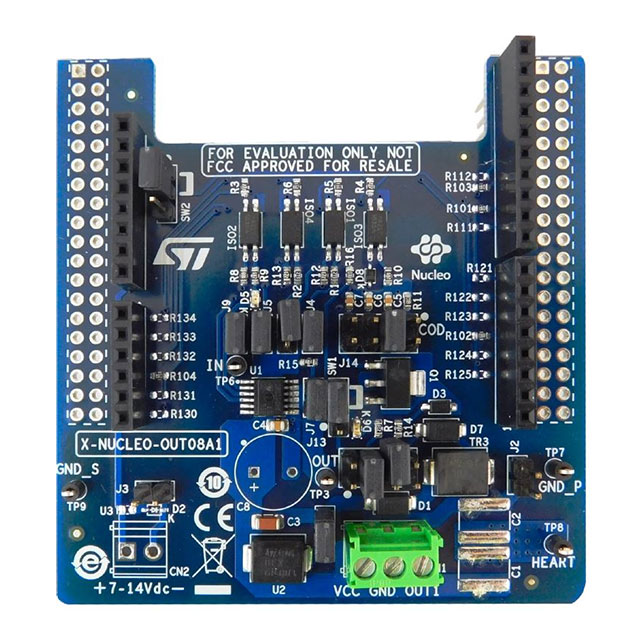

STMICROELECTRONICS 评估、开发板开发工具 X-NUCLEO-OUT08A1

X-NUCLEO-OUT08A1概述

    X-NUCLEO-OUT08A1 工业数字输出扩展板技术手册

    1. 产品简介


    X-NUCLEO-OUT08A1 是一款工业数字输出扩展板,专为 STM32 Nucleo 开发平台设计。它利用基于 IPS160HF 的单高边开关,提供强大的评估和开发环境,特别适用于 2A(典型)数字输出模块。这款扩展板集成了安全驱动和智能诊断功能,旨在满足工业自动化和工具领域的应用需求。

    2. 技术参数


    - 基本特性
    - 基于 IPS160HF 单高边开关
    - 高电压/电流:最高 60V / 2.4A
    - 低功耗:导通电阻 RON(MAX) ≤ 120mΩ
    - 快速衰减:用于感性负载
    - 开路检测与诊断
    - 过载和过热保护:带有热关断和切断功能
    - 包装形式:PowerSSO-12L 封装
    - 应用板工作范围:12V 到 33V / 0A 到 2.4A
    - 扩展电压范围(J1 打开):最高 60V
    - 状态和诊断 LED 指示灯
    - 3 kV 电磁隔离
    - 供电轨反向极性保护
    - 支持安全数字输出架构
    - 配备 Arduino™ UNO R3 连接器
    - CE 认证
    - 符合 RoHS 和中国 RoHS 标准

    3. 产品特点和优势


    X-NUCLEO-OUT08A1 在多个方面表现出显著的优势:
    - 智能诊断功能:提供开路检测与诊断,有助于及时发现和解决问题。
    - 强大的保护机制:集成过载和过热保护,确保长期稳定运行。
    - 灵活的应用环境:可以与多种 Nucleo 开发板结合使用,并可进行堆叠以支持多通道数字输出。
    - 广泛的兼容性:配备 Arduino™ UNO R3 连接器,便于与各种开源硬件平台配合使用。
    - 高效能设计:采用低功耗设计,最大限度减少能耗。

    4. 应用案例和使用建议


    X-NUCLEO-OUT08A1 可广泛应用于工业自动化、工业工具等领域,例如:
    - 数字控制电路
    - 工业电机控制
    - 工业机器人控制系统
    使用建议:
    - 在连接高电压负载时,需确保供电轨反向极性保护功能正常工作。
    - 在复杂系统中,合理利用堆叠功能以实现更多通道的控制。
    - 定期检查诊断 LED 指示灯状态,以便及时发现问题并进行维护。

    5. 兼容性和支持


    X-NUCLEO-OUT08A1 具有广泛的兼容性:
    - 可以与 NUCLEO-F401RE 或 NUCLEO-G431RB 开发板连接。
    - 配备 Arduino™ UNO R3 连接器,便于与其他 Arduino 模块兼容。
    - 支持 STMicroelectronics 提供的技术支持和文档资料,可随时联系当地销售办公室获取帮助。

    6. 常见问题与解决方案


    常见问题:
    1. 如何解决开机时系统不响应的问题?
    2. 如何检测输出电路中的开路情况?
    解决方案:
    1. 检查供电电压是否正确,并确认所有连接是否牢固。
    2. 通过诊断 LED 指示灯判断是否出现开路问题;若发现问题,可通过软件进行进一步诊断。

    7. 总结和推荐


    总体来看,X-NUCLEO-OUT08A1 是一款功能强大且可靠性高的工业数字输出扩展板。它在集成智能诊断功能、强大保护机制等方面表现优异,非常适合工业自动化和工具领域的应用。强烈推荐开发人员在需要高性能数字输出解决方案时考虑使用此产品。
