X-NUCLEO-GFX02Z1

厂牌: STMICROELECTRONICS
产品描述: 意法半导体 显示屏开发工具, 显示器对角尺寸2.2in, TFT技术, 用于Nucleo-144 板系统
供应商型号: 3864622
供应商: element14
标准整包数: 1

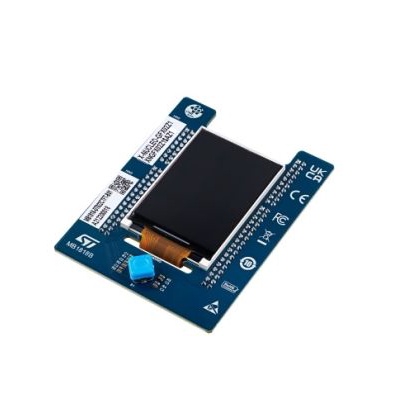

STMICROELECTRONICS 评估、开发板开发工具 X-NUCLEO-GFX02Z1

X-NUCLEO-GFX02Z1概述

    X-NUCLEO-GFX02Z1 技术手册解析

    产品简介

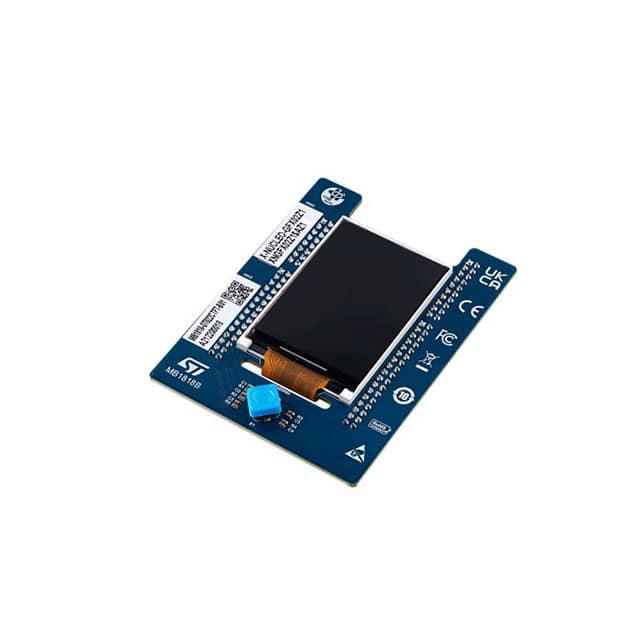

    X-NUCLEO-GFX02Z1 是一款用于STM32 Nucleo-144开发板的图形用户界面(GUI)扩展板。该扩展板集成了一个2.2英寸8位并行接口QVGA TFT液晶显示屏,具备64-Mbit Q-SPI NOR闪存,可以存储图像、文本和纹理。此外,还配备了一个操纵杆,方便用户进行菜单导航。X-NUCLEO-GFX02Z1 通过Zio连接器与选定的STM32 Nucleo-144开发板兼容,提供了丰富的显示和交互功能。

    技术参数


    - 显示屏
    - 尺寸:2.2英寸
    - 类型:QVGA TFT LCD
    - 接口:8位并行接口
    - 存储
    - 容量:64-Mbit
    - 类型:Q-SPI NOR Flash
    - 连接器
    - 类型:Zio
    - 尺寸
    - 与STM32 Nucleo-144开发板一致
    - 工作环境
    - 温度范围:根据具体Nucleo-144型号而定
    - 湿度:无特别说明

    产品特点和优势


    1. 集成高分辨率显示屏:2.2英寸QVGA TFT LCD显示屏提供了清晰细腻的图像显示能力。
    2. 大容量存储:64-Mbit Q-SPI NOR Flash内存可以存储大量的图像、文本和纹理数据,适用于复杂GUI应用。
    3. 用户友好的操纵杆:便于用户进行菜单导航和控制操作。
    4. 广泛的兼容性:兼容多种STM32 Nucleo-144开发板,便于开发者选择和使用。

    应用案例和使用建议


    - 应用案例:适用于工业控制面板、家用电器控制屏、智能家居系统、医疗监控设备等多种应用场景。
    - 使用建议:建议开发者在设计产品时充分利用X-NUCLEO-GFX02Z1的存储能力,提前规划好数据存储空间,以避免因存储不足导致的显示问题。同时,可以通过操纵杆实现更便捷的人机交互,提升用户体验。

    兼容性和支持


    - 兼容性:与STM32 Nucleo-144开发板兼容,特别是Nucleo-F412ZG, NUCLEO-F413ZH, NUCLEO-F446ZE, NUCLEO-F722ZE, NUCLEO-F746ZG, NUCLEO-F756ZG, NUCLEO-F767ZI, NUCLEO-H743ZI, NUCLEO-H723ZG, NUCLEO-H753ZI, NUCLEO-H745ZI-Q, NUCLEO-H755ZI-Q, NUCLEO-H7A3ZI-Q, NUCLEO-L496ZG, NUCLEO-L496ZG-P, NUCLEO-L4A6ZG, NUCLEO-L4P5ZG, NUCLEO-L4R5ZI, NUCLEO-L4R5ZI-P, NUCLEO-L552ZE-Q 和 NUCLEO-U575ZI-Q。
    - 支持:用户可以从STM32Cube的X-CUBE-DISPLAY扩展包获取演示软件,并按照文档进行编程和测试。STM32官方网站也提供了详细的文档和技术支持。

    常见问题与解决方案


    1. 问题:无法正确显示图像
    - 解决方案:检查存储的图像数据格式是否与显示屏兼容,确保数据正确写入闪存。
    2. 问题:操纵杆响应不灵敏
    - 解决方案:检查操纵杆连接线是否松动或损坏,确保与开发板的良好接触。
    3. 问题:电源不稳定
    - 解决方案:使用稳定的电源供应,并确保所有连接点接触良好。

    总结和推荐


    X-NUCLEO-GFX02Z1 是一款强大的图形用户界面扩展板,特别适合需要高分辨率显示和复杂用户交互的应用场景。其集成的大容量存储能力和用户友好的操纵杆设计为开发者提供了极大的便利。对于需要构建复杂人机交互界面的项目,强烈推荐使用此产品。通过合理的设计和利用,X-NUCLEO-GFX02Z1 可以显著提升产品的整体用户体验。

X-NUCLEO-GFX02Z1参数

参数
零件状态 在售
包装方式 散装

X-NUCLEO-GFX02Z1厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

X-NUCLEO-GFX02Z1数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 评估、开发板开发工具 STMICROELECTRONICS X-NUCLEO-GFX02Z1 X-NUCLEO-GFX02Z1数据手册

X-NUCLEO-GFX02Z1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 38.1859 ¥ 319.616
库存: 7
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 319.61
