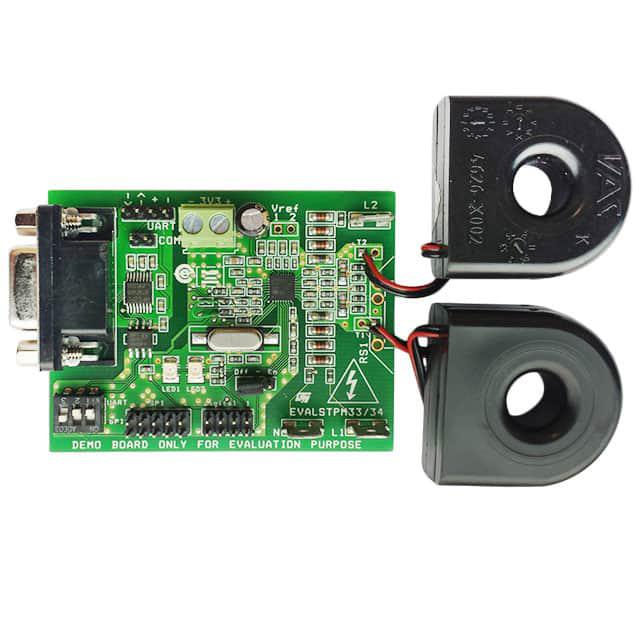

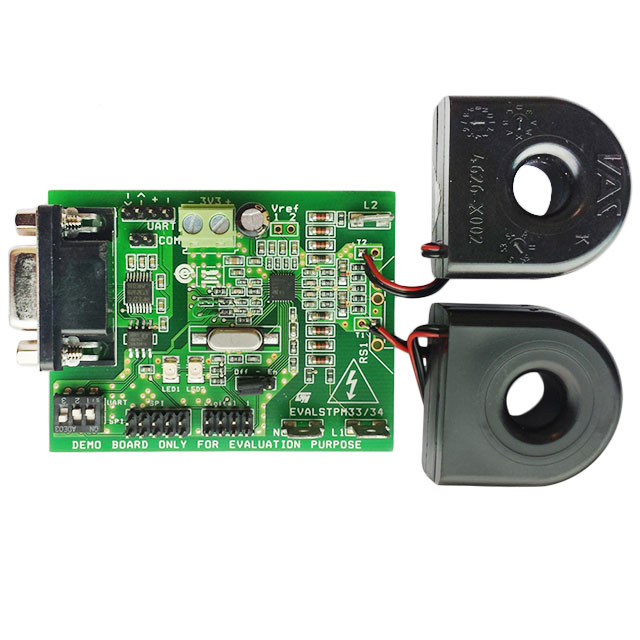

EVALSTPM34

厂牌: STMICROELECTRONICS
产品描述: 意法半导体, 用于电源线系统, STPM34芯片
供应商型号: 3132775
供应商: 海外现货
标准整包数: 1
STMICROELECTRONICS 评估、开发板开发工具 EVALSTPM34

EVALSTPM34概述


    产品简介


    STPM3x电力计量ASSP(Application Specific Standard Product)系列 是专为电力线系统中的高精度测量而设计的芯片家族。该系列适用于多种电力传感器,如罗戈夫斯基线圈、电流互感器或分流电流传感器。STPM3x芯片能够提供瞬时电压和电流波形,并计算电压和电流的RMS值、有功功率、无功功率及视在功率。此外,它还支持能量计量和实时监测功能,非常适合于需要高精度电能测量的应用场合。

    技术参数


    STPM3x的主要技术参数如下:
    - 电源范围:VCC供电电压为3.3 V ± 10%
    - 功耗:
    - STPM32:4.3 mA
    - STPM33:5.0 mA
    - STPM34:5.9 mA
    - 频率范围:主时钟频率为16 MHz
    - 温度范围:-40°C 至 +105°C
    - 接口:具备UART和SPI串行接口,可编程CRC校验
    - 精度:
    - 有功功率误差:< 0.1%(5000:1动态范围),< 0.5%(10000:1动态范围)
    - 无功功率误差:< 0.1%(2000:1动态范围)
    - 电压测量范围:-0.3 V 至 0.3 V
    - 输入信号:最高输入信号水平为300 mV
    - 参考电压:两个独立的电压参考源,输出1.18 V,温度系数为30 ppm/°C
    - 电源管理:具有低功耗模式,当EN引脚接地时,电流消耗小于1 μA

    产品特点和优势


    STPM3x电力计量ASSP系列在电能计量领域具有多项显著优势:
    - 高精度:STPM3x具备极高的有功功率和无功功率测量精度,确保在不同动态范围内的精确度。
    - 多通道测量:内置多个高性能ADC,支持四路独立的24位σ-Δ调制器,提供了灵活的测量通道选择。
    - 宽温度范围:可在极端温度环境下稳定工作,适用于各种严苛的工作环境。
    - 低功耗:内置的电源管理功能能够在不影响性能的情况下降低能耗,特别适合电池供电的设备。
    - 高集成度:集成了多种功能模块,减少外部元件需求,简化电路设计。

    应用案例和使用建议


    应用示例:STPM3x常用于电力能源计量应用中,例如智能电网和智能家居系统。以图11所示的应用电路为例,STPM34可以通过电阻分压网络实现电压检测,并通过电流传感器(如罗戈夫斯基线圈)进行电流测量。
    使用建议:
    - 布局布线:应尽量缩短与模拟地和数字地之间的走线,以减少干扰。
    - 外部组件选择:根据具体应用需求,选择合适的外部组件,如罗戈夫斯基线圈或电流互感器,确保准确测量。
    - 热管理:由于器件工作时会产生一定的热量,建议采用散热片或散热器来提高热稳定性。

    兼容性和支持


    STPM3x系列的产品兼容多种通信协议,包括UART和SPI,使得与其它电子元件或系统的连接更为方便。STMicroelectronics还提供了丰富的技术支持和维护服务,包括在线文档、论坛和技术支持团队,帮助用户解决在使用过程中遇到的各种问题。

    常见问题与解决方案


    1. 问题:如何设置STPM3x的工作模式?
    解决方案:可通过SPI或UART接口配置相应的寄存器来选择工作模式。
    2. 问题:如何改善测量精度?
    解决方案:通过定期校准和优化外部传感器的选择,可以有效提升测量精度。
    3. 问题:遇到通信错误怎么办?
    解决方案:检查连接线路和电源供应,确保SPI或UART通信无误。

    总结和推荐


    综合评估:STPM3x电力计量ASSP系列以其卓越的测量精度、多功能性及良好的兼容性,在电能计量领域有着显著的优势。针对高精度和复杂环境的应用场景,STPM3x是一个非常值得推荐的选择。
    结论:鉴于其优异的性能、可靠性以及广泛应用的灵活性,STPM3x是电力计量系统开发的理想选择。无论是智能电网还是家庭自动化,都能发挥重要作用。

EVALSTPM34参数

参数
零件状态 在售
包装方式 盒装
