SMV1233-040LF

产品分类: 变容二极管
厂牌: SKYWORKS SOLUTIONS

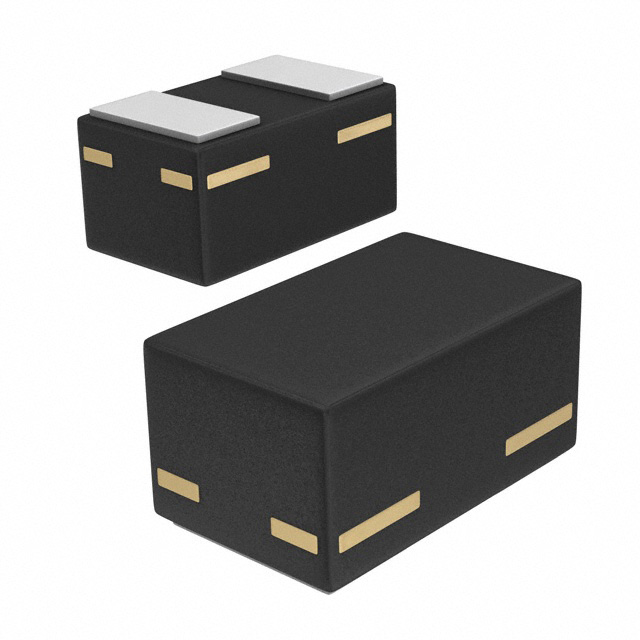

产品描述: 15V 0.0000011uF 独立式 C1/C6 3.3 SOD-882 贴片安装
供应商型号: RF-SMV1233-040LF
供应商: 海外现货
标准整包数: 15000
SKYWORKS SOLUTIONS 变容二极管 SMV1233-040LF

SMV1233-040LF概述

    SMV123x系列:超陡峭结调谐变容二极管

    产品简介


    SMV123x系列是一类硅制超陡峭结调谐变容二极管(Hyperabrupt Junction Varactor Diodes),专为电压控制振荡器(VCO)设计,尤其适用于低电压操作的场合。这些二极管具备高电容比和低串联电阻的特点,使其成为无线系统VCO中的理想选择,特别是在需要高Q值谐振器的场合。此外,它们还广泛应用于各种商业系统中。

    技术参数


    - 绝对最大额定值:
    - 反向电压:15 V
    - 正向电流:20 mA
    - 功耗:250 mW
    - 工作温度范围:-55°C 到 +125°C
    - 存储温度范围:-55°C 到 +150°C
    - 静电放电(ESD)耐受能力:1000 V(人体模型)
    - 电气规格:
    - 典型电容值(25°C时):
    | 型号 | CT @ 1 V (pF) | CT @ 3 V (pF) | CT @ 6 V (pF) | CT @ 1 V / CT @ 3 V (Ratio) | CT @ 1 V / CT @ 6 V (Ratio) | RS @ 3 V, 500 MHz (Ω) |

    | SMV1231 | 1.43 | 1.72 | 0.97 | 0.61 | 1.5 | 2.90 |
    | SMV1232 | 2.34 | 2.86 | 1.50 | 0.94 | 1.5 | 1.50 |
    | SMV1233 | 3.00 | 3.60 | 1.80 | 1.10 | 1.5 | 1.20 |
    | SMV1234 | 5.85 | 7.15 | 3.60 | 2.00 | 1.6 | 0.80 |
    | SMV1235 | 10.35 | 12.65 | 6.40 | 3.60 | 1.6 | 0.60 |
    | SMV1236 | 15.50 | 18.50 | 9.20 | 5.30 | 1.6 | 0.50 |
    | SMV1237 | 45.00 | 54.00 | 26.90 | 14.40 | 1.6 | 0.40 |

    产品特点和优势


    - 高电容比:确保在不同电压下能够提供更宽泛的电容变化范围。
    - 低串联电阻:有助于减少相位噪声,提高振荡器的稳定性和频率精度。
    - 环境耐受性强:能够在-55°C到+125°C的温度范围内正常工作,并且符合RoHS标准,无卤素。

    应用案例和使用建议


    SMV123x系列广泛应用于低电压VCO和高Q值谐振器的无线系统中。例如,在高频无线通信系统中,这种二极管可以作为关键组件,确保信号的纯净度和稳定性。对于需要高精度和高可靠性的应用场景,推荐使用具有高电容比和低串联电阻的产品,如SMV1236和SMV1237。
    使用时,应注意保持工作环境温度在-55°C至+125°C之间,避免过高的工作温度导致器件损坏。同时,要遵循静电放电预防措施,避免因静电损害造成设备故障。

    兼容性和支持


    SMV123x系列变容二极管通过了JEDEC J-STD-020认证,可在260°C的环境下使用。它们支持铅和无铅焊接工艺,适用性广。Skyworks公司还提供了详尽的应用指南和技术支持文档,如《Solder Reflow Information》(焊料回流信息),以便用户更好地理解和使用这些产品。

    常见问题与解决方案


    - 问题1:设备无法正常工作。
    - 解决方案:检查工作温度是否超出规定范围,确保静电防护措施到位。

    - 问题2:设备出现异常噪声。
    - 解决方案:检查电路设计是否合理,尤其是串联电阻的匹配情况。

    总结和推荐


    SMV123x系列变容二极管凭借其高电容比和低串联电阻的特点,成为低电压VCO和高Q值谐振器的理想选择。它们的广泛应用、环境耐受性和良好的支持体系使其在市场上具有很高的竞争力。如果您正在寻找一个高效可靠的变容二极管,我们强烈推荐使用SMV123x系列。
    总之,SMV123x系列变容二极管具备出色的性能和广泛的适用性,适合于各种高频无线通信系统的应用。其优异的可靠性、环境适应性以及完备的支持体系使其成为电子工程师的首选。

SMV1233-040LF参数

参数
电容比 3.3
Vr-反向电压 15V
二极管电容 0.0000011uF
不同 Vr,F 时的 Q 值 -
电容比条件 C1/C6
配置 独立式
通用封装 SOD-882
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

SMV1233-040LF厂商介绍

Skyworks Solutions, Inc. 是一家全球领先的半导体公司,专注于设计和开发用于移动通信、宽带、智能设备和互联网基础设施的高性能模拟和混合信号半导体产品。公司成立于1967年,总部位于美国马萨诸塞州。

Skyworks Solutions的主营产品主要分为以下几类:
1. 移动通信:包括射频功率放大器、前端模块、开关和滤波器等,广泛应用于智能手机、平板电脑等移动设备。
2. 宽带:提供有线电视、**和光纤通信所需的高性能放大器、调制器和解调器等。
3. 智能设备:为智能家居、可穿戴设备等提供无线连接解决方案,如Wi-Fi、蓝牙和NFC等。
4. 互联网基础设施:为数据中心、企业和服务提供商提供高性能的网络设备和组件。

Skyworks Solutions的优势在于:
1. 技术创新:公司持续投入研发,拥有多项专利技术,保持行业领先地位。
2. 客户关系:与全球顶级设备制造商建立了长期合作关系,提供优质的产品和服务。
3. 市场地位:在移动通信和宽带市场占据重要地位,市场份额稳步增长。
4. 供应链管理:拥有强大的供应链体系,确保产品的稳定供应和质量控制。

SMV1233-040LF数据手册

厂牌 PDF简要描述 下载
SKYWORKS SOLUTIONS 变容二极管 SKYWORKS SOLUTIONS SMV1233-040LF SMV1233-040LF数据手册

SMV1233-040LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
