SMV1235-079LF

产品分类: 变容二极管
厂牌: SKYWORKS SOLUTIONS
产品描述: 15V 0.0000036uF C1/C6 3.4 SC-79 贴片安装
供应商型号: CY-SMV1235-079LF
供应商: Avnet
标准整包数: 1

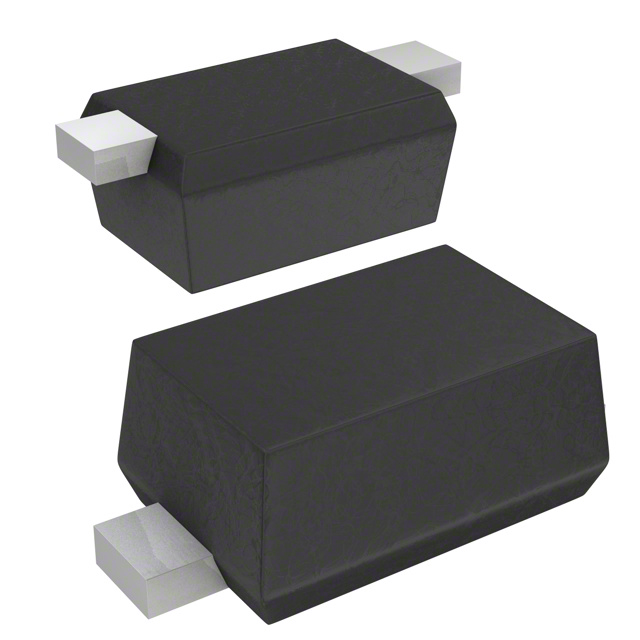

SKYWORKS SOLUTIONS 变容二极管 SMV1235-079LF

SMV1235-079LF概述

    SMV123x 系列:超陡变结调谐变容二极管

    产品简介


    SMV123x系列是一款专为电压控制振荡器(VCO)设计的硅超陡变结调谐变容二极管。该系列产品主要用于低调谐电压操作的VCO,适用于无线系统中的高Q谐振器。其典型应用包括低调谐电压VCO、无线系统中的高Q谐振器以及高容量商业系统。

    技术参数


    1. 封装类型:单个封装,双引脚封装,共阴极封装,分别有SC-79、SOD-323、SOT-23、SC-70、SOD-882等。
    2. 绝对最大额定值:
    - 反向电压 (VR): 15 V
    - 正向电流 (IF): 20 mA
    - 功耗 (PDIS): 250 mW
    - 工作温度 (TOP): -55°C 至 +125°C
    - 存储温度 (TSTG): -55°C 至 +150°C
    - 静电放电 (ESD): 1000 V(人体模型)
    3. 电气参数:
    - 电容范围:0V至15V范围内,电容值范围从几皮法到数十皮法不等。
    - 电阻范围:在500MHz下的典型电阻值在0.25Ω到3.4Ω之间。
    - 典型电容值:如图1所示,随反向电压变化。
    - 温度系数:如图3所示,在不同反向电压下的相对电容变化率。
    - 相对系列电阻变化:如图4所示,随温度变化的变化率。

    产品特点和优势


    1. 高电容比:电容比范围宽广,适合各种需求。
    2. 低串联电阻:具有低相位噪声的特点,特别适合用于高Q谐振器。
    3. 无铅认证:满足RoHS标准,且符合Skyworks GreenTM产品规范。
    4. 高温度稳定性:即使在极端环境下也能保持稳定的工作性能。

    应用案例和使用建议


    - 无线通信:适用于移动通信基站、Wi-Fi路由器、蓝牙模块等。
    - 高频应用:可以在需要高频率信号处理的应用中使用,例如雷达系统、卫星通信等。

    使用建议:
    - 在高频应用中,确保良好的散热管理以避免热过载。
    - 选择合适的封装类型以适应不同的电路布局需求。
    - 在焊接过程中遵循规定的防潮程序,避免因湿度吸收导致的焊点问题。

    兼容性和支持


    - 该系列产品符合RoHS标准,适用于无铅焊接工艺。
    - Skyworks提供详细的SPICE模型和相关文档支持,如《Skyworks Application Note》和《Solder Reflow Information》等,帮助客户进行精确的设计和测试。

    常见问题与解决方案


    1. 静电放电保护:遵循静电防护指南,使用抗静电工作台和工具。
    2. 焊接问题:确保所有焊接前进行正确的预处理,如脱气。
    3. 温度敏感性:设计时考虑温度对电容的影响,合理设置工作温度范围。

    总结和推荐


    综上所述,SMV123x系列变容二极管以其高电容比、低串联电阻和广泛的应用领域成为高性能射频电路的理想选择。由于其卓越的性能和广泛的适用性,我们强烈推荐这一系列产品给需要高性能调谐元件的工程师和设计师。对于高容量商业系统、无线系统VCO和其他高性能应用场合,SMV123x系列变容二极管是不可多得的选择。

SMV1235-079LF参数

参数
配置 -
电容比 3.4
Vr-反向电压 15V
二极管电容 0.0000036uF
不同 Vr,F 时的 Q 值 -
电容比条件 C1/C6
通用封装 SC-79
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

SMV1235-079LF厂商介绍

Skyworks Solutions, Inc. 是一家全球领先的半导体公司,专注于设计和开发用于移动通信、宽带、智能设备和互联网基础设施的高性能模拟和混合信号半导体产品。公司成立于1967年,总部位于美国马萨诸塞州。

Skyworks Solutions的主营产品主要分为以下几类:
1. 移动通信:包括射频功率放大器、前端模块、开关和滤波器等,广泛应用于智能手机、平板电脑等移动设备。
2. 宽带:提供有线电视、**和光纤通信所需的高性能放大器、调制器和解调器等。
3. 智能设备:为智能家居、可穿戴设备等提供无线连接解决方案,如Wi-Fi、蓝牙和NFC等。
4. 互联网基础设施:为数据中心、企业和服务提供商提供高性能的网络设备和组件。

Skyworks Solutions的优势在于:
1. 技术创新:公司持续投入研发,拥有多项专利技术,保持行业领先地位。
2. 客户关系:与全球顶级设备制造商建立了长期合作关系,提供优质的产品和服务。
3. 市场地位:在移动通信和宽带市场占据重要地位,市场份额稳步增长。
4. 供应链管理:拥有强大的供应链体系,确保产品的稳定供应和质量控制。

SMV1235-079LF数据手册

厂牌 PDF简要描述 下载
SKYWORKS SOLUTIONS 变容二极管 SKYWORKS SOLUTIONS SMV1235-079LF SMV1235-079LF数据手册

SMV1235-079LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.4228 ¥ 3.638
300+ $ 0.4189 ¥ 3.6053
500+ $ 0.415 ¥ 3.5725
1000+ $ 0.4034 ¥ 3.4086
5000+ $ 0.4034 ¥ 3.4086
库存: 14217
起订量: 275 增量: 1
交货地:
最小起订量为:100
合计: ¥ 363.8
