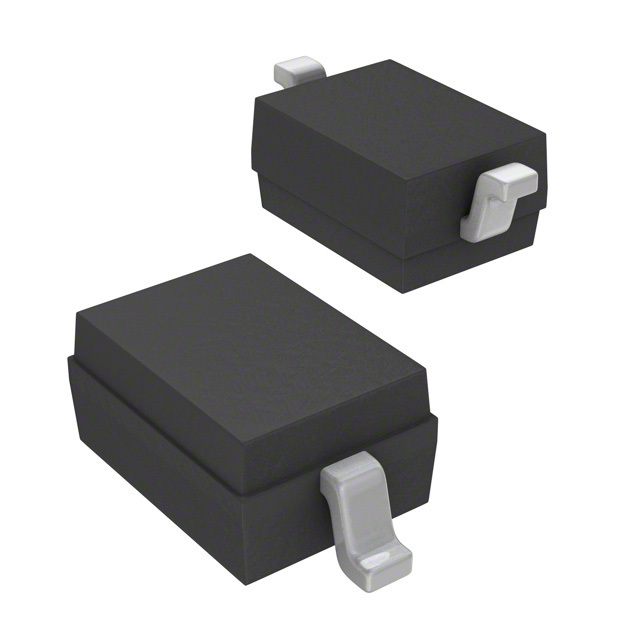

SMV1232-011LF

产品分类: 变容二极管
厂牌: SKYWORKS SOLUTIONS
产品描述: 15V 1400 0.00000094uF 3.3 SOD-323 贴片安装
供应商型号: 1287-SMV1232-011LF-CHP
供应商: Digi-Key
标准整包数: 3000
SKYWORKS SOLUTIONS 变容二极管 SMV1232-011LF

SMV1232-011LF概述


    产品简介


    SMV123x系列是Skyworks Solutions公司推出的一类硅基超陡变结变容二极管(Hyperabrupt Junction Varactors),专为低电压控制振荡器(VCO)设计。这些变容二极管以其高电容比、低串联电阻以及优异的温度稳定性著称,广泛应用于无线通信系统的振荡器、谐振器等领域,适用于频率高达10 GHz以上的系统。此外,其绿色环保特性使其成为高性能电子设备的理想选择,完全符合RoHS标准。

    技术参数


    基本参数:
    - 工作温度范围:-55°C 至 +125°C
    - 存储温度范围:-55°C 至 +150°C
    - 封装等级:MSL1(JEDEC J-STD-020标准)
    - 封装形式:SC-79、SOD-323、SOT-23、SC-70、SOD-882等
    - 湿度敏感等级:1级(干燥后可在最高260°C下操作)
    电气参数:
    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 反向电压 | VR | 15 V |
    | 正向电流 | IF 20 mA |
    | 功耗 | PDIS 250 mW |
    | 反向漏电流 | IR 20 | nA |
    容值与串联电阻:
    - 表格详细描述了不同电压下的电容值及串联电阻。
    - 示例(以SMV1234为例):
    - CT@1V = 5.85 pF
    - CT@3V = 7.15 pF
    - RS@3V, 500 MHz = 2.8 Ω
    温度特性:
    - 相对电容变化:-40°C至+80°C范围内,相对变化约为±6%。
    - 相对串联电阻变化:同温区间内变化小于±8%。

    产品特点和优势


    SMV123x系列变容二极管具备以下显著特点:
    1. 高电容比:支持更高的频率调制能力,适合高精度要求的应用。
    2. 低串联电阻:降低相位噪声,确保信号质量。
    3. 绿色设计:完全无卤素化,符合国际环保法规。
    4. 温度稳定性强:即使在恶劣环境下,依然能保持稳定性能。
    5. 宽泛的电压适用性:从1V到15V均可实现精准调节。
    这些特性使其特别适合应用于无线通信设备、射频电路和高性能振荡器。
    应用案例与使用建议
    应用场景:
    - 无线通信设备:用于蜂窝网络基站、Wi-Fi模块等。
    - 消费电子:例如智能手机中的GPS接收器。
    - 医疗电子:超声波成像仪中的高频信号处理单元。
    使用建议:
    - 在高频应用场景中,尽量缩短PCB布线长度以减少寄生效应。
    - 确保供电电压波动控制在额定范围内,避免因过压导致设备失效。
    - 针对温度敏感性较高的场合,可添加散热片或设计良好的热管理策略。

    兼容性和支持


    该系列产品与其他主流芯片组高度兼容,广泛应用于多种平台。Skyworks提供了详尽的技术文档和支持服务,包括SPICE模型下载、样品申请以及快速响应的技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 反向电流异常增大 | 检查是否存在静电放电风险 |
    | 工作频率超出额定范围 | 调整滤波电路参数 |
    | 温度过高引起性能下降 | 添加外部散热装置并优化系统布局 |
    总结与推荐
    SMV123x系列变容二极管以其卓越的电学特性和紧凑的封装设计,在电子行业中展现出强大的竞争力。无论是从性能指标还是绿色环保方面,均表现出色。因此,推荐将其作为无线通信领域的首选元件,尤其适合需要高精度调谐和低功耗设计的场景。同时,得益于Skyworks提供的优质售后服务,用户可以更加放心地进行开发和部署。

SMV1232-011LF参数

参数
配置 -
电容比 3.3
Vr-反向电压 15V
二极管电容 0.00000094uF
不同 Vr,F 时的 Q 值 1400
电容比条件 -
通用封装 SOD-323
安装方式 贴片安装
应用等级 军用级
零件状态 在售
包装方式 卷带包装
