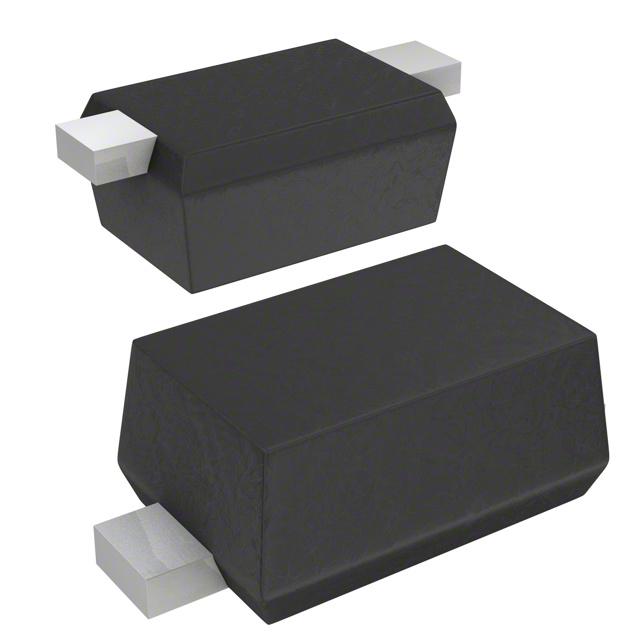

SMV1281-079LF

产品分类: 变容二极管
厂牌: SKYWORKS SOLUTIONS
产品描述: 24V C1/C20 12 SC-79 贴片安装
供应商型号: CY-SMV1281-079LF
供应商: Avnet
标准整包数: 1
SKYWORKS SOLUTIONS 变容二极管 SMV1281-079LF

SMV1281-079LF概述

    SMV1281系列超突变结调谐变容二极管

    产品简介


    SMV1281系列是由Skyworks Solutions, Inc.生产的表面贴装型超突变结调谐变容二极管(Varactor Diode)。这些变容二极管专为高电容调谐比而设计,具备低串联电阻的特点,使其非常适合应用于宽频带电压控制振荡器(VCO)中。SMV1281系列广泛用于高体积、低成本系统中,如宽带VCOs。

    技术参数


    包装和标记
    | 包装类型 | 封装型号 | Marking |
    |
    | SC-79 | SMV1281-079LF | Cathode and YC |
    | SOD-323 | SMV1281-011LF | HP |
    绝对最大额定值
    | 参数 | 符号 | 最小值 | 最大值 | 单位 |

    | 反向电压 | VR | - | 24 | V |
    | 正向电流 | IF | - | 20 | mA |
    | 功率耗散 | PDIS | - | 250 | mW |
    | 工作温度 | TOP | -55 | +125 | °C |
    | 存储温度 | TSTG | -55 | +150 | °C |
    | 静电放电 | - | - | - | V |
    - 充电装置模型(CDM),4级
    - 人体模型(HBM),3A级
    - 人机模型(MM),C级
    电气规范
    | 参数 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | 反向电流 | IR | VR=20V | 20 | - | - | nA |
    | 电容 | CT | VR=1V | - | 8.6 | - | pF |
    | 电容比率 | CTR | VR=1V/20V | - | - | 12 | - |
    | 电阻 | RS | f=500MHz, VR=1V | - | 1.7 | - | Ω |
    | 击穿电压 | VBR | IR=10μA | - | 24 | - | V |
    电容与反向电压的关系
    | VR (V) | CT (pF) |

    | 0 | 13.30 |
    | 1 | 8.60 |
    | 2 | 6.30 |
    | 3 | 4.80 |
    | 4 | 3.60 |
    | ... | ... |
    | 20 | 0.69 |

    产品特点和优势


    1. 高电容调谐比:能够提供广泛的电容变化范围,适用于需要高动态范围的应用。
    2. 低串联电阻:减少信号损耗,提高整体效率。
    3. 符合RoHS标准:绿色产品,不含卤素,符合环保要求。
    4. 高可靠性:在-55°C到+125°C的宽温度范围内稳定工作。

    应用案例和使用建议


    应用案例
    SMV1281系列变容二极管广泛应用于无线通信设备、广播系统和其他需要高频振荡器的应用场景。由于其宽频带调谐能力,它们特别适合于需要高稳定性、低相噪特性的VCOs。
    使用建议
    1. 工作温度管理:确保工作温度在-55°C到+125°C范围内,避免过热导致性能下降。
    2. 静电防护:处理这些器件时要采取静电防护措施,避免静电放电损坏。
    3. 选择合适的封装:根据具体应用需求选择SC-79或SOD-323封装,以获得最佳性能和成本效益。

    兼容性和支持


    SMV1281系列变容二极管与多种电子设备兼容,包括各种宽频带VCOs。Skyworks公司提供了详尽的技术支持文档和应用指南,以帮助用户正确使用和维护这些产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 静电放电损坏 | 使用静电防护措施,如接地手套 |
    | 反向电压超过最大限制 | 确保反向电压不超过最大额定值 |
    | 热管理不佳导致性能下降 | 改善散热设计,避免过热 |
    | 频率稳定性差 | 检查连接线路是否匹配,并调整相关参数|

    总结和推荐


    综上所述,SMV1281系列变容二极管凭借其高电容调谐比、低串联电阻、绿色制造和广泛的工作温度范围,成为高性能VCOs的理想选择。其在无线通信和广播系统中的应用已经证明了其卓越性能和高可靠性。我们强烈推荐使用此系列产品,尤其是在需要高频率稳定性和低相噪的场合。

SMV1281-079LF参数

参数
电容比条件 C1/C20
配置 -
电容比 12
Vr-反向电压 24V
二极管电容 -
不同 Vr,F 时的 Q 值 -
通用封装 SC-79
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

SMV1281-079LF厂商介绍

Skyworks Solutions, Inc. 是一家全球领先的半导体公司,专注于设计和开发用于移动通信、宽带、智能设备和互联网基础设施的高性能模拟和混合信号半导体产品。公司成立于1967年,总部位于美国马萨诸塞州。

Skyworks Solutions的主营产品主要分为以下几类:
1. 移动通信:包括射频功率放大器、前端模块、开关和滤波器等,广泛应用于智能手机、平板电脑等移动设备。
2. 宽带:提供有线电视、**和光纤通信所需的高性能放大器、调制器和解调器等。
3. 智能设备:为智能家居、可穿戴设备等提供无线连接解决方案,如Wi-Fi、蓝牙和NFC等。
4. 互联网基础设施:为数据中心、企业和服务提供商提供高性能的网络设备和组件。

Skyworks Solutions的优势在于:
1. 技术创新:公司持续投入研发,拥有多项专利技术,保持行业领先地位。
2. 客户关系:与全球顶级设备制造商建立了长期合作关系,提供优质的产品和服务。
3. 市场地位:在移动通信和宽带市场占据重要地位,市场份额稳步增长。
4. 供应链管理:拥有强大的供应链体系,确保产品的稳定供应和质量控制。

SMV1281-079LF数据手册

厂牌 PDF简要描述 下载
SKYWORKS SOLUTIONS 变容二极管 SKYWORKS SOLUTIONS SMV1281-079LF SMV1281-079LF数据手册

SMV1281-079LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
