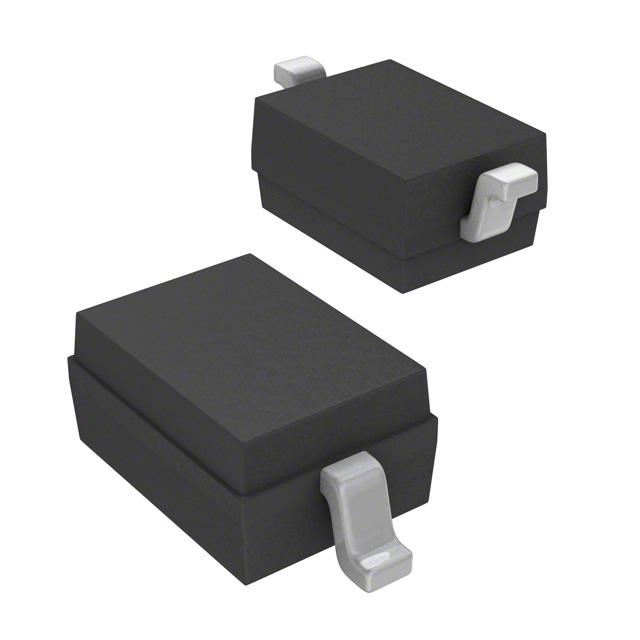

SMV1233-011LF

产品分类: 变容二极管
厂牌: SKYWORKS SOLUTIONS
产品描述: 15V 0.0000011uF 独立式 3.3 SOD-323 贴片安装
供应商型号: 863-1130-6-ND
供应商: Digi-Key
标准整包数: 1
SKYWORKS SOLUTIONS 变容二极管 SMV1233-011LF

SMV1233-011LF概述

    SMV123x 系列 Hyperabrupt Junction 调谐变容二极管技术手册

    1. 产品简介


    SMV123x 系列是来自 Skyworks Solutions, Inc. 的硅超陡峭结变容二极管,专为低调谐电压电压控制振荡器(VCO)而设计。这些变容二极管具有高电容比、低串联电阻的特点,特别适用于无线系统中的高 Q 值谐振器,工作频率可达 10 GHz 以上。该系列产品广泛应用于低成本商用系统、通信系统等领域。

    2. 技术参数


    以下是 SMV123x 系列产品的关键技术参数:
    - 最大反向电压:15 V
    - 最大正向电流:20 mA
    - 最大功耗:250 mW
    - 操作温度范围:–55°C 至 +125°C
    - 存储温度范围:–55°C 至 +150°C
    - 封装等级:MSL1(符合 JEDEC J-STD-020)
    此外,具体型号的电气特性如下:
    | 型号 | CT @ 1 V (pF) | CT @ 3 V (pF) | CT @ 6 V (pF) | RS @ 3 V, 500 MHz (Ω) |

    | SMV1231 | 1.43 | 1.72 | 0.97 | 2.90 |
    | SMV1232 | 2.34 | 2.86 | 1.50 | 1.50 |
    | SMV1233 | 3.00 | 3.60 | 1.80 | 1.20 |
    | SMV1234 | 5.85 | 7.15 | 3.60 | 0.80 |
    | SMV1235 | 10.35 | 12.65 | 6.40 | 0.60 |
    | SMV1236 | 15.50 | 18.50 | 9.20 | 0.50 |
    | SMV1237 | 45.00 | 54.00 | 26.90 | 0.40 |

    3. 产品特点和优势


    SMV123x 系列变容二极管具有以下显著特点和优势:
    - 高电容比:确保良好的调谐性能。
    - 低串联电阻:减少相位噪声,提高信号质量。
    - 高 Q 值:适合用于高频谐振器应用。
    - 多封装选择:提供 SC-79、SOD-323、SOT-23、SC-70 和 SOD-882 封装,满足不同应用场景的需求。

    4. 应用案例和使用建议


    SMV123x 系列适用于多种应用场景,包括但不限于:
    - 低成本商用系统:通过其成本效益高的设计,降低整体系统成本。
    - 无线系统中的 VCO:提供稳定的高 Q 值谐振器,提高系统性能。
    使用建议:
    - 在使用过程中,注意反向电压不超过 15 V,以防止损坏。
    - 选择合适的封装形式以适应不同的电路板设计需求。

    5. 兼容性和支持


    SMV123x 系列变容二极管支持铅(Pb)-Free 和 RoHS 合规封装,符合当前环保标准。制造商提供详细的应用指南和技术支持,包括 Solder Reflow Information 文档(文档编号 200164),帮助用户正确安装和使用该产品。

    6. 常见问题与解决方案


    根据技术手册,用户可能会遇到的问题及解决办法如下:
    - 问题 1:静电放电(ESD)导致设备损坏
    - 解决方案:始终遵循 ESD 防护措施,如佩戴防静电手环,并确保工作环境的湿度控制。
    - 问题 2:反向电压超过额定值
    - 解决方案:确认电路设计中正确的电压限制,避免过压情况。
    - 问题 3:封装错误或装配不当
    - 解决方案:严格按照技术手册中的指示进行操作,使用适当的焊接方法和温度设置。

    7. 总结和推荐


    SMV123x 系列变容二极管凭借其高电容比、低串联电阻和广泛的封装选择,成为在各种应用中理想的高性能组件。它们尤其适合需要稳定且高效工作的 VCO 和高频谐振器的应用。总的来说,推荐将此系列变容二极管用于要求高可靠性的商业和通信系统中。

SMV1233-011LF参数

参数
电容比 3.3
Vr-反向电压 15V
二极管电容 0.0000011uF
不同 Vr,F 时的 Q 值 -
电容比条件 -
配置 独立式
通用封装 SOD-323
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装
