K109UI

产品分类: 隔离器
厂牌: SENECA
产品描述:
供应商型号: DV-30074417
供应商: 海外现货
标准整包数: 1

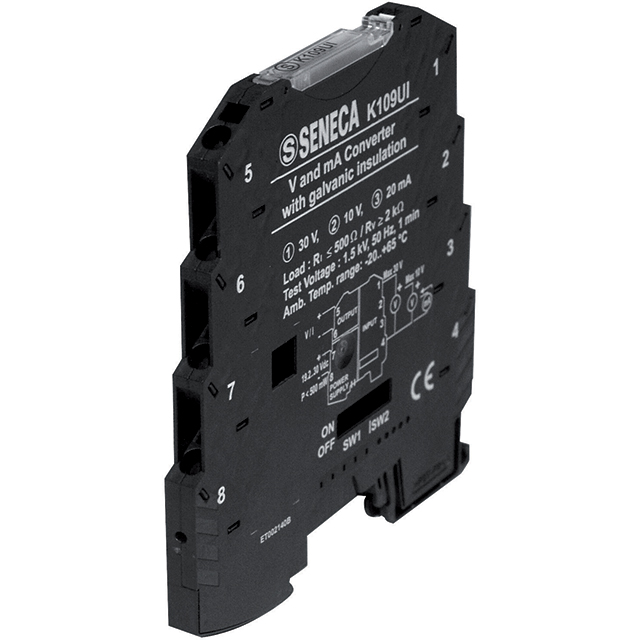

SENECA 隔离器 K109UI

K109UI概述

    # DC to DC Isolated Transmitter K109UI

    产品简介


    DC to DC Isolated Transmitter K109UI 是一款适用于工业控制和测量领域的高精度直流信号转换器。它能够将输入的电流(0-20 mA 和 4-20 mA)和电压(0-5 VDC, 1-5 VDC, 0-10 VDC, 2-10 VDC, 0-15 VDC, 0-30 VDC)转换为标准的直流信号输出(0-5 V, 1-5 V, 0-10 V, 10-0 V, 20-0 mA, 0-20 mA, 20-4 mA, 4-20 mA),并提供全面的信号隔离功能。此外,该产品具有紧凑的尺寸(仅6.2毫米宽)和多种配置选项,使其成为广泛应用的理想选择。

    技术参数


    - 输入范围:
    - 0-20 mA
    - 4-20 mA
    - 0-5 VDC
    - 1-5 VDC
    - 0-10 VDC
    - 2-10 VDC
    - 0-15 VDC
    - 0-30 VDC
    - 输出范围:
    - 0-5 V
    - 1-5 V
    - 0-10 V
    - 10-0 V
    - 20-0 mA
    - 0-20 mA
    - 20-4 mA
    - 4-20 mA
    - 接口阻抗:
    - 0-20 mA, 4-20 mA:35 Ω
    - 0-5 V, 1-5 V:110 kΩ
    - 0-10 V, 2-10 V:110 kΩ
    - 0-15 V, 0-30 V:325 kΩ
    - 功率要求:
    - 电源电压:19.2-30 VDC
    - 功耗:最大500 mW
    - 工作环境:
    - 工作温度:-20°C 至 +65°C
    - 存储温度:-40°C 至 +85°C
    - 湿度范围:10%-90%RH(非冷凝)

    产品特点和优势


    K109UI 具有多种显著的特点和优势,使其在市场上脱颖而出:
    - 信号隔离:全3路隔离(输入、输出、电源),采用光电和电磁隔离技术,确保信号的完整性。
    - 紧凑设计:宽度仅为6.2毫米,节省面板空间。
    - DIP开关配置:用户可以通过DIP开关进行便捷的配置,满足不同应用需求。
    - 热漂移低:小于120 ppm/K,提高稳定性和准确性。
    - 准确度高:输入或输出的准确度达到±0.08%,0.07%,以及水平圆柱形罐体线性化误差小于±0.05%。

    应用案例和使用建议


    K109UI 可广泛应用于各种工业控制系统中,例如过程控制、自动化设备、传感器信号处理等。通过简单的配置和接线,用户可以轻松地将其集成到现有系统中。
    使用建议:
    - 当需要对高精度信号进行传输时,建议使用电压输出而非电流输出以减少信号损失。
    - 在复杂环境中,尽量使用屏蔽电缆以防止电磁干扰。
    - 避免模块过热,可以通过合理配置负载电阻来降低功耗。

    兼容性和支持


    K109UI 与标准的DIN轨兼容,便于安装和维护。其配套的K-BUS系统允许最多16个设备共享同一电源供应,极大简化了布线。厂商提供了详细的文档和售后服务,确保用户可以随时获得技术支持。

    常见问题与解决方案


    1. 问题:模块指示灯闪烁。
    - 解决方案:检查输入或输出是否超出范围,或者内部发生故障。重新检查接线和极性连接。
    2. 问题:输出不正常。
    - 解决方案:检查接线是否正确连接,以及输入信号是否在允许范围内。调整DIP开关设置,确保正确配置。

    总结和推荐


    K109UI DC to DC 隔离变送器是一款高性能、高可靠性的信号转换器,具有广泛的输入和输出范围,以及优良的隔离性能。其紧凑的设计、精准的测量能力和友好的用户界面使其在工业自动化领域具备显著的竞争优势。强烈推荐给需要高精度信号处理和传输的应用场合。

K109UI参数

参数
数据速率 -
通道数量 -
安装方式 DIN导轨安装
包装方式 散装

K109UI数据手册

厂牌 PDF简要描述 下载
SENECA 隔离器 SENECA K109UI K109UI数据手册

K109UI封装设计

查看详情并下载
Symbol
Footprint
3D Model
