K109PT

产品分类: 隔离器
厂牌: SENECA
产品描述:
供应商型号: DV-30074412
供应商: 海外现货
标准整包数: 1

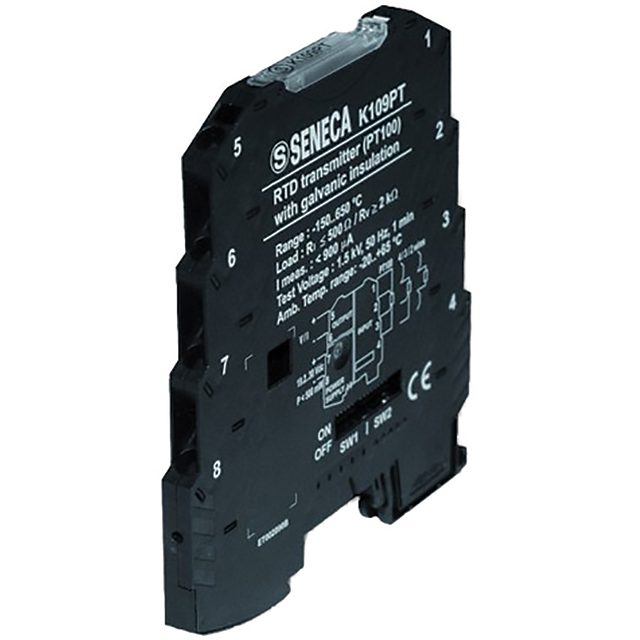

SENECA 隔离器 K109PT

K109PT概述

    K109PT RTD to DC Isolated Transmitter 技术手册

    1. 产品简介


    K109PT RTD(铂热电阻)到直流隔离变送器是一种用于将Pt100传感器信号转换为标准隔离mA/V输出信号的设备。这款变送器专为低成本铂热电阻传感器设计,采用紧凑型封装(仅6.2毫米宽),显著节省面板空间。它可通过跳线开关进行完全配置,适用于广泛的工业自动化应用。

    2. 技术参数


    - 输入类型: Pt100:2线、3线或4线,采用385曲线
    - 输入温度范围: -150至650°C(-238至1202°F),最小量程为50°C
    - 输出信号: 0-20 mA, 20-0 mA, 4-20 mA, 20-4 mA, 0-10 V, 10-0 V, 0-5 V, 1-5 V
    - 响应时间: 通常小于50毫秒,滤波后小于200毫秒
    - 精度: ±0.1%满量程或(40 K / 测量温度 + 0.05)%,温度系数为100 ppm
    - 电源要求: 19.2至30 VDC,最大功耗为500 mW
    - 隔离特性: 完全三路隔离(输入、输出、电源),耐压1500 VRMS,持续1分钟
    - 防护等级: IP20,需安装在面板或机柜内
    - 环境条件: 工作温度范围为-20°C至+65°C,存储温度范围为-40°C至+85°C,湿度范围为10%至90%(非冷凝)
    - 认证: CE, UL-UR CSA EN 50081-2, EN 50082-2, EN 61010-1, EN 60742, EN 61000-6-4, EN 61000-6-2

    3. 产品特点和优势


    - 紧凑设计: 仅6.2毫米宽,节省宝贵的面板空间
    - 完全可配置: 通过DIP开关设置,适应多种应用需求
    - 高精度: ±0.1%满量程或更高的精度
    - 多功能输出: 支持多种mA/V输出模式
    - 隔离特性: 全面的三路隔离,增强系统抗干扰能力
    - 宽温范围: -150°C至650°C的宽泛温度范围

    4. 应用案例和使用建议


    - 应用案例: 可用于PLC输入、控制及验证,也可与面板表、记录仪、数据采集系统、DCS及SCADA系统接口
    - 使用建议: 在高温环境下使用时,建议增加散热措施以确保正常运行。对于较长的导线连接,应考虑导线电阻的影响,建议使用高阻值导线或采用四线制连接以提高测量精度。

    5. 兼容性和支持


    - 兼容性: 与标准的DIN导轨兼容,支持多种电压和电流输出模式
    - 支持: 由Absolute Process Instruments提供技术支持和售后服务,通过电话1-800-942-0315订购或咨询

    6. 常见问题与解决方案


    - 问题1: 模块不工作
    - 解决方案: 检查接线和极性,确保所有接线正确无误
    - 问题2: 输出信号异常
    - 解决方案: 检查DIP开关设置是否正确,确保符合应用要求
    - 问题3: 精度误差较大
    - 解决方案: 确保导线连接良好,导线电阻尽可能小;调整DIP开关设置以优化精度

    7. 总结和推荐


    K109PT RTD到直流隔离变送器是一款高精度、多功能的工业自动化设备,具有出色的性价比和广泛的应用范围。其紧凑的设计、强大的隔离特性和全面的配置选项使其成为众多工业应用的理想选择。推荐在需要精确温度测量和信号隔离的场合使用。
    如果您有任何疑问或需要进一步的技术支持,请联系Absolute Process Instruments。

K109PT参数

参数
数据速率 -
通道数量 -
安装方式 DIN导轨安装
包装方式 散装

K109PT数据手册

厂牌 PDF简要描述 下载
SENECA 隔离器 SENECA K109PT K109PT数据手册

K109PT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 189.5581 ¥ 1616.931
5+ $ 173.2995 ¥ 1478.2447
库存: 27
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1616.93
