PFNF.150.2

产品分类: PTC可复位保险丝
厂牌: SCHURTER
产品描述: 1s 3A 30mΩ 6V 130mΩ 100A 1.5A 1206 贴片安装 3.2mm(长度)*700μm(高度)
供应商型号: 693-PFNF.150.2
供应商: Mouser
标准整包数: 1

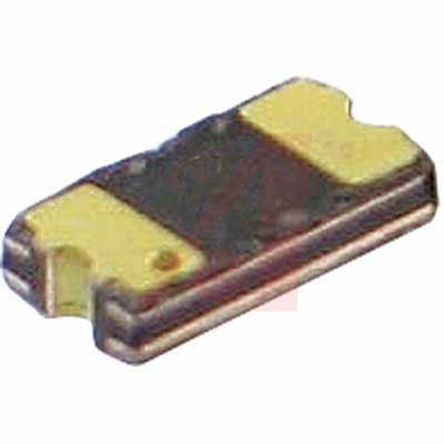

SCHURTER PTC可复位保险丝 PFNF.150.2

PFNF.150.2概述


    产品简介


    Schurter公司的PFNF型可复位保险丝是一种用于电路保护的表面贴装式保险丝,采用了PTC(正温度系数)材料。这种保险丝采用1206封装,尺寸为3.2 x 1.6毫米,工作电压范围为6.0至30.0伏直流电(VDC),电流容量从0.12安培到2安培不等。由于可以直接焊接在印刷电路板上,因此它广泛应用于各种电子产品中,如USB端口保护、PC主板、PDA和数码相机,以及游戏机接口保护。

    技术参数


    - 工作电压:6.0 - 30.0VDC
    - 最大电流:10 - 100A
    - 持续工作电流:0.12 - 2A
    - 尺寸:3.2 mm × 1.6 mm
    - 允许操作温度范围:-40°C 至 85°C
    - 重量:0.011 g
    - 材料:电镀镍下金浸金
    - 储存条件:0°C 至 40°C,最大湿度70%
    - 焊接方法:回流焊
    - 焊接耐热性:260°C / 10秒
    - 防溶剂性:MIL-STD-202, Method 215
    - 潮湿敏感等级:MSL 1, J-STD-020
    - 符合标准:IEC 62319-1-1, UL 1434, CSA 22.2 No. 0 TIL No. CA-3A, IEC/UL 62368-1

    产品特点和优势


    1. 直接焊接:PFNF型可复位保险丝可以直接焊接在印刷电路板上,简化了装配过程。
    2. 宽温区操作:可以在-40°C到85°C的温度范围内稳定运行,适用于多种工业和消费类电子产品。
    3. 高可靠性:具有良好的抗振动和冲击能力,通过了MIL-STD-883C测试,确保在恶劣环境下依然可靠。
    4. 环保合规:符合RoHS和REACH环保指令,适合绿色电子产品生产。
    5. 认证齐全:通过了TÜV和UL的认证,证明了其安全性和可靠性。

    应用案例和使用建议


    PFNF型可复位保险丝广泛应用于各种电路保护场合,如USB端口、PC主板、PDA和数字相机以及游戏机接口。具体的应用案例包括:
    1. USB端口保护:USB端口经常面临过载风险,这款保险丝可以提供有效的保护,避免因短路或其他故障导致的损坏。
    2. 游戏机接口保护:游戏机接口容易受到外部电源波动的影响,安装此保险丝可以有效保护内部电路免受损害。
    使用建议:
    - 在高电流应用中,建议选择Ihold值较大的型号,以适应更高的工作电流需求。
    - 在高温环境中,应注意保险丝的降额使用,以免影响其正常工作。

    兼容性和支持


    PFNF型可复位保险丝支持常见的工业标准,与多数电子元件和设备具有良好的兼容性。厂商提供了详细的技术支持和维护服务,用户可以通过访问官方网站进行产品查询和获取技术支持。

    常见问题与解决方案


    1. 问:如何确定合适的型号?
    答:根据所需的工作电压和电流选择合适的型号,参考技术手册中的时间-电流曲线图,确保所选型号满足应用要求。
    2. 问:保险丝熔断后是否需要更换?
    答:PFNF型可复位保险丝设计为可复位式,当故障排除后会自动恢复,无需更换。
    3. 问:如何检测保险丝的工作状态?
    答:可通过测量电阻值来判断保险丝是否处于正常状态,若电阻值突然增大,则可能已经发生故障。

    总结和推荐


    PFNF型可复位保险丝凭借其高效可靠的性能、广泛的适用性和优良的认证,在多种应用领域中展现出色的表现。无论是从功能性还是耐用性角度考虑,这款保险丝都是电路保护的理想选择。因此,我强烈推荐这款产品给需要高质量电路保护的用户。

PFNF.150.2参数

参数
跳闸电流 3A
冷电阻 -
最大额定电流 100A
最小初始态电阻值 30mΩ
最大跳断后电阻值 130mΩ
跳闸时间 1s
最大电压 6V
保持电流 1.5A
长*宽*高 3.2mm(长度)*700μm(高度)
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PFNF.150.2厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

PFNF.150.2数据手册

厂牌 PDF简要描述 下载
SCHURTER PTC可复位保险丝 SCHURTER PFNF.150.2 PFNF.150.2数据手册

PFNF.150.2封装设计

查看详情并下载
Symbol
Footprint
3D Model
