首页  >  产品百科  >  PFNF.200.2

PFNF.200.2

产品分类: PTC可复位保险丝
厂牌: SCHURTER
产品描述: 1s 4A 20mΩ 6V 85mΩ 100A 2A 1206 贴片安装 3.2mm(长度)*1.1mm(高度)
供应商型号: 486-3553-1-ND
供应商: Digi-Key
标准整包数: 1

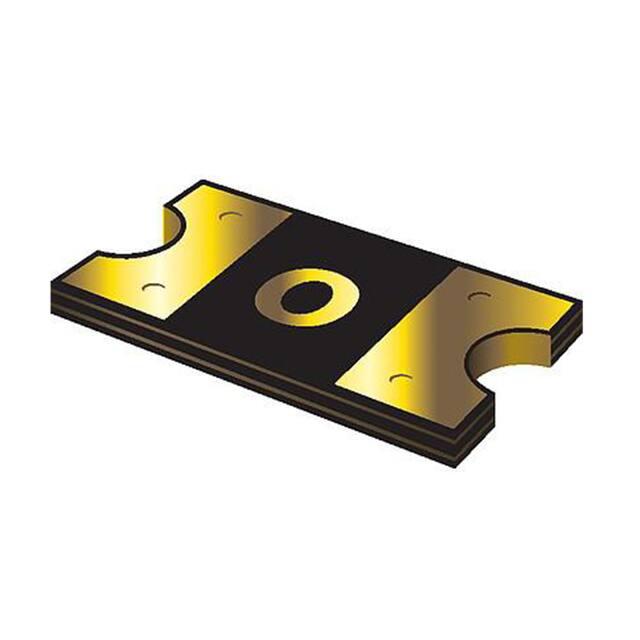

SCHURTER PTC可复位保险丝 PFNF.200.2

PFNF.200.2概述

    # Resettable Fuses PFNF:电路保护产品

    产品简介


    Resettable Fuses PFNF是Schurter公司设计的一款表面贴装自恢复保险丝(PTC),具有过电流保护功能。这些保险丝适用于多种应用领域,如USB端口保护、PC主板、PDA/数码相机和游戏机端口保护等。它们可以直接焊接在印刷电路板上,适用于工业环境中使用,确保电子设备的安全运行。

    技术参数


    - 额定电压:6.0 VDC 至 30.0 VDC
    - 最大额定电流:100 A
    - 保持电流:0.12 A 至 2 A
    - 封装尺寸:1206 封装,3.2 x 1.6 mm
    - 允许操作温度范围:-40°C 至 85°C
    - 存储条件:0°C 至 40°C,相对湿度 ≤ 70%
    - 材料:镍浸金终端
    - 重量:0.011 g
    - 阻抗变化:+/- 5%
    - 耐热冲击:从+85°C至-40°C,经过20次循环,电阻变化<+/- 10%

    产品特点和优势


    Resettable Fuses PFNF具备以下独特功能和优势:
    - 高可靠性:能够在极端环境下稳定工作,包括高温、低温和潮湿环境。
    - 自恢复能力:一旦故障电流消除,保险丝自动恢复正常状态,无需更换。
    - 符合多项标准:通过了UL 1434、CSA 22.2 No. 0等国际标准认证。
    - 广泛适用性:适用于多种电子设备,如USB接口、PC主板、数字相机等。

    应用案例和使用建议


    Resettable Fuses PFNF可应用于各种电子设备,例如:
    - USB端口保护:防止过载和短路损害设备。
    - PC主板:在电源故障时保护主板上的关键组件。
    - PDA/数码相机:在使用过程中防止过电流损坏内部电路。
    使用建议
    1. 环境适应性:考虑到极端环境,建议在恶劣条件下进行严格的测试以验证其可靠性。
    2. 散热管理:在高功率应用中注意散热,确保设备的稳定运行。

    兼容性和支持


    - 兼容性:适合与多种电子设备和系统集成。
    - 支持:厂商提供详尽的技术支持和维护服务,确保用户在使用过程中的问题能够得到及时解决。

    常见问题与解决方案


    - 问题:长时间使用后电阻值发生变化?
    - 解决方案:建议定期进行检测并根据需要进行调整。
    - 问题:保险丝无法正常恢复?
    - 解决方案:检查是否过电流时间过长导致损坏,需及时更换新的保险丝。

    总结和推荐


    总体而言,Resettable Fuses PFNF是一款高度可靠且多功能的电路保护装置。其广泛的适用性、卓越的性能和全面的支持使其成为各种应用的理想选择。强烈推荐在涉及高风险电气设备的应用中使用这款保险丝。

PFNF.200.2参数

参数
最大电压 6V
保持电流 2A
跳闸电流 4A
冷电阻 -
最大额定电流 100A
最小初始态电阻值 20mΩ
最大跳断后电阻值 85mΩ
跳闸时间 1s
长*宽*高 3.2mm(长度)*1.1mm(高度)
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PFNF.200.2厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

PFNF.200.2数据手册

厂牌 PDF简要描述 下载
SCHURTER PTC可复位保险丝 SCHURTER PFNF.200.2 PFNF.200.2数据手册

PFNF.200.2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.552 ¥ 4.6644
50+ $ 0.4255 ¥ 3.5956
100+ $ 0.4212 ¥ 3.5591
库存: 169
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.66
直接购买
加入购物车
