首页  >  产品百科  >  PFRA.017

PFRA.017

产品分类: PTC可复位保险丝
厂牌: SCHURTER
产品描述: 3s 340mA 2Ω 60V 8Ω 40A 170mA 通孔安装 7.4mm*3.1mm*12.7mm
供应商型号: SCE-PFRA.017
供应商: 海外现货
标准整包数: 10

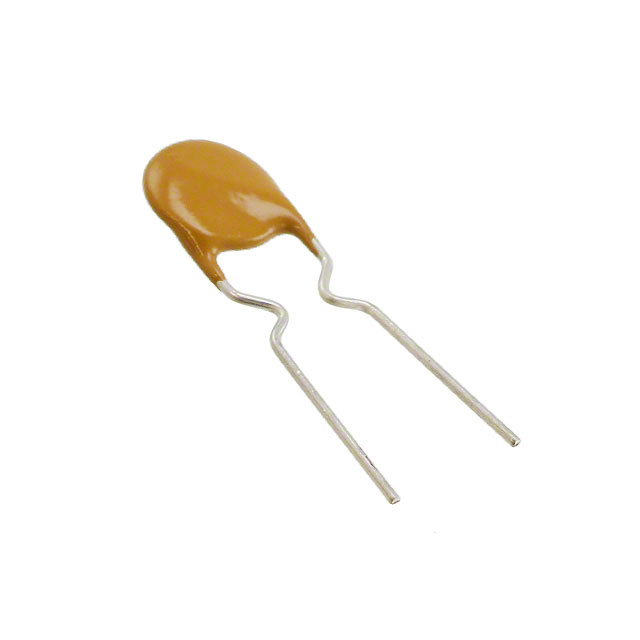

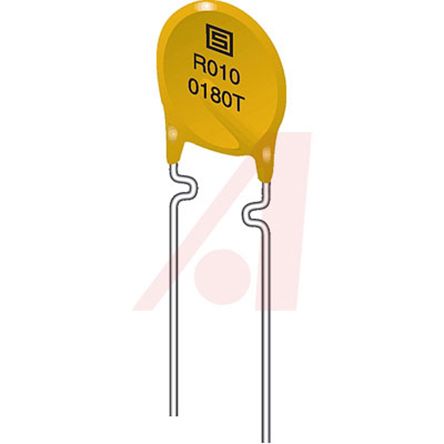

SCHURTER PTC可复位保险丝 PFRA.017

PFRA.017概述

    Resettable Fuses (PFRA) 技术手册

    产品简介


    Resettable Fuses(可复位保险丝)是一种用于电路保护的电子元器件。其主要功能是当电流超过设定值时自动切断电流,防止电路损坏。这些保险丝可以直接焊接在印刷电路板上,广泛应用于计算机及外围设备、通用电子设备和汽车应用等领域。

    技术参数


    - 额定电压范围: 16.0 - 60.0 VDC
    - 最大电流: 40 - 100 A
    - 保持电流范围: 0.1 - 11 A
    - 外形尺寸:
    - A: 7.4 - 24.2 mm
    - B: 12.7 - 32.9 mm
    - C: 4.4 - 9.5 mm
    - D: 5.8 - 10.9 mm
    - E: 7.6 - 32.9 mm
    - 终端直径: 0.51 mm
    - 材料: 端子类型可选
    - 允许操作温度: -40°C 至 85°C
    - 重量: 0.35 克
    - 储存条件: 0°C 至 40°C,最大相对湿度 70%
    - 焊接方法: 波峰焊接
    - 焊料耐热性: 235°C / 2 秒,260°C / 10 秒
    - 耐溶剂性: MIL-STD-202, Method 215
    - 阻燃性: UL 94V-0

    产品特点和优势


    - 直接焊接: 可以直接焊接在印刷电路板上,方便安装和维护。
    - 可复位设计: 当故障排除后,这些保险丝可以自动复位,减少停机时间和维修成本。
    - 高可靠性: 经过多次测试和验证,确保在极端环境下依然稳定可靠。
    - 多种型号选择: 提供不同额定电流和尺寸的型号,满足不同应用需求。

    应用案例和使用建议


    - 计算机及外围设备: 适用于需要快速响应和恢复时间的系统。
    - 通用电子设备: 在各种通用电子产品中,提供基本的过流保护。
    - 汽车应用: 用于汽车电子系统中,如车灯控制、发动机管理等。
    使用建议:
    - 定期检查: 定期检查电路状态,确保保险丝正常工作。
    - 适配器选择: 根据具体应用需求选择合适的型号,以确保最佳性能。
    - 合理布线: 在设计电路时,考虑散热问题,确保保险丝在安全范围内工作。

    兼容性和支持


    - 兼容性: 与大多数标准印刷电路板兼容。
    - 技术支持: SCHURTER 提供详细的用户指南和技术支持,确保客户在使用过程中能够获得帮助。

    常见问题与解决方案


    - Q1: 如何确定适合的型号?
    - A1: 根据应用需求和电流要求选择合适型号,参考技术参数表。
    - Q2: 保险丝如何复位?
    - A2: 故障排除后,保险丝会自动复位。如果无法复位,请检查电路是否有其他故障。
    - Q3: 如何判断保险丝已触发?
    - A3: 观察保险丝外观变化或测量电路电阻,确认是否触发过流保护。

    总结和推荐


    综上所述,Resettable Fuses(可复位保险丝)具备高度可靠性和广泛的适用性。其独特的可复位设计和高效的电流保护能力使其成为众多应用领域的理想选择。我们强烈推荐使用 SCHURTER 的 PFRA 系列保险丝,特别是在需要高可靠性和易维护性的场合。

PFRA.017参数

参数
跳闸时间 3s
最大电压 60V
保持电流 170mA
跳闸电流 340mA
冷电阻 -
最大额定电流 40A
最小初始态电阻值
最大跳断后电阻值
长*宽*高 7.4mm*3.1mm*12.7mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

PFRA.017厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

PFRA.017数据手册

厂牌 PDF简要描述 下载
SCHURTER PTC可复位保险丝 SCHURTER PFRA.017 PFRA.017数据手册

PFRA.017封装设计

查看详情并下载
Symbol
Footprint
3D Model
