A9F54320

产品分类: 电路保护
产品描述:
供应商型号: 7913391
供应商: 海外现货
标准整包数: 1
SCHNEIDER/施耐德 电路保护 A9F54320

A9F54320概述

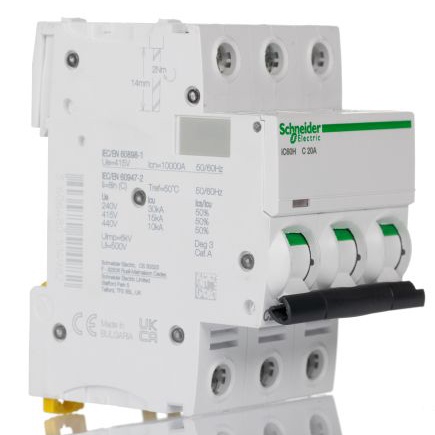

    Acti9 iC60H 3P 20A C Miniature Circuit Breaker

    产品简介


    Acti9 iC60H 3P 20A C 是一款微型断路器,属于Acti9系列的产品。该断路器的主要功能是提供过载和短路保护,适用于交流和直流电路。它广泛应用于家庭、工业和商业环境中的配电系统,能够有效地保护电线电缆免受过电流引起的损害。

    技术参数


    - 额定电流:20A
    - 网络类型:AC/DC
    - 跳闸技术:热磁式
    - 曲线代码:C
    - 断开能力:10000 A Icn at 415 V AC 50/60 Hz(符合EN/IEC 60898-1标准)
    - 限流磁铁跳脱极限:8 x In ±20%
    - 绝缘电压:500 V AC 50/60 Hz(符合EN/IEC 60947-2标准)
    - 冲击耐压:6 kV(符合EN/IEC 60947-2标准)
    - 机械耐久性:20000次循环
    - 电气耐久性:10000次循环
    - 防护等级:IP20(符合IEC 60529标准)
    - 污染等级:3(符合EN/IEC 60947-2标准)
    - 温度范围:
    - 运行环境温度:-35°C至70°C
    - 存储环境温度:-40°C至85°C
    - 相对湿度:95% at 55°C
    - 包装信息:
    - 包装1(PCE):高度5.4cm,宽度7.5cm,长度9.0cm,重量338.0g
    - 包装2(BB1):高度8.0cm,宽度9.8cm,长度22.0cm,重量1.406kg
    - 包装3(S03):高度30.0cm,宽度30.0cm,长度40.0cm,重量15.974kg

    产品特点和优势


    1. 多功能保护:Acti9 iC60H能够提供可靠的过载和短路保护,确保用电安全。
    2. 高可靠性:具有高达20000次的机械耐久性和10000次的电气耐久性,保证长时间稳定运行。
    3. 环保认证:获得了Green Premium标签,表明该产品符合最新的环保法规,具备透明的环境影响声明,以及低CO2和循环经济产品。
    4. 兼容性强:适合在各种环境中使用,无论是家庭还是工业环境。

    应用案例和使用建议


    1. 家庭配电系统:适用于家庭中的电箱,可以保护家庭用电线路免受过载和短路的影响。
    2. 工业设施:在工业环境中,如工厂或仓库的配电系统中,该断路器可以有效保护关键设备和线路。
    3. 商业建筑:商业建筑中的配电系统同样需要可靠的断路器来保障供电安全。
    使用建议:
    - 确保安装位置远离直接阳光照射和高温区域,以避免温度波动对设备造成影响。
    - 定期检查连接点,确保接触良好,避免因松动而导致的过热。
    - 在更换或维修时,务必按照手册中的指导步骤进行操作,以确保安全。

    兼容性和支持


    Acti9 iC60H与多种电气设备和系统兼容,适用于各类标准的配电箱安装。厂商提供了18个月的保修期,并且有详细的用户手册和技术支持,以便用户在使用过程中遇到问题时能及时得到帮助。

    常见问题与解决方案


    1. Q:如何确认断路器是否已跳闸?
    - A: 检查断路器上的跳闸指示灯,如果有亮起,说明断路器已经跳闸。此时需要手动复位断路器。
    2. Q:断路器在高温环境下会失效吗?
    - A: 断路器设计可在-35°C至70°C的温度范围内正常工作,但长时间暴露在极端高温环境中可能会影响其性能。建议将其安装在通风良好的地方。
    3. Q:如何正确安装断路器?
    - A: 请参考手册中的安装指南,确保按照正确的步骤进行安装,特别是在选择合适的接线端子和剥离导线长度方面。

    总结和推荐


    Acti9 iC60H 3P 20A C是一款高性能、高可靠性的微型断路器,适用于广泛的工业和商业应用场景。它在安全性、耐用性和环保性方面表现出色,特别适合要求严格的电力系统。综合考虑其各项性能指标及支持服务,我们强烈推荐这款产品用于各类配电系统中。

A9F54320厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

A9F54320数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 电路保护 SCHNEIDER/施耐德 A9F54320 A9F54320数据手册
