2800857

产品分类: 电路保护
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,热磁设备断路器,CBTM10.5AF1P,热断路器, CB 系列, 500mA, 1 极
供应商型号: 651-2800857
供应商: Mouser
标准整包数: 1

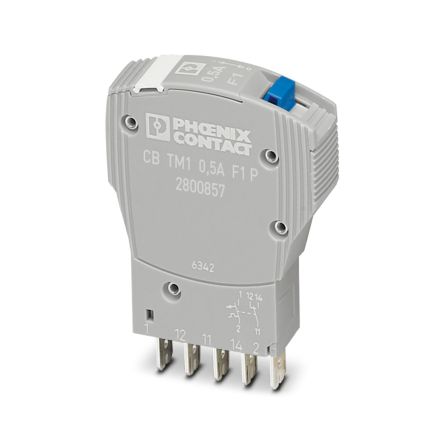

PHOENIX CONTACT 电路保护 2800857

2800857概述


    产品简介

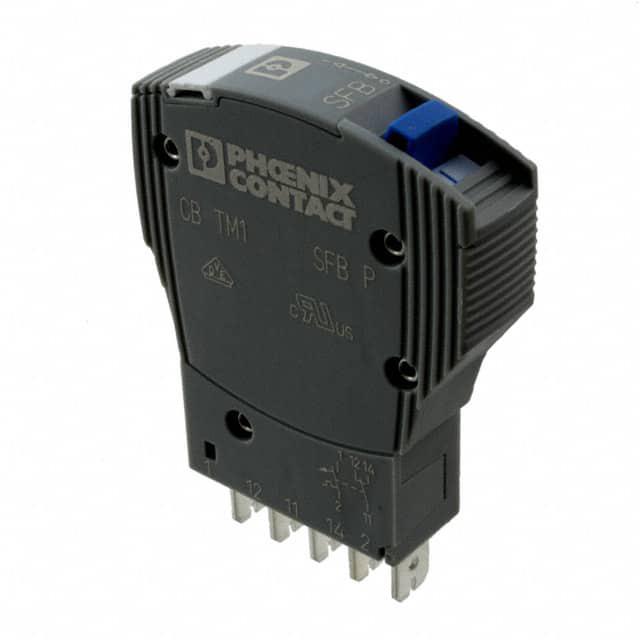

    CB TM1 0.5A F1型热磁式断路器是一款高性能的保护装置,广泛应用于各种电气控制系统中。其主要功能是为电路提供过载和短路保护,通过其热磁式设计,可以快速响应电流异常,确保系统安全运行。该产品主要适用于工业控制、自动化设备以及低压配电系统等领域。

    技术参数


    主要技术规格
    - 安装类型: 基座上安装
    - 颜色: 灰色
    - 位置数: 单位位置
    - 污染等级: 2级
    - 绝缘材料组: II组
    额定电气参数
    - 额定电压:
    - 240 V AC (IEC 60934)
    - 277 V AC (UL 1077)
    - 277 V AC (UL 508 - 插入式基座)
    - 50 V DC (IEC 60934)
    - 50 V DC (UL 1077)
    - 50 V DC (UL 508 - 插入式基座)
    - 额定电流:
    - 0.5 A (AC/DC)
    - 最大短路分断能力:
    - 240 V AC: 300 A
    - 50 V DC: 600 A
    工作环境参数
    - 操作温度范围: -30°C 到 60°C
    - 储存/运输温度范围: -40°C 到 80°C
    - 防火等级: UL 94 V0
    - 防护等级: IP30 (动作区域)
    其他

    技术参数


    - 绝缘电压:
    - 277 V AC (UL 1077)
    - 250 V AC (IEC 60934)
    - 辅助电路:
    - 277 V AC / 0.5 A (低感应)
    - 277 V AC / 1 A (低感应,最大2000次循环)
    - 50 V DC / 1 A (低感应)
    - 触发特性: S型

    产品特点和优势


    - 紧凑设计: 精确的额定电流水平使得其在狭小空间内仍能发挥出色性能。
    - 模块化扩展: 统一的插件外壳概念允许轻松添加更多模块。
    - 远程监控: 精心设计的远程信号系统允许从任何位置进行监控。
    - 桥梁功能: 可通过CLIPLINE配件实现电源/远程信号的桥接。

    应用案例和使用建议


    该断路器可广泛应用于需要高度可靠过载和短路保护的应用中。例如,在工厂自动化生产线、数据中心供电系统及建筑自动化系统中,CB TM1 0.5A F1均可发挥关键作用。建议在选择配套元件时,优先考虑CLIPLINE配件,以充分利用其远程监控功能。

    兼容性和支持


    - 兼容性: 该产品设计有统一的插件接口,能够方便地与多种标准基座及配件兼容。
    - 支持和服务: 凭借强大的技术支持体系,Phoenix Contact为其客户提供详尽的文档和支持服务。

    常见问题与解决方案


    1. 问题: 断路器无法正确跳闸。
    - 解决方法: 检查断路器的额定电流是否设置正确;检查电路中的负载是否超过其额定值。

    2. 问题: 远程信号不正常。
    - 解决方法: 检查远程信号线路连接是否牢固;确认所有相关设备都已通电。

    总结和推荐


    综上所述,CB TM1 0.5A F1型热磁式断路器以其紧凑设计、灵活的模块化扩展能力和卓越的远程监控能力脱颖而出。该产品特别适合于要求高可靠性和精准保护的工业控制和自动化应用领域。鉴于其丰富的兼容性和全面的技术支持,强烈推荐给寻求高性能过载和短路保护解决方案的专业人士。

2800857参数

参数
类型 -
长*宽*高 52mm*12.3mm*45mm
安装方式 底座安装
零件状态 在售
包装方式 散装
