2856126

产品分类: 电路保护
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,浪涌保护器-基座,PT1X2+F-BE,
供应商型号: 651-2856126
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 电路保护 2856126

2856126概述


    产品简介

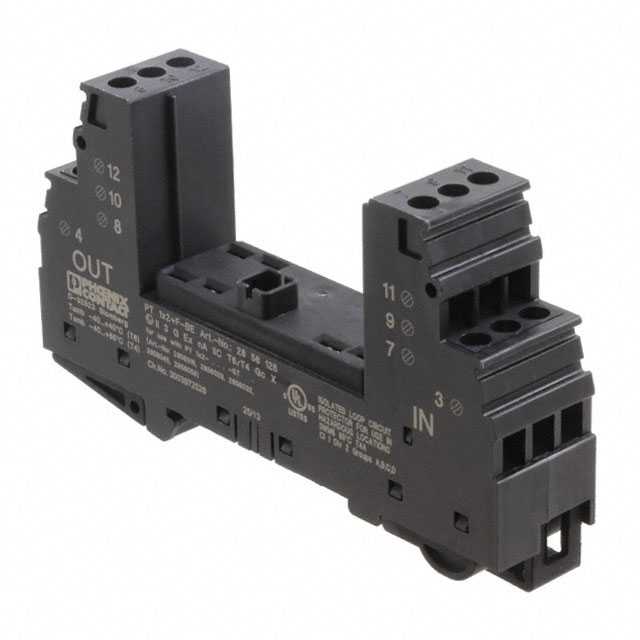

    产品类型: 本产品是用于信号电路保护的防雷保护基础元件(PT 1X2+F-BE),型号为2856126。
    主要功能:
    - 集成气体放电器,提供粗保护。
    - 适用于2芯浮动信号电路的保护。
    - 防护电路包括核心-地保护和接地保护。
    - 通过与PT 1x2...-BE基础元件配合安装。
    应用领域:
    - 各类工业自动化控制系统。
    - 通信设备。
    - 智能建筑系统。

    技术参数


    通用信息:
    - 燃烧等级:UL 94 V0
    - 颜色:黑色
    - 工作温度范围:-40°C 至 85°C
    - 安装方式:DIN导轨
    - 结构设计:DIN导轨模块,双段式可分割设计
    - 防护等级:IP20
    - 尺寸:宽度17.7mm,高度89.8mm,深度52mm
    防护电路参数:
    - 输出电压限制(Core-Earth)脉冲≤600V(1kV/µs)
    - 串联电阻:2.2Ω±10%(7-8/11-12),≤1Ω(9-10)
    连接数据:
    - 连接方式:螺钉连接
    - 螺丝规格:M3
    - 螺丝扭矩:0.5Nm
    - 剥线长度:8mm
    - 导线截面积:绞合最小0.2mm²,最大2.5mm²;实心最小0.2mm²,最大4mm²;AWG最小24,最大12

    产品特点和优势


    特点:
    - 可以通过CHECKMASTER插件进行检查。
    - 两部分设计,方便维护。
    - 集成气体放电器作为初级保护。
    - 保护电路,适合于2芯浮动信号电路。
    - 具备阻抗中性断开插头的功能,便于测试和维护。
    优势:
    - 维护简便:通过两部分设计实现快速拆卸和安装。
    - 安全可靠:具备气体放电器,能够有效防止过电压损害。
    - 应用广泛:适用于多种工业自动化控制系统及通信设备。
    - 维修友好:允许阻抗中性的插头断开,提高测试和维修效率。

    应用案例和使用建议


    应用场景:
    - 在工厂自动化控制系统中保护传感器和执行器的信号线路。
    - 用于通信设备的电源保护。
    - 在智能楼宇中保护控制面板的信号线路。
    使用建议:
    - 在使用前,请确保导线截面符合产品手册的要求,避免因导线截面不匹配导致的安全隐患。
    - 建议在系统调试过程中定期使用CHECKMASTER插件检查设备状态,确保系统运行正常。
    - 注意正确的紧固扭矩,以确保可靠的电气连接。

    兼容性和支持


    兼容性:
    - 与PT 1x2...-BE基础元件配套使用,可以构建一个完整的保护系统。
    - 支持DIN导轨安装,兼容标准DIN导轨。
    支持和服务:
    - 出厂前经过严格的质量检测。
    - 生产商提供详细的用户文档和技术支持服务,帮助用户正确安装和维护产品。

    常见问题与解决方案


    常见问题1:如何选择合适的导线截面?
    - 解决方案:参考产品手册中的连接数据部分,根据具体应用场景选择合适大小的导线。
    常见问题2:如何检查系统的整体安全性?
    - 解决方案:使用CHECKMASTER插件进行在线检测,确保所有连接点的电气安全。

    总结和推荐


    总结:
    - PT 1X2+F-BE是一款专为信号电路保护设计的基础元件,具有优良的电气特性和广泛的应用领域。
    - 该产品具有便捷的维护特性,集成气体放电器提供了强大的保护能力,非常适合各类工业自动化和通信系统。
    推荐:
    - 鉴于其独特的功能和显著的优势,我们强烈推荐此产品应用于需要高效信号电路保护的场合。

2856126参数

参数
类型 -
长*宽*高 52mm*17.7mm*90mm
安装方式 DIN导轨安装
零件状态 在售

2856126厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2856126数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 电路保护 PHOENIX CONTACT 2856126 2856126数据手册

2856126封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 78.199 ¥ 660.7816
5+ $ 75.762 ¥ 640.1889
10+ $ 74.6496 ¥ 630.7891
50+ $ 70.8015 ¥ 598.2727
库存: 6
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 660.78
直接购买
加入购物车
