2807609

产品分类: 电路保护
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,2类电涌保护器,VAL-MS500ST,菲尼克斯 浪涌保护器, VAL-MS 系列, 最大浪涌电流30kA, 电涌放电器保护模块
供应商型号: 2807609
供应商: 国内现货
标准整包数: 2
PHOENIX CONTACT 电路保护 2807609

2807609概述


    产品简介

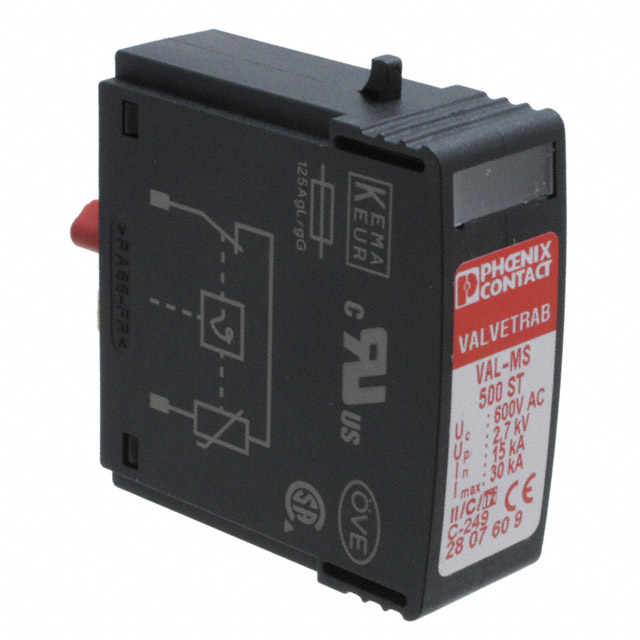

    VAL-MS 500 ST型二级浪涌保护连接器 是一种专为VAL-MS基座元件设计的高容量压敏电阻型二级浪涌保护连接器。该产品主要用于在电力系统和工业自动化等领域提供高效的过电压保护,确保系统的稳定运行。其关键特性包括机械锁定插槽、热监控、可见故障指示灯等,适用于各种恶劣的工作环境。

    技术参数


    - 额定电压: UN = 500 V AC
    - 最大工作频率: fN = 50 Hz (60 Hz)
    - 耐受电压 (TOV 证明): UT = 690 V AC (5 s)
    - 浪涌电流峰值 (10/350 µs): limp = 3 kA
    - 最大放电电流 (8/20 µs): Imax = 30 kA
    - 标称放电电流 (8/20 µs): In = 15 kA
    - 响应时间: ≤ 25 ns
    - 最大后备保险丝电流 (分支布线): 125 A (gL)
    - 剩余电压: ≤ 2.7 kV (在10 kA时) ≤ 2.5 kV (在5 kA时) ≤ 2.3 kV (在3 kA时)
    - 保护水平: Up ≤ 2.7 kV
    - 外壳材料: PA(阻燃等级:UL 94 V0)
    - 防护等级: IP20
    - 安装方式: 基座安装(DIN导轨模块)
    - 工作温度范围: -40°C ... +80°C
    - 认证标准: IEC 61643-1, EN 61643-11/A11, UL 1449, IEEE C62.1/C62.34/C62.45

    产品特点和优势


    VAL-MS 500 ST 在设计上注重安全和可靠性。该产品采用高容量压敏电阻,可承受高达30 kA的浪涌电流,保证了对高能量冲击的有效保护。此外,其内置的热监控系统可以及时检测并警告过热情况,延长了产品的使用寿命。独特的光学和机械状态指示系统使得维护更加方便。整体而言,这款产品不仅在性能上优于同类产品,在可靠性方面也得到了用户的高度认可。

    应用案例和使用建议


    该产品常用于电力传输和配电系统中,以保护各类敏感电子设备免受雷击和电网波动的影响。例如,在工业自动化控制领域,通过将此浪涌保护连接器与相应的基座元件配合使用,可以有效防止因瞬态过电压导致的数据丢失或设备损坏。
    使用建议:
    - 安装时确保接线正确,特别是N线和PE线之间的区分。
    - 定期检查连接器的状态,特别是在经过强电流冲击后。
    - 如需进一步测试其性能,可通过配套软件版本进行在线检测。

    兼容性和支持


    - 兼容性: 可与不同规格的DIN导轨模块兼容。
    - 支持和维护: 提供详尽的用户手册和技术支持服务。对于常见故障问题,制造商提供了详细的诊断和解决方案。

    常见问题与解决方案


    - Q: 如何识别设备是否需要更换?
    - A: 检查设备上的光学指示灯是否亮起或闪烁。如果出现异常,则可能需要更换。

    - Q: 设备在高温环境下能否正常工作?
    - A: 该设备的工作温度范围为-40°C至+80°C,但在极端温度条件下建议采取额外散热措施。

    总结和推荐


    综上所述,VAL-MS 500 ST型二级浪涌保护连接器凭借其卓越的性能和可靠的保护能力,成为了市场上极具竞争力的产品之一。无论是从技术参数还是应用范围来看,它都表现出色。因此,强烈推荐在电力传输及工业自动化项目中选用此产品。

2807609参数

参数
类型 -
长*宽*高 52.4mm*17.5mm*52.4mm
安装方式 底座安装
零件状态 在售
包装方式 散装

2807609厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2807609数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 电路保护 PHOENIX CONTACT 2807609 2807609数据手册

2807609封装设计

查看详情并下载
Symbol
Footprint
3D Model
