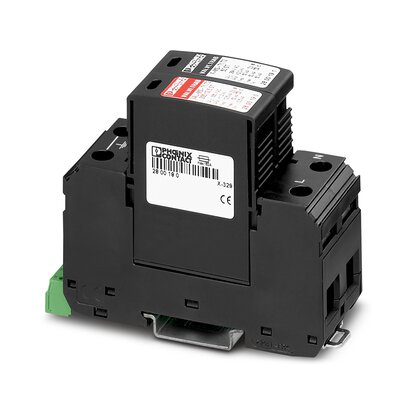

2800186

产品分类: 电路保护
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,1/2类防雷/电涌保护器,VAL-MS-T1/T2335/12.5/1+1-FM,Phoenix Contact 浪涌保护器, VAL-MS-T1/T2 335/12.5/1+1-FM 系列, 单相 相, 250V 交流, 50kA
供应商型号: 7125272
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 电路保护 2800186

2800186概述

    VAL-MS-T1/T2 335/12.5/1+1-FM 技术手册概述

    1. 产品简介


    VAL-MS-T1/T2 335/12.5/1+1-FM 是一款用于1相电力供应网络的防雷/过压保护装置。它适用于独立的N和PE线路(3线系统:L1, N, PE),具备远程指示接触功能,能够通过检查工具CHECKMASTER进行检测。这款防雷/过压保护器广泛应用于各种电力系统中,以保护设备免受雷击和过电压的影响。

    2. 技术参数


    以下是该产品的主要技术规格和性能参数:
    - 尺寸:
    - 高度: 96.8 mm
    - 宽度: 35.6 mm
    - 深度: 77.5 mm (含DIN导轨为7.5 mm)
    - 水平间隔: 2 Div.
    - 环境条件:
    - 工作温度范围: -40°C 到 80°C
    - 存储/运输温度范围: -40°C 到 80°C
    - 海拔高度: ≤ 2000 m (平均海平面以上)
    - 相对湿度: 5% 到 95%
    - 冲击(工作): 30g (半正弦波 / 11 ms / 3x ±X, ±Y, ±Z)
    - 振动(工作): 7.5g (10 到 500 Hz / 2.5 h / X, Y, Z)
    - 一般规格:
    - 额定负载电流: 80 A
    - 剩余电流: ≤ 5 µA
    - 备用功耗: ≤ 270 mVA
    - 最大冲击电流: 50 kA (8/20 µs)
    - 瞬态电压抑制水平: ≤ 1.2 kV (L-N), ≤ 2 kV (L-PE), ≤ 1.7 kV (N-PE)
    - 响应时间: ≤ 25 ns (L-N), ≤ 100 ns (L-PE, N-PE)

    3. 产品特点和优势


    - 安全可靠: 具备热断路器,每个插头都有独立的断路保护。
    - 易于安装和检查: 支持CHECKMASTER检查工具,确保安装正确无误。
    - 稳固设计: 新型锁扣设计确保在高电流和强烈震动下依然稳定。
    - 远程指示: 具备浮点远程指示接触功能,方便监控和维护。
    - 多种连接方式: 支持多种连接方法,包括螺纹连接和叉形端子连接,适应不同应用场景。

    4. 应用案例和使用建议


    应用案例:
    - 在建筑设施、工业场所和数据中心中广泛应用,保护电力系统免受雷击和过电压的影响。
    - 在风力发电站和太阳能电站中也常见,保障电力系统的安全运行。
    使用建议:
    - 在安装前,请务必确认所有连接符合技术规范,避免因连接不当导致的安全隐患。
    - 定期使用CHECKMASTER工具进行检查,确保系统始终处于最佳状态。
    - 确保设备工作环境符合规定的温度和湿度要求,以延长使用寿命。

    5. 兼容性和支持


    - 兼容性: 本产品与多种DIN导轨和其他标准电气设备兼容,适用于不同类型的电力系统。
    - 厂商支持: Phoenix Contact 提供全面的技术支持和服务,包括产品培训、故障排除和技术咨询。

    6. 常见问题与解决方案


    - Q1: 如何正确安装该产品?
    - A1: 请按照产品手册中的步骤进行安装,确保所有连接点正确紧固,并使用CHECKMASTER工具进行检测。

    - Q2: 设备出现过载时如何处理?
    - A2: 如果设备检测到过载,内置的热断路器将自动切断电源,以保护设备。此时需要检查系统负载并调整负载至正常水平。

    7. 总结和推荐


    综上所述,VAL-MS-T1/T2 335/12.5/1+1-FM 防雷/过压保护器是一款高效、可靠的产品。其坚固的设计、广泛的兼容性和丰富的功能使其成为电力系统保护的理想选择。如果您正在寻找一种能够提供全面保护的防雷/过压保护器,VAL-MS-T1/T2 335/12.5/1+1-FM 是您的不二之选。

2800186参数

参数
类型 -
长*宽*高 99mm*35.6mm*96.8mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2800186厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2800186数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 电路保护 PHOENIX CONTACT 2800186 2800186数据手册

2800186封装设计

查看详情并下载
Symbol
Footprint
3D Model
