2800852

产品分类: 电路保护
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,热磁设备断路器,CBTM16AM1P,
供应商型号: 651-2800852
供应商: Mouser
标准整包数: 1

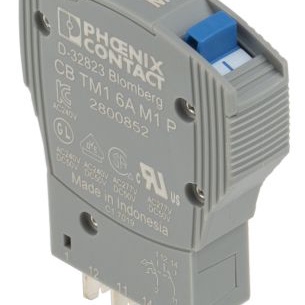

PHOENIX CONTACT 电路保护 2800852

2800852概述

    #

    产品简介


    Phoenix Contact CB TM1 6A M1是一款热磁式断路器,专为需要精确控制的电力供应系统设计。该断路器的主要功能是保护230/240V交流电源系统,特别是在要求严格的应用环境中。它具备紧凑的设计、模块化扩展能力、以及高效的远程监控功能,使其成为电力控制系统中不可或缺的组件。主要应用领域包括工业自动化、数据中心、以及各类电力分配系统。
    #

    技术参数


    | 参数 | 规格 |

    | 额定电流(In) | 6A |
    | 额定电压(Ue) | 240V AC (IEC 60934),277V AC (UL 1077),277V AC (UL 508 - 插入式基座),50V DC (IEC 60934),50V DC (UL 1077) |
    | 绝缘电压(Ui) | 277V AC (UL 1077),250V AC (IEC 60934) |
    | 额定短路开关容量(Icn) | 300A (240V AC),600A (50V DC) |
    | 工作温度范围 | 操作:-30°C至60°C;存储/运输:-40°C至80°C |
    | 灭弧类型 | 正常灭弧 |
    | 接触形式 | 1个单极双掷(PDT)接点 |
    | 外形尺寸 | 宽度:12.3mm,高度:45mm,深度:52mm |
    | 模块整体尺寸 | 宽度:12.3mm,高度:90mm,深度:77.3mm |
    #

    产品特点和优势


    1. 紧凑设计:体积小,便于安装在空间有限的地方。
    2. 模块化扩展:统一的插件外壳概念,允许方便地添加更多电路。
    3. 远程监控:采用先进的信号传输概念,可以实现任何地点的远程监控。
    4. 符合标准:通过多项国际安全标准认证,如EN 60934, UL 1077, UL 508, CSA 22.2 No. 235-041。
    5. 防护等级:达到IP30防护等级(操作区域)。
    #

    应用案例和使用建议


    CB TM1 6A M1断路器适用于230/240V交流电源系统的保护,特别适合需要精确电流控制的工业自动化环境。例如,在自动化生产线中,可以将此断路器安装于配电柜内,以保护关键电气设备免受过载或短路损害。建议定期检查断路器的工作状态,并确保其安装位置通风良好,以避免因过热导致的故障。
    #

    兼容性和支持


    CB TM1 6A M1与Phoenix Contact系列的其他电子元件具有良好的兼容性,例如CLIPLINE Complete配件系列,可以帮助用户简化系统集成和维护过程。此外,Phoenix Contact还提供了详细的技术文档和支持服务,帮助用户进行正确的安装和调试。
    #

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 断路器频繁跳闸 | 检查负载是否超过额定值,调整负载或将负载分开处理。 |
    | 操作区域内出现冒烟现象 | 立即断开电源,检查是否有短路或过载情况。 |
    | 辅助电路无法正常工作 | 检查连接线路是否有松动或损坏,确认辅助电路配置正确。|
    #

    总结和推荐


    综上所述,Phoenix Contact CB TM1 6A M1是一款功能强大且可靠的断路器,适用于各种工业和自动化应用场景。它的紧凑设计、模块化结构以及多种标准认证,使得其在市场上具有显著的竞争优势。如果您正在寻找一款高效、可靠且易于维护的断路器,强烈推荐使用Phoenix Contact CB TM1 6A M1。

2800852参数

参数
类型 -
长*宽*高 52mm*12.3mm*45mm
安装方式 底座安装
零件状态 在售
包装方式 散装

2800852厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2800852数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 电路保护 PHOENIX CONTACT 2800852 2800852数据手册

2800852封装设计

查看详情并下载
Symbol
Footprint
3D Model
