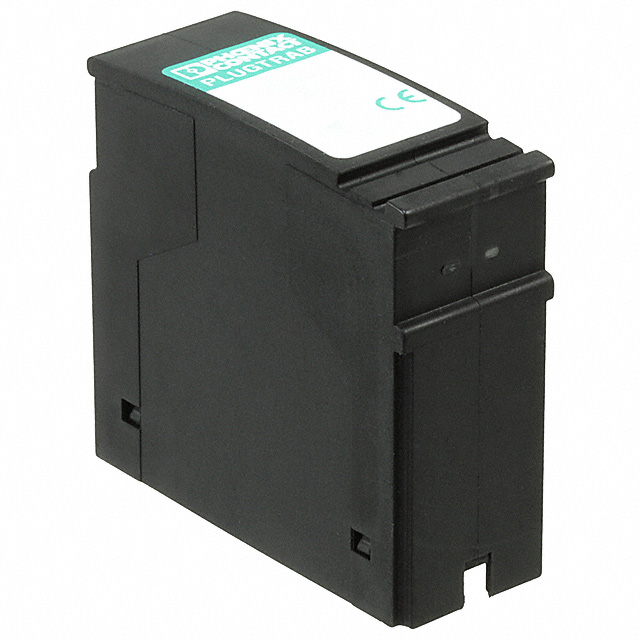

2856087

产品分类: 电路保护
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,浪涌保护器-插拔件,PT2X1-24DC-ST,菲尼克斯 浪涌保护插头, PT 2X1-24DC-ST 系列, 浪涌保护器
供应商型号: 2856087
供应商: PHOENIX CONTACT
标准整包数: 10

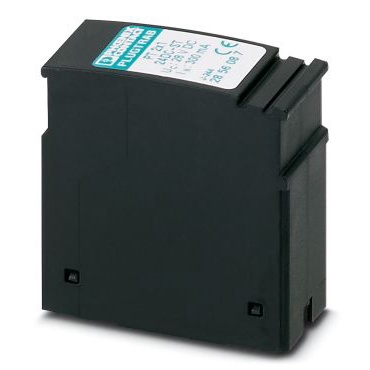

PHOENIX CONTACT 电路保护 2856087

2856087概述

    PT 2X1-24DC-ST 浪涌保护插头技术手册

    1. 产品简介


    PT 2X1-24DC-ST 是一款专门设计用于MCR技术的浪涌保护插头。它主要用于基座元件上的信号线路提供粗略和精细的过电压保护,特别是针对共模电压的粗略保护至接地。该插头支持直流24伏电源,适用于多种应用场景。这款浪涌保护插头因其易于测试和文档记录、维护简便、广泛的产品组合而备受青睐。安装时不影响信号传输,确保维护期间的安全性和便捷性。

    2. 技术参数


    - 额定电压: 24 V DC
    - 连接方式: 螺钉连接(配合基座元件)
    - 导线截面:
    - 柔性导线:0.2 mm² 到 2.5 mm²
    - 刚性导线:0.2 mm² 到 4 mm²
    - 美制导线规:24 AWG 到 12 AWG
    - 机械尺寸:
    - 宽度:17.5 mm
    - 高度:44.8 mm
    - 深度:51.7 mm
    - 完整模块宽度:17.7 mm
    - 完整模块高度:90 mm
    - 完整模块深度:65.5 mm
    - 绝缘特性:
    - 过电压类别:III
    - 污染程度:2级
    - 电气特性:
    - 最大连续电压:UC = 28 V DC, 20 V AC
    - 额定电流:300 mA(45 °C)
    - 工作有效电流:IC ≤ 5 µA (UC ≤ 5 µA)
    - 剩余电流:I ≤ 1 µA(带PT 2X1+F-BE); PE
    - 最大峰值电流:Imax = 10 kA (8/20 µs)
    - 响应时间: tA (line-earth) ≤ 1 ns
    - 保护标准: 符合VDE 0110-1 / IEC 60664-1, EN 61643-21/A1, IEC 61643-21/A1, UL 497B
    - 环保认证:
    - 符合欧盟RoHS标准
    - 环境友好使用期(EFUP): 50年
    - 符合中国RoHS标准
    - 免于受管制物质清单(SVHC)

    3. 产品特点和优势


    PT 2X1-24DC-ST 的主要特点包括:
    - 易于测试和文档记录: 通过CHECKMASTER 2进行简单测试,支持插拔式保护模块,便于管理和维护。
    - 易于维护: 采用两件式设计,方便拆卸和更换。
    - 广泛的应用覆盖: 针对所有可能的MCR应用场景提供完整的解决方案。
    - 维护过程不影响信号传输: 通过阻抗中性的插入和拔出保护插头,确保维护期间信号传输的完整性。

    4. 应用案例和使用建议


    PT 2X1-24DC-ST 可广泛应用于自动化控制系统、工业设备和通信系统中,特别适合于需要过电压保护的应用场景。建议在使用过程中注意以下几点:
    - 确保正确连接导线截面,以符合电气特性要求。
    - 在安装前仔细阅读相关技术规范和标准,以确保符合行业标准。
    - 维护期间应注意保护模块的正确操作,确保不影响信号传输。

    5. 兼容性和支持


    - 兼容性: 该浪涌保护插头可以轻松安装在基座元件上,适用于大多数MCR系统。
    - 支持: Phoenix Contact提供全面的技术支持,包括软件版本检查、安装指导和故障排查。

    6. 常见问题与解决方案


    1. 问题: 如何检查浪涌保护插头的工作状态?
    - 解决方案: 使用CHECKMASTER 2进行测试。该工具可从软件版本1.00开始支持插拔式保护模块。

    2. 问题: 在维护过程中如何保证信号不受影响?
    - 解决方案: 选择阻抗中性的保护插头,以确保维护过程中信号传输的完整性和稳定性。

    7. 总结和推荐


    PT 2X1-24DC-ST 是一款性能稳定、可靠性高的浪涌保护插头,广泛应用于各种工业控制和自动化系统。其易测试、易维护的特点使其在市场上具有较高的竞争力。推荐在需要过电压保护的系统中使用该产品,特别是在高可靠性要求的应用场景中。
    如需更多信息或技术支持,请访问 [Phoenix Contact官网](https://www.phoenixcontact.com/us/products/2856087) 或联系当地的销售和技术支持团队。

2856087参数

参数
类型 -
长*宽*高 52mm*17.5mm*44.8mm
安装方式 底座安装
零件状态 在售
包装方式 散装

2856087厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2856087数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 电路保护 PHOENIX CONTACT 2856087 2856087数据手册

2856087封装设计

查看详情并下载
Symbol
Footprint
3D Model
