2800038

产品分类: 电路保护
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,浪涌保护器,S-PT-2XEX-48DC,菲尼克斯 浪涌保护设备, S-PT-2XEX-48DC 系列, 最大浪涌电流20kA, 电涌放电器保护模块
供应商型号: Q-2800038
供应商: 期货订购
标准整包数: 1

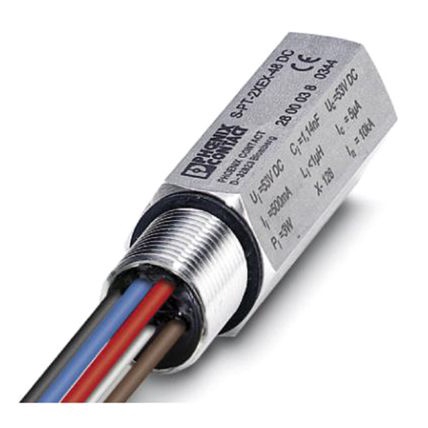

PHOENIX CONTACT 电路保护 2800038

2800038概述

    # Surge Protection Device S-PT-2XEX-48DC(型号:2800038)技术手册

    产品简介


    S-PT-2XEX-48DC 是一款由德国生产、用于两路浮置信号电路的浪涌保护装置。该产品采用螺纹安装模块设计,适用于传感器头连接(M20 x 1.5),具备IP67防护等级。产品通过Ex区域(Ex d/Ex tD/Ex ia IIC/Ex iaD)相关保护类型的测试验证,确保在易爆环境中安全可靠地运行。

    技术参数


    尺寸与重量
    - 高度: 28mm
    - 宽度: 28mm
    - 深度: 79mm
    - 净重: 0.22克
    环境条件
    - 工作温度范围: -40°C 至 80°C
    - 防护等级: IP67
    - 材质: 高级钢外壳,银色
    主要技术规格
    - 额定电压: 48V DC
    - 最大连续工作电压: 53V DC / 37V AC
    - 雷电冲击电流(8/20 µs):
    - 内核内芯: 170A
    - 内芯-地线: 10kA
    - 最大总雷电冲击电流:
    - 8/20 µs: 20kA
    - 10/350 µs: 2kA
    - 雷电冲击电流:
    - 10/1000 µs: 34A
    - 10/350 µs: 1kA
    - 响应时间:
    - 内芯内芯: ≤1ns
    - 内芯-地线: ≤100ns
    输出限制电压
    - 1 kV/µs 冲击峰值:
    - 内芯内芯: ≤85V
    - 内芯-地线: ≤1.1kV
    - 静态峰值:
    - 内芯内芯: ≤80V
    - 内芯-地线: ≤1.1kV
    容量
    - 内芯内芯: 1nF
    - 内芯-地线: 5pF
    输入衰减
    - 典型值:
    - 1MHz / 50Ω: 0.1dB
    - 500kHz / 150Ω: 0.1dB
    截止频率
    - 3dB 截止频率:
    - 50Ω系统: 6MHz
    - 150Ω系统: 3MHz
    符合标准
    - IEC 60079-11
    - EN 61643-21
    - EN 60079-0, -1, -11, -26
    - EN 61241-0, -1, -11
    - eCl@ss 4.0-8.0 (27130801, 27130807)
    - ETIM 2.0-5.0 (EC000943)
    - UNSPSC 6.01, 7.0901, 11, 12.01, 13.2 (39121610)

    产品特点和优势


    1. 多样的外螺纹选择:采用六角形管状设计,可根据不同应用需求选择合适的外螺纹规格。
    2. 高效可靠的浪涌保护:具备高电流耐受能力和快速响应时间,确保电路在面对瞬时高压时的安全。
    3. 优异的环境适应性:具备IP67防护等级,能在恶劣环境中稳定工作,同时支持Ex区域的安全标准。
    4. 紧凑的设计:体积小巧,方便安装于空间受限的场合,且维护简便。

    应用案例和使用建议


    应用场景
    - 工业自动化控制系统的信号传输线路
    - 恶劣环境下的远程传感器保护
    - 能源与基础设施项目中的电源线路保护
    使用建议
    1. 在安装前确认工作电压和电流是否符合设备要求。
    2. 根据实际应用环境选择合适的工作温度范围和防护等级。
    3. 确保良好的接地,以实现最佳保护效果。
    4. 周期性检查,特别是对雷电频发地区的应用。

    兼容性和支持


    - 产品具有广泛的兼容性,可以与多种设备和传感器配合使用。
    - 出厂提供详细的技术文档和支持服务,确保用户能够正确安装和维护设备。
    - 如有任何疑问或故障,请联系制造商获取技术支持。

    常见问题与解决方案


    1. 问题: 设备出现断路。
    - 解决方法: 检查设备的接地是否良好;确认接线是否正确连接,必要时重新安装。
    2. 问题: 设备在雷电后无响应。
    - 解决方法: 查看是否有损坏迹象,如果受损严重则需更换新的浪涌保护器。

    总结和推荐


    S-PT-2XEX-48DC是一款专为工业环境设计的高性能浪涌保护装置,具有卓越的环境适应性和可靠性。其紧凑设计和高效的保护性能使其成为众多工业控制和自动化项目的理想选择。根据上述分析,强烈推荐在类似应用场景中使用此产品。

2800038参数

参数
类型 -
长*宽*高 28mm*28mm*28mm
安装方式 导线安装
应用等级 工业级
零件状态 在售
