2782300

产品分类: 电路保护
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,浪涌保护器,C-UFB-5DC/E,
供应商型号: ET-3285338
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 电路保护 2782300

2782300概述

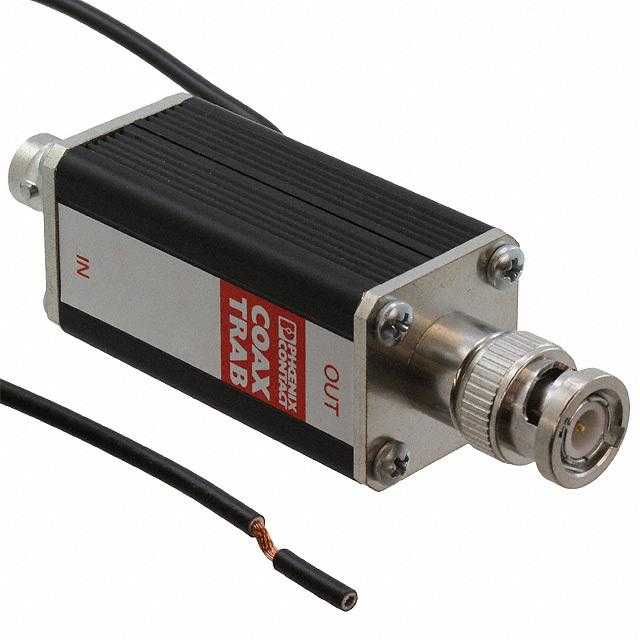

    雷电防护装置 C-UFB-5DC/E - 2782300

    产品简介


    本产品是一款带有粗细保护功能的雷电防护装置,特别适用于同轴信号接口(浮置屏蔽)的应用场景,支持直流信号电压为5V。连接方式为BNC母头/公头连接。这款防护装置能够有效保护同轴电缆中的信号传输免受瞬态过电压的损害。

    技术参数


    - 总浪涌电流:(8/20) µs 20 kA
    - 工作环境温度范围:-40 °C ... 80 °C
    - 外壳材料:铝合金
    - 防护等级:IP20
    - 最大连续工作电压(UC):5 V DC
    - 响应时间:对于导体-地(Core-Earth) ≤ 100 ns;对于导体-地(Core-GND) ≤ 500 ns
    - 输出电压限制:对于1 kV/µs的突波,导体-地(Core-Earth) ≤ 500 V;导体-屏蔽(Core-Shield) ≤ 150 V
    - 标准认证:符合VDE 0110-1, IEC 60664-1, IEC 61643-21等国际标准

    产品特点和优势


    - 独立接地连接:通过单独引出的电缆实现良好的接地效果。
    - BNC连接方式:提供BNC母头/公头连接,方便安装和维护。
    - 高浪涌电流承受能力:最高可达20 kA的浪涌电流,确保即使在极端情况下也能可靠保护。
    - 快速响应:反应时间短至100 ns,保证及时有效的防护。

    应用案例和使用建议


    本产品广泛应用于通信系统、工业自动化控制及数据中心等领域。为了更好地发挥其效能,建议在安装时确保接地线的良好连接,以避免信号干扰或损坏。同时,选择合适的BNC接头配件进行连接,以增强系统的稳定性和可靠性。

    兼容性和支持


    本产品可与不同类型的同轴电缆和接口兼容。制造商提供了多种配件选项,例如BNC转接头(型号2805041和2805038),这些配件易于安装且适用性广。此外,厂商还提供详尽的技术文档和支持服务,帮助客户解决安装和使用过程中可能遇到的问题。

    常见问题与解决方案


    - Q: 安装过程中如何确保接地良好?
    A: 使用符合标准的独立接地电缆,并确保其正确连接到地线。如果需要,可以采用多点接地的方式增加接地的可靠性。

    - Q: 如何判断防护装置是否正常工作?
    A: 定期检查设备上的LED指示灯或进行电气测试,确保防护装置处于激活状态并能正常响应瞬态电压。

    总结和推荐


    总体而言,这款雷电防护装置以其卓越的浪涌电流承受能力和快速响应速度,成为保护通信设备免受瞬态电压冲击的理想选择。其在各种复杂环境下的可靠性和稳定性使其在市场上具有很强的竞争优势。因此,强烈推荐给需要高性能浪涌保护的各类工业及商用项目。

2782300参数

参数
类型 -
零件状态 在售

2782300厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2782300数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 电路保护 PHOENIX CONTACT 2782300 2782300数据手册

2782300封装设计

查看详情并下载
Symbol
Footprint
3D Model
