2856074

产品分类: 电路保护
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,浪涌保护器-插拔件,PT2X1-12DC-ST,
供应商型号: Q-2856074
供应商: 期货订购
标准整包数: 10
PHOENIX CONTACT 电路保护 2856074

2856074概述


    产品简介

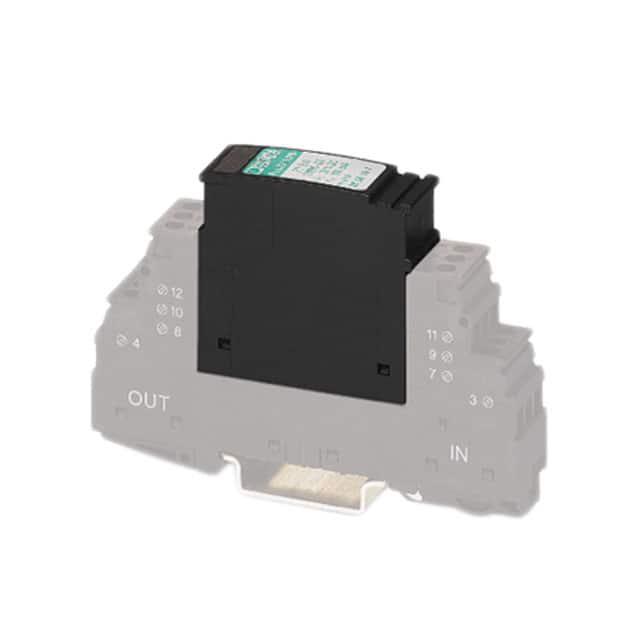

    PT 2X1-12DC-ST 避雷器插头是一款专为模块化控制单元(MCR)设计的过电压保护装置。该产品主要用于保护信号线路免受过电压的冲击,提供粗保护和细保护两个层次的防护措施,确保信号传输的安全性和可靠性。它广泛应用于工业自动化、能源管理、通信系统等领域,特别适合那些对电磁干扰和过电压敏感的应用场景。

    技术参数


    - 额定电压 (UN):12 V DC
    - 连接方式:螺钉连接(与基座元件配合)
    - 螺纹规格:M3
    - 紧固扭矩:0.8 Nm
    - 导线截面积:
    - 柔性导线:0.2 mm² ... 2.5 mm²
    - 刚性导线:0.2 mm² ... 4 mm²
    - AWG 规格:24 ... 12
    - 外形尺寸:
    - 宽度:17.5 mm
    - 高度:44.8 mm
    - 深度:51.7 mm
    - 环境条件:
    - 工作温度范围:-40 °C ... 85 °C
    - 防护等级:IP20
    - 认证标准:
    - IEC 61643-21
    - VDE 0110-1 / IEC 60664-1

    产品特点和优势


    PT 2X1-12DC-ST 避雷器插头具有以下显著特点和优势:
    - 易于测试和文档记录:通过CHECKMASTER 2可轻松进行测试和记录,便于维护管理。
    - 维护简便:采用2件式设计,易于更换和维护。
    - 选择性强:提供全面的产品系列,适用于所有可能的需求。
    - 维护期间信号不受影响:采用阻抗中性的插入和拔出方式,维护期间不会影响信号传输。

    应用案例和使用建议


    该避雷器插头常用于工业自动化控制系统中,保护关键信号线路免受过电压和瞬时电流冲击的影响。例如,在工厂自动化环境中,它可以有效地保护传感器和控制器之间的信号传输线路,确保系统的稳定运行。在使用过程中,建议:
    - 确保安装正确且连接可靠。
    - 定期检查并清洁连接点,防止因氧化等问题导致接触不良。
    - 使用合适的工具进行紧固,避免过度拧紧损坏连接部件。

    兼容性和支持


    该产品兼容于所有需要过电压保护的信号线路。制造商提供了丰富的技术支持和维护服务,用户可以通过官方技术支持渠道获得帮助。此外,产品还符合多项国际标准,如IEC 61643-21和VDE 0110-1等。

    常见问题与解决方案


    - Q1:如何判断避雷器插头是否损坏?
    - A1:通过使用CHECKMASTER 2测试仪器可以快速检测避雷器的工作状态,如果测试结果显示异常,则表明避雷器可能已损坏,需及时更换。

    - Q2:如何正确安装避雷器插头?
    - A2:确保将避雷器插头正确插入基座元件中,并按照规定的紧固扭矩拧紧螺钉,以保证良好的电气连接和机械稳定性。

    总结和推荐


    总体而言,PT 2X1-12DC-ST 避雷器插头是一款功能强大、安全可靠的过电压保护装置。它的设计不仅考虑到了用户的维护便利性,还具备出色的性能参数,能够在各种恶劣环境下有效保护信号线路。因此,我强烈推荐该产品给所有需要过电压保护的用户,特别是在工业自动化领域中寻求可靠保护方案的应用场景。

2856074参数

参数
类型 -
长*宽*高 17.5mm(宽度)*44.8mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

2856074厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2856074数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 电路保护 PHOENIX CONTACT 2856074 2856074数据手册

2856074封装设计

查看详情并下载
Symbol
Footprint
3D Model
