2839402

产品分类: 电路保护
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,浪涌保护器-基座,PT4-BE,菲尼克斯 浪涌保护器, PT 4-BE 系列, 浪涌保护器
供应商型号: 2416070
供应商: 欧时
标准整包数: 10
PHOENIX CONTACT 电路保护 2839402

2839402概述

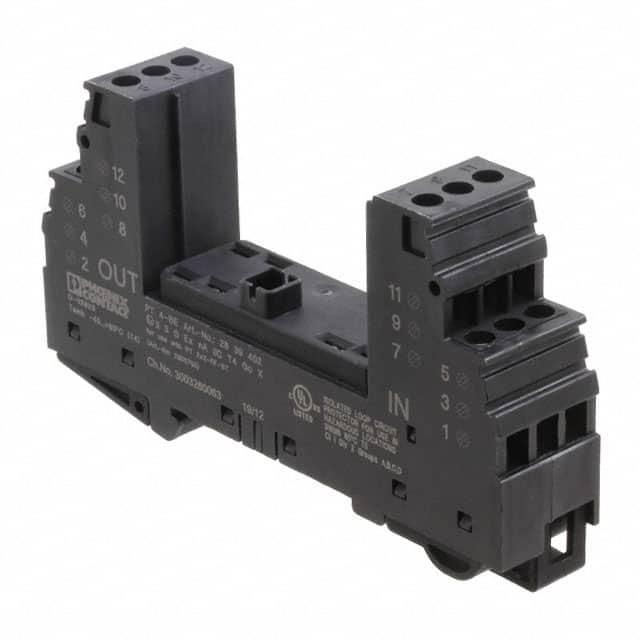

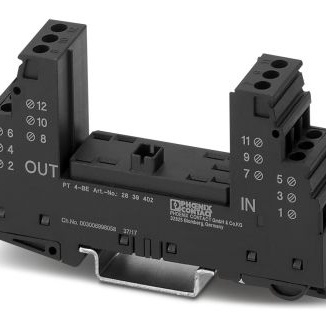

    Surge Protection Base Element - PT 4-BE (2839402)



    1. 产品简介




    概述

    PT 4-BE 是一种用于保护插头(PT)的浪涌保护基座元件,专门设计用于保护四线浮动信号电路。此基座位于连接端3-4(接地)和9-10之间,便于安装在NS 35/7.5和NS 35/15导轨上,具有17.5mm的宽度。

    应用领域

    PT 4-BE 主要应用于工业自动化、楼宇自动化、能源管理等领域,用于保护敏感电子设备免受电压瞬变和浪涌的影响。


    2. 技术参数




    | 参数 | 值 |
    | --- | --- |
    | 尺寸(高×宽×深) | 89.8 mm × 17.7 mm × 52 mm |
    | 阻燃等级 | UL 94 V0 |
    | 工作温度范围 | -40°C 至 85°C |
    | 防护等级 | IP20 |
    | 连接方式 | 螺钉连接 |
    | 导体截面(绞合) | 最小 0.2 mm², 最大 2.5 mm² |
    | 导体截面(实心) | 最小 0.2 mm², 最大 4 mm² |
    | 额定电压 | 无 |
    | 适用标准 | IEC 61643-21, DIN EN 61643-21 |


    3. 产品特点和优势




    PT 4-BE 具备以下独特功能和优势:

    - 可通过CHECKMASTER进行插头检查,确保系统运行状态良好。
    - 设计为两部分结构,便于维护,且基础部件可作为安装的一部分保持不变。
    - 实现了一致的插件信号电路保护。
    - 在测试和维护过程中,可以阻抗中性断开插件,以保护设备安全。


    4. 应用案例和使用建议




    应用案例

    PT 4-BE 适用于各种需要浪涌保护的应用场景,如工厂自动化控制柜、变电站等。例如,在一个工业自动化系统中,PT 4-BE 可以安装在控制柜内,保护信号线路免受外部雷击或电力系统故障引起的电压瞬变影响。

    使用建议

    在使用 PT 4-BE 时,应注意选择合适的螺钉扭矩(0.5 Nm),并根据实际导体尺寸选择合适的连接方式(绞合或实心导体)。在接线时,确保所有连接牢固可靠,避免松动导致的安全隐患。


    5. 兼容性和支持




    PT 4-BE 可与多种导轨(如 NS 35/7.5 和 NS 35/15)兼容。Phoenix Contact 提供全面的技术支持和售后服务,包括安装指南、使用手册以及技术支持热线,确保客户能够顺利安装和使用产品。


    6. 常见问题与解决方案




    | 问题 | 解决方案 |
    | --- | --- |
    | 螺丝松动导致接触不良 | 确保按照规定的扭矩(0.5 Nm)拧紧螺丝 |
    | 插头无法正常插入 | 检查是否有异物阻碍插头,或确认插头是否正确对齐 |
    | 设备过热 | 检查安装环境是否符合要求,确保通风良好 |


    7. 总结和推荐




    综合评估

    PT 4-BE 是一款专为工业自动化领域设计的高品质浪涌保护基座元件。它具备易于维护的设计、高效的浪涌保护能力和广泛的应用兼容性,使其在市场上具备显著的竞争优势。

    推荐使用

    鉴于其卓越的性能和可靠性,我们强烈推荐使用 PT 4-BE 用于各种需要浪涌保护的应用场景,尤其是在对系统安全性有较高要求的工业环境中。

2839402参数

参数
类型 -
长*宽*高 52mm*17.7mm*90mm
安装方式 DIN导轨安装
零件状态 在售

2839402厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2839402数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 电路保护 PHOENIX CONTACT 2839402 2839402数据手册

2839402封装设计

查看详情并下载
Symbol
Footprint
3D Model
