LC1D32E7C

产品分类: 电路保护
产品描述:
供应商型号: LC1D32E7C
供应商: 国内现货
标准整包数: 1
SCHNEIDER/施耐德 电路保护 LC1D32E7C

LC1D32E7C概述

    文章标题:LC1D32E7 TeSys D 接触器技术手册解析

    1. 产品简介

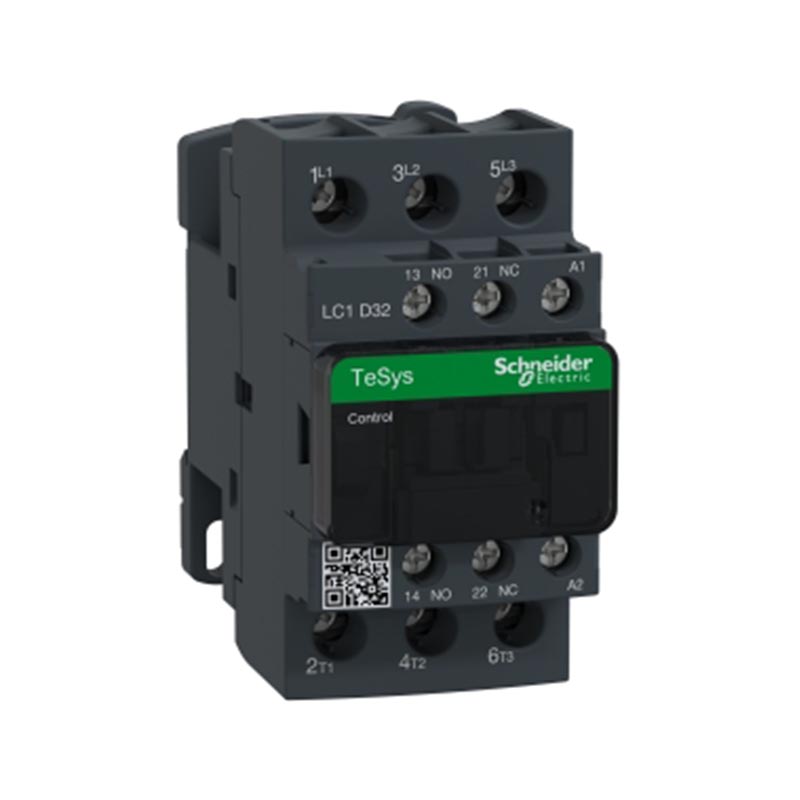

    LC1D32E7 是施耐德电气推出的一款 TeSys D 系列接触器,专为电机控制和电阻性负载设计。该产品采用 3 极(3NO)设计,额定电流为 32 A,可支持最高 440 V 的交流电压,具有高可靠性和多功能性。其典型应用包括工业自动化设备、泵站系统、输送线控制以及其他需要频繁通断的场景。

    2. 技术参数


    以下是 LC1D32E7 的关键技术规格:
    | 参数 | 规格 |

    | 额定电压 (Ue) | ≤440 V AC |
    | 额定电流 (Ie) | 32 A AC-3 @ ≤60°C |
    | 控制电压 (Uc) | 48 V AC 50/60 Hz |
    | 最大功率容量 (kW) | 15 kW @ 380-400 V AC |
    | 接触器极数 | 3P |
    | 辅助触点配置 | 1 NO + 1 NC |
    | 冲击电压等级 | 6 kV (符合 IEC 60947) |
    | 最小切换电流 | 5 mA (信号回路) |
    | 工作温度范围 | -5...+60°C 操作,-60...+80°C 存储 |
    | 高度/宽度/深度 | 85 mm x 45 mm x 92 mm |

    3. 产品特点和优势


    LC1D32E7 接触器凭借以下优势脱颖而出:
    - 高可靠性:经过严格的电气和机械测试,确保长期运行的稳定性。
    - 多用途设计:支持多种电机功率(从 7.5 kW 到 18.5 kW),满足不同应用场景需求。
    - 灵活连接方式:提供多种电缆终端设计,便于安装与维护。
    - 环境适应性强:能够在极端温度和震动条件下稳定工作。
    - 环保认证:符合 RoHS 和 REACH 标准,符合可持续发展要求。

    4. 应用案例和使用建议


    应用案例:
    - 用于控制工业输送带,需要频繁启动/停止多个电机。
    - 在泵站系统中作为主开关装置,保护电动机免受短路和过载的影响。
    使用建议:
    - 为提高安全性,建议配合额定电流 63 A 的熔断器使用。
    - 当环境温度高于 60°C 时,需适当降容使用,以延长产品寿命。
    - 使用前检查控制回路接线是否正确,并确认接触器与所驱动负载匹配。

    5. 兼容性和支持


    LC1D32E7 可与同类系列其他模块化组件兼容,如辅助继电器、隔离模块等。此外,施耐德电气提供全面的技术支持和售后服务,包括在线知识库、现场培训和技术咨询。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动时间过长 | 检查控制电压是否低于最低操作电压 0.8 Uc |
    | 短路后无法正常复位 | 更换受损的熔断器 |
    | 接触器发热严重 | 检查接线是否紧固,并调整负载电流至额定值 |

    7. 总结和推荐


    LC1D32E7 是一款集高性能、多功能于一体的接触器,适用于广泛的工业应用场景。凭借其卓越的电气性能、耐用性和易用性,非常适合需要高可靠性的电机控制系统。总体而言,推荐此款接触器用于需要频繁通断的大功率设备场合。
    推荐指数:★★★★☆

LC1D32E7C厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

LC1D32E7C数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 电路保护 SCHNEIDER/施耐德 LC1D32E7C LC1D32E7C数据手册
