31109

产品分类: 电路保护
产品描述:
供应商型号: 2471733
供应商: 欧时
标准整包数: 1
SCHNEIDER/施耐德 电路保护 31109

31109概述


    产品简介

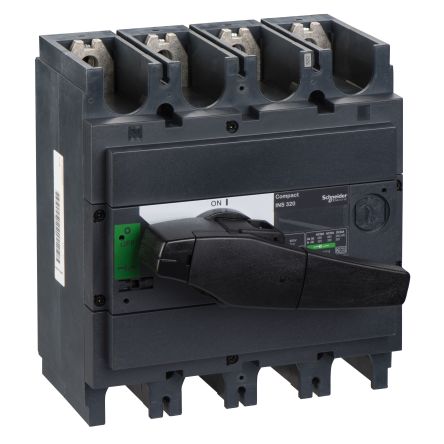

    Compact INS系列的Lasttrennsch. INS320是一款适用于高压交流电和直流电的断路器,主要应用于电力系统、工业自动化控制、配电网络等关键领域。该产品能够有效地切断电路,保证系统的安全运行,并且具有高可靠性、高防护等级的特点。它配备有直接前操作杆,并提供多种颜色选择,以满足不同的安装需求。

    技术参数


    - 额定电流 (Ie):
    - DC-23A: 320 A (DC 125 V, 2极串联)
    - AC-22A: 320 A (AC 50/60 Hz, 220/240 V)
    - AC-23A: 320 A (AC 50/60 Hz, 690/690 V)
    - 额定短路电流 (Icm):
    - 330 kA (690 V AC 50/60 Hz, 前置保护开关)
    - 50 kA (690 V AC 50/60 Hz, 断路器单独使用)
    - 额定隔离电压 (Ui):
    - 750 V AC 50/60 Hz
    - 冲击电压 (Uimp):
    - 8 kV (符合IEC 60947-3标准)
    - 热稳定性电流 (Ith):
    - 320 A (60°C)
    - 耐短路时间电流 (Icw):
    - 11.5 kA (3 s)
    - 20 kA (1 s)
    - 4 kA (30 s)
    - 4.9 kA (20 s)
    - 机械寿命:
    - 10000 次循环
    - 电气寿命:
    - AC-22A: 1500 次循环 (440 V AC 50/60 Hz)
    - AC-23A: 1500 次循环 (440 V AC 50/60 Hz)
    - DC-23A: 1000 次循环 (250 V DC)

    产品特点和优势


    Compact INS断路器以其卓越的性能在同类产品中脱颖而出。具备高额定电流和短路电流处理能力,能有效保护系统不受短路故障的影响。其IP40防护等级和IK07抗冲击等级确保了其在恶劣环境下的稳定运行。此外,该产品还具备绿品认证,符合RoHS标准,体现了公司在可持续发展方面的承诺。

    应用案例和使用建议


    Compact INS320常用于工业自动化控制系统中,例如风力发电站、化工厂等需要高可靠性和大功率传输的应用场合。考虑到其高防护等级和长寿命特性,建议在复杂多变的环境中使用时,采取额外的保护措施,如安装外壳,以确保其正常运行。同时,定期检查和维护也是必不可少的,这有助于延长其使用寿命并保持最佳性能。

    兼容性和支持


    Compact INS320断路器与市场上广泛使用的其他电子元件和设备具有良好的兼容性。产品获得了CCC和KEMA-KEUR认证,确保其符合相关行业标准。制造商提供了全面的技术支持和服务,包括安装指导、故障排查和售后服务,为用户提供全方位的保障。

    常见问题与解决方案


    1. 问题: 断路器无法闭合。
    - 解决方法: 检查是否有过载情况,确认电源电压是否正确,进行重置操作。
    2. 问题: 断路器跳闸后不复位。
    - 解决方法: 查看是否有内部故障或外部短路现象,更换相应的部件。
    3. 问题: 设备启动时断路器跳闸。
    - 解决方法: 确认负载是否过大,调整负载或更换更高额定电流的断路器。

    总结和推荐


    Compact INS320断路器凭借其出色的额定电流和短路电流处理能力,以及高度的可靠性和稳定性,在工业自动化控制领域表现出色。对于那些寻求高性能、高可靠性的断路器应用的企业来说,Compact INS320无疑是一个值得信赖的选择。综合考虑其技术和经济性能,强烈推荐使用此产品。

31109厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

31109数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 电路保护 SCHNEIDER/施耐德 31109 31109数据手册
