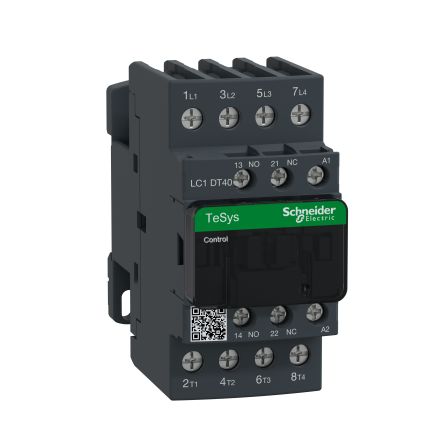

LC1DT40FE7

产品分类: 电路保护
产品描述:
供应商型号: 6089942
供应商: 欧时
标准整包数: 1
SCHNEIDER/施耐德 电路保护 LC1DT40FE7

LC1DT40FE7概述

    TeSys D 接触器产品技术手册

    产品简介


    TeSys D 接触器是一款专为电阻负载设计的电子元器件,型号为LC1DT40FE7。该接触器具有四极(4P)和四常开(4 NO)接点配置,适用于交流-1类别下的额定电压不超过440伏特的电路。接触器的主要控制电压为115伏特交流电,频率为50/60赫兹。此外,它还配备了1个常开(NO)和1个常闭(NC)辅助触点,适用于多种电气系统。

    技术参数


    以下是该接触器的主要技术参数和技术规格:
    - 应用范围:交流-1,适用于电阻负载。
    - 额定电压:交流电压(AC)下,最高为690伏特;直流电压(DC)下,最高为300伏特。
    - 额定电流:40安培(在≤60℃条件下),在≤440伏特的电路中。
    - 控制电路电压:115伏特交流电,频率为50/60赫兹。
    - 绝缘电压:在功率电路中,额定绝缘电压为690伏特,符合IEC 60947-4-1标准。
    - 耐受电流:常规自由空气热电流,在≤60℃条件下,40安培(功率电路),10安培(信号电路)。
    - 额定短时耐受电流:在功率电路中,最高可达380安培(≤40℃,1秒)。
    - 平均阻抗:2毫欧姆(在50赫兹下,Ith为40安培)。
    - 连接方式:控制电路采用螺丝压紧端子,支持1至2.5平方毫米的电缆;功率电路采用插头连接,支持2.5至16平方毫米的电缆。
    - 温度范围:操作温度范围为-5℃到60℃,存储温度范围为-60℃到80℃。
    - 海拔高度:3000米以内无需温度降额处理。
    - 环境防护等级:IP20(前部),符合IEC 60529标准。

    产品特点和优势


    TeSys D 接触器在以下几个方面展现了显著的优势:
    - 高可靠性:符合EN/ISO 13849-1标准的安全可靠性等级B10d达到1369863次循环(带额定负载)。
    - 广泛的适用性:额定操作电流高达40安培,适合多种工业和商业应用。
    - 高性能材料:选用高品质材料制造,确保接触器能够在极端环境下稳定运行。
    - 环境友好:符合RoHS标准,无有害物质(SVHC)超过阈值,是可持续发展的绿色产品。

    应用案例和使用建议


    TeSys D 接触器可广泛应用于各种需要频繁开关操作的场合,如电机控制、照明系统、空调控制系统等。以下是一些建议:
    - 应用实例:在一个典型的空调系统中,该接触器可以用于控制压缩机的启动和停止,以确保高效且可靠的运行。
    - 使用建议:在安装过程中,确保所有电缆的连接稳固,定期检查连接处的紧固程度,以避免因接触不良导致的故障。

    兼容性和支持


    TeSys D 接触器兼容多种电气设备,支持的标准和认证包括:
    - 国际标准:IEC 60947系列标准。
    - 地区标准:CSA、UL、BV、DNV、GL、GOST等。
    - 制造商支持:Schneider Electric提供全面的技术支持和售后服务,保证客户能够获得及时有效的帮助。

    常见问题与解决方案


    以下是一些可能遇到的常见问题及其解决方案:
    - 问题1:接触器无法正常工作。
    - 解决办法:检查控制电路电压是否在正常范围内(0.8...1.1Uc),确保所有接线正确且牢固。
    - 问题2:接触器发出异常噪音。
    - 解决办法:检查是否有异物进入接触器内部,必要时请专业人员进行清理或更换。
    - 问题3:接触器接点烧蚀。
    - 解决办法:定期清洁接点,保持接触良好;如有严重损坏,请及时更换新的接触器。

    总结和推荐


    TeSys D 接触器以其卓越的性能、广泛的应用范围和良好的用户支持,成为了市场上的一款优秀产品。它不仅符合多项国际标准,还能适应各种恶劣环境,因此非常适合作为工业和商业电气系统的可靠组件。综上所述,强烈推荐这款产品给需要高可靠性接触器的用户。

LC1DT40FE7厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。
