LC1D098B7C

产品分类: 电路保护
产品描述:
供应商型号: 6401241
供应商: 海外现货
标准整包数: 1
SCHNEIDER/施耐德 电路保护 LC1D098B7C

LC1D098B7C概述

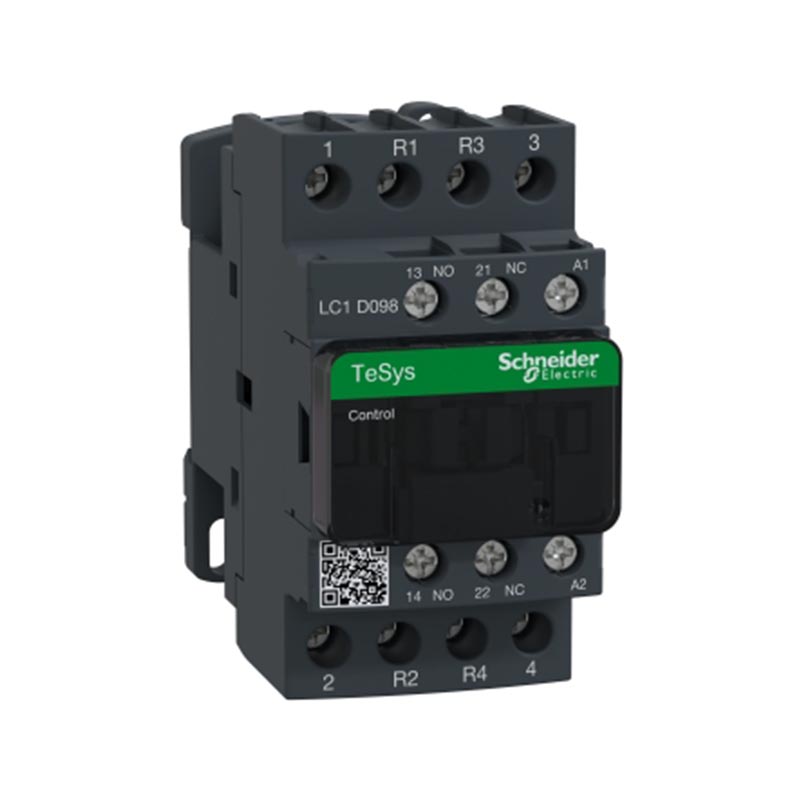

    TeSys D 四极接触器 LC1D098B7C 产品综述

    1. 产品简介


    产品类型: 接触器
    主要功能: 用于接通分断正常启动的鼠笼电机,适用于功率因数大于等于0.95的交流负载。
    应用领域: 广泛应用于工业自动化控制系统、电力系统等领域。

    2. 技术参数


    | 参数类别 | 具体数值 |

    | 产品系列 | TeSys D |
    | 产品名称 | D |
    | 产品短名 | LC1D |
    | 额定工作电流 [Ie] | 9 A (AC-3, Ue<= 440 V, θ<= 60 °C) |
    | 20 A (AC-1, Ue<= 440 V, θ<= 60 °C) |
    | 额定工作电压 [Ue] | 电源回路: <= 690 V |
    电源回路: <= 225 V |
    | 额定冲击耐受电压 [Uimp] | 6 kV (符合 IEC 60947) |
    | 电气寿命 | 0.6 百万次 (AC-1) |
    2 百万次 (AC-3) |
    | 机械寿命 | 15 kA².s |
    | 最大操作频率 | 3600 次/小时 (环境温度 <= 60 °C) |
    | 动作时间 | 分断: 4...19 ms |
    闭合: 12...22 ms |
    | 控制电压限额 | 释放: 0.3...0.6 Uc 50/60 Hz |
    运行: 0.8...1.1 Uc 50 Hz |
    运行: 0.85...1.1 Uc 60 Hz |
    | 保温功耗 (VA) | 7.5 VA (60 Hz) |
    7 VA (50 Hz) |
    | 约定发热电流 [Ith] | 信号回路: 10 A (θ<= 60 °C) |
    电源回路: 20 A (θ<= 60 °C) |
    | 平均阻抗 | 2.5 mΩ (Ith 50 Hz) |
    | 热消散 | 2...3 W (50/60 Hz) |
    | 额定短时耐受电流 [Icw] | 信号回路: 100 A (持续时间: 1 s) |
    信号回路: 120 A (持续时间: 500 ms) |
    信号回路: 140 A (持续时间: 100 ms) |
    电源回路: 105 A (持续时间: 10 s) |
    电源回路: 61 A (持续时间: 1 分钟) |
    电源回路: 30 A (持续时间: 10 分钟) |
    | 额定绝缘电压 [Ui] | 电源回路: 690 V (符合 IEC 60947-4-1) |
    信号回路: 690 V (符合 IEC 60947-1) |

    3. 产品特点和优势


    独特功能和优势:
    - 高可靠性: 电气寿命长达百万次,保证长期稳定运行。
    - 环境适应性强: 工作温度范围广,从-5°C到60°C,能够适应各种恶劣环境。
    - 抗冲击、振动性能强: 机械强度高,能承受较高的冲击和振动。
    - 安全性高: 具备额定短时耐受电流,有效防止短路和过载,确保设备安全。
    - 绿色环保: 符合RoHS法规和REACH法规,材料环保,可持续发展。

    4. 应用案例和使用建议


    应用案例:
    - 在工业自动化控制系统中,LC1D098B7C被广泛应用于电动机的启动和停止控制。
    - 适用于功率因数大于等于0.95的交流负载,在工厂生产线、空调系统、工业机器人等设备中均有应用。
    使用建议:
    - 在选择该接触器时,确保其额定电流符合实际应用要求。
    - 在安装过程中注意正确的扭矩要求,避免螺栓松动导致接触不良。
    - 定期检查接触器的工作状态,及时更换损坏部件,确保设备长期可靠运行。

    5. 兼容性和支持


    兼容性:
    - LC1D098B7C可与其他符合IEC标准的电子元器件配套使用,如继电器、传感器等。
    - 该产品通过CCC认证,符合中国国家强制性产品认证标准。
    支持和维护:
    - 施耐德电气提供全面的技术支持和服务,包括产品咨询、维修和技术培训等。
    - 用户手册中详细列出了产品的安装、调试和维护步骤,用户可根据手册进行操作。

    6. 常见问题与解决方案


    | 问题 | 解决方法 |

    | 接触器频繁跳闸 | 检查负载是否超过额定电流,调整控制电路;确认接触器工作环境是否正常。 |
    | 触点烧蚀 | 更换损坏的触点;检查控制电路是否存在过电压情况。 |
    | 动作时间过长 | 调整电源电压至正常范围;检查接触器内部是否有机械卡滞现象。 |

    7. 总结和推荐


    综合评估:
    - TeSys D四极接触器LC1D098B7C是一款高可靠性的电子元器件,适用于多种工业应用场合。
    - 产品具备良好的环境适应性和安全性,使用寿命长,维护成本低。
    推荐:
    - 该接触器适合对可靠性有较高要求的应用场合,如工业自动化控制、电力系统等。
    - 施耐德电气作为知名品牌,提供了全方位的技术支持和售后服务,用户可以放心选用。
    通过以上分析,TeSys D四极接触器LC1D098B7C在工业自动化控制领域具有较高的市场竞争力,值得在相关应用中考虑选用。

LC1D098B7C厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

LC1D098B7C数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 电路保护 SCHNEIDER/施耐德 LC1D098B7C LC1D098B7C数据手册
