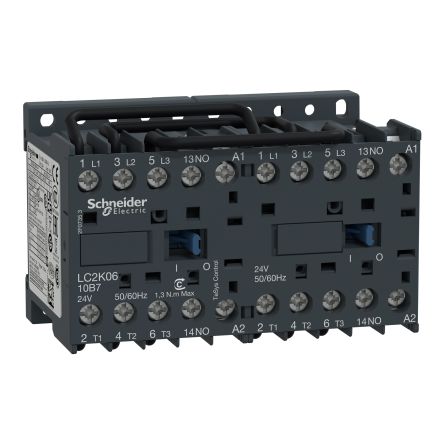

LC2K0610E7

产品分类: 电路保护
产品描述:
供应商型号: 6097448
供应商: 欧时
标准整包数: 1
SCHNEIDER/施耐德 电路保护 LC2K0610E7

LC2K0610E7概述

    电子元器件技术手册:接触器产品概述

    1. 产品简介


    接触器是一种广泛应用于工业控制系统的电子元件,用于切换电流并控制电动机和其他负载。根据手册的内容,该产品系列包括接触器(Contactors)和反向接触器(Reversing Contactors),具体型号为LCp-K和LPp-K。这些接触器主要用于电机控制,尤其适用于6至12安培的应用范围,且其操作频率属于AC-3类,即适用于交流电路中的电阻负载、加热、照明等。

    2. 技术参数


    接触器的主要技术参数如下:
    - 操作电压:操作电压范围为12V到690V。
    - 额定电流:额定电流范围包括6A、9A、12A。
    - 温度等级:环境温度范围为-25°C到+50°C,存储温度范围为-50°C到+80°C。
    - 绝缘电压:额定绝缘电压(Ui)为690V,符合IEC/EN 60947-4-1标准。
    - 额定冲击耐受电压(Uimp):额定冲击耐受电压为8kV。
    - 操作频率:额定操作频率为50Hz/60Hz,最大操作频率为400Hz。
    - 防护等级:接触器具有良好的防护等级,能够抵抗高振动和冲击,且材料为自熄材料(V1级)。

    3. 产品特点和优势


    - 环境适应性强:接触器适用于多种环境条件,包括高振动、高冲击、高温和低温。
    - 高可靠性:通过多个标准认证(如IEC/EN 60947-1、IEC/EN 60947-4-1等),确保高可靠性和稳定性。
    - 高效能:操作时间短,最大免疫微断时间可达2ms,满足高速操作需求。
    - 安全设计:具备安全电路分离特性,达到VLSV(Very Low Safety Voltage)要求,提升安全性。

    4. 应用案例和使用建议


    接触器可广泛应用于电力系统、自动化设备、机械设备等领域。例如,在工厂自动化设备中,可以用于控制电机的启停,确保设备的安全运行。使用时应注意以下几点:
    - 安装位置:接触器应垂直安装,确保最佳散热效果。
    - 接线方式:可根据实际应用选择螺丝压接、弹簧端子连接或快插连接方式,保证连接稳固可靠。
    - 过载保护:针对不同功率的电机,选择合适的接触器型号,并配备适当的熔丝以提供过载保护。

    5. 兼容性和支持


    - 兼容性:接触器支持多种电气标准,包括UL、CSA、DEMKO等,易于与多种系统集成。
    - 厂商支持:厂商提供详细的安装指南和技术支持服务,确保客户能够正确安装和维护接触器。

    6. 常见问题与解决方案


    - 问题1:接触器无法正常吸合
    - 解决办法:检查控制电压是否在正常范围内,确保控制回路无故障。
    - 问题2:接触器操作频繁导致过热
    - 解决办法:检查工作环境温度是否过高,适当降低负载或增加冷却措施。
    - 问题3:接触器操作时间过长
    - 解决办法:检查控制电压是否稳定,更换损坏的电容器或其他相关元件。

    7. 总结和推荐


    综上所述,接触器作为一种可靠的开关设备,其优异的性能和广泛的适用范围使其成为工业自动化领域的理想选择。在使用过程中,需注意正确的安装和维护,以充分发挥其效能。建议优先选择该品牌的产品,以确保系统的高效、稳定运行。
