LC1D115M5

产品分类: 电路保护
产品描述:
供应商型号: Q-LC1D115M5
供应商: 国内现货
标准整包数: 0

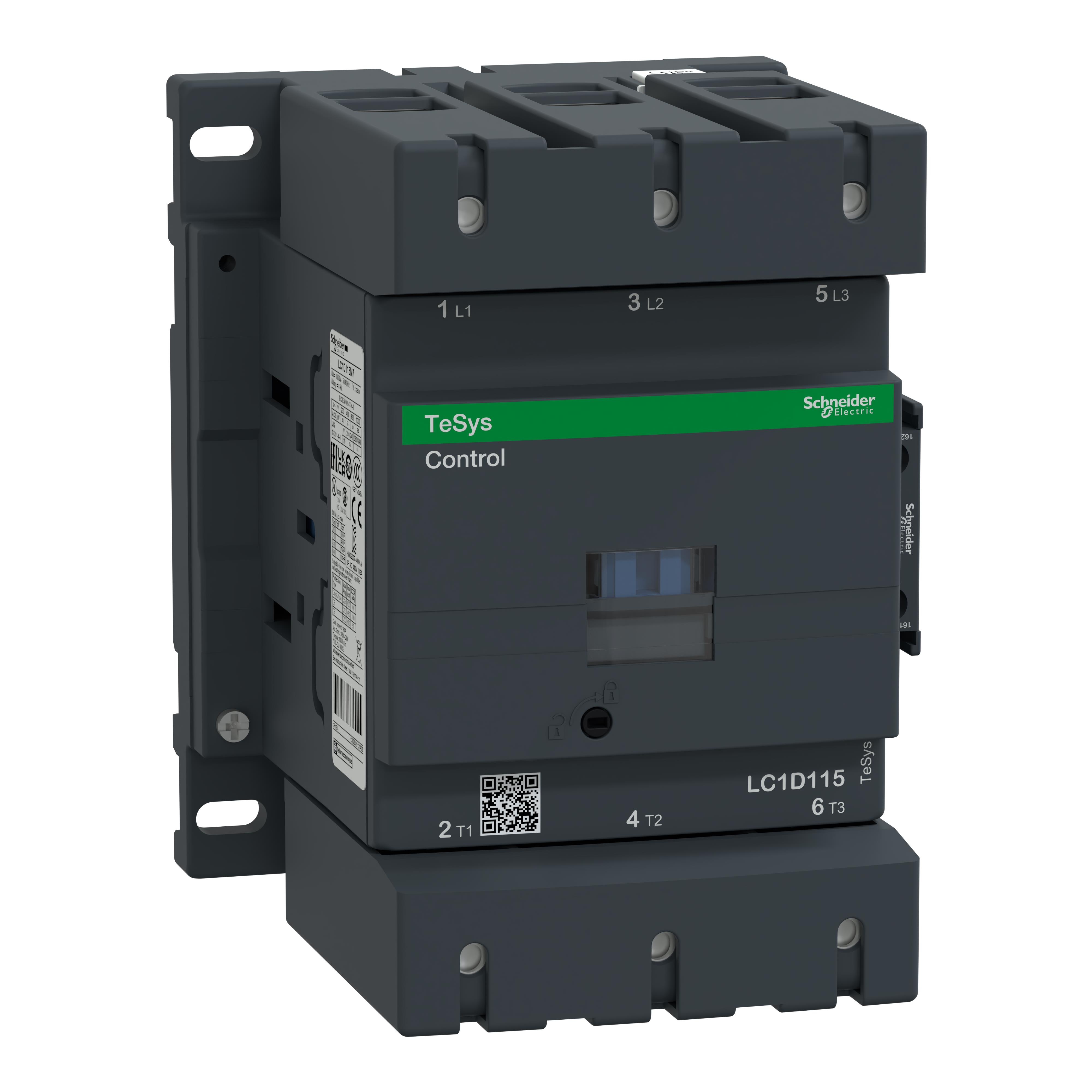

SCHNEIDER/施耐德 电路保护 LC1D115M5

LC1D115M5概述

    TeSys D 电子元器件产品技术手册

    产品简介


    TeSys D 系列是由施耐德电气生产的一种高性能电动机保护装置,适用于电机控制和电阻负载的应用场景。其核心型号为LC1D115M5,具有三相短路保护功能。此型号特别适合在400V AC3环境下工作,具备高可靠性及稳定的电流控制能力,可广泛应用于工业自动化、能源管理等领域。

    技术参数


    - 型号:LC1D115M5
    - 功率:55 kW
    - 额定电流:115 A
    - 额定电压:400 V AC3
    - 控制线圈电压:220 V AC
    - 额定电流(电机控制):115 A (≤60°C) @ ≤440 V AC AC-3
    - 电机功率:30 kW 至 80 kW (不同电压下的电机功率有所不同)
    - 控制线圈频率:50 Hz
    - 触点数量:3P + 3S
    - 控制电路电压:220 V AC 50 Hz
    - 触点类型:机械连接型(1S + 1Ö),反射型接触器(1 NC)
    - 防护等级:IP20
    - 工作温度范围:-5°C 至 60°C (操作),-60°C 至 80°C (存储)
    - 安装高度:3000米无降容
    - 重量:2.5公斤
    - 尺寸:158mm (高) x 120mm (宽) x 136mm (深)

    产品特点和优势


    TeSys D 的独特之处在于其广泛的电机保护能力以及优异的电气和机械寿命。其设计考虑到了多种工作条件,例如在复杂工业环境中长时间稳定运行。该系列产品还具有良好的热稳定性,能够在极端条件下保持出色的性能。同时,TeSys D 拥有较低的操作噪音和较小的体积,使得它成为各种工业应用的理想选择。

    应用案例和使用建议


    TeSys D 系列的产品主要应用于工业电机控制领域,如工厂生产线、能源管理系统、泵站、压缩机等。在具体使用过程中,用户应根据不同的电机负载和工作环境调整其设置,以确保最佳的工作状态。对于那些需要频繁启动和停止的场合,建议采用具有较高电气寿命的型号。

    兼容性和支持


    TeSys D 系列产品与市场上多数标准控制系统兼容,包括UL 508、CSA C22.2 No 14、EN 60947-4-1等认证标准。制造商提供了详尽的技术支持和维护服务,确保用户能够获得最佳的使用体验和售后服务。

    常见问题与解决方案


    1. 问:如何测试TeSys D 是否正常工作?
    - 答:可以通过观察产品上的LED指示灯或检查控制电路的电压来判断其工作状态。

    2. 问:当产品发生故障时怎么办?
    - 答:首先检查电源输入是否正常,然后查看是否有任何物理损伤。若问题持续存在,建议联系制造商获取专业支持。

    总结和推荐


    综上所述,TeSys D 系列电子元器件以其强大的电机保护能力和卓越的电气性能,在多个行业应用中表现出色。无论是稳定性、耐用性还是兼容性方面都具有明显的优势。鉴于其广泛的应用场景和可靠的表现,强烈推荐在各类工业电机控制系统中使用。

LC1D115M5厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

LC1D115M5数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 电路保护 SCHNEIDER/施耐德 LC1D115M5 LC1D115M5数据手册
