LTMEV40BD

产品分类: 电路保护
产品描述:
供应商型号: LTMEV40BD
供应商: 国内现货
标准整包数: 1
SCHNEIDER/施耐德 电路保护 LTMEV40BD

LTMEV40BD概述

    LTMEV40BD 技术手册概述

    产品简介

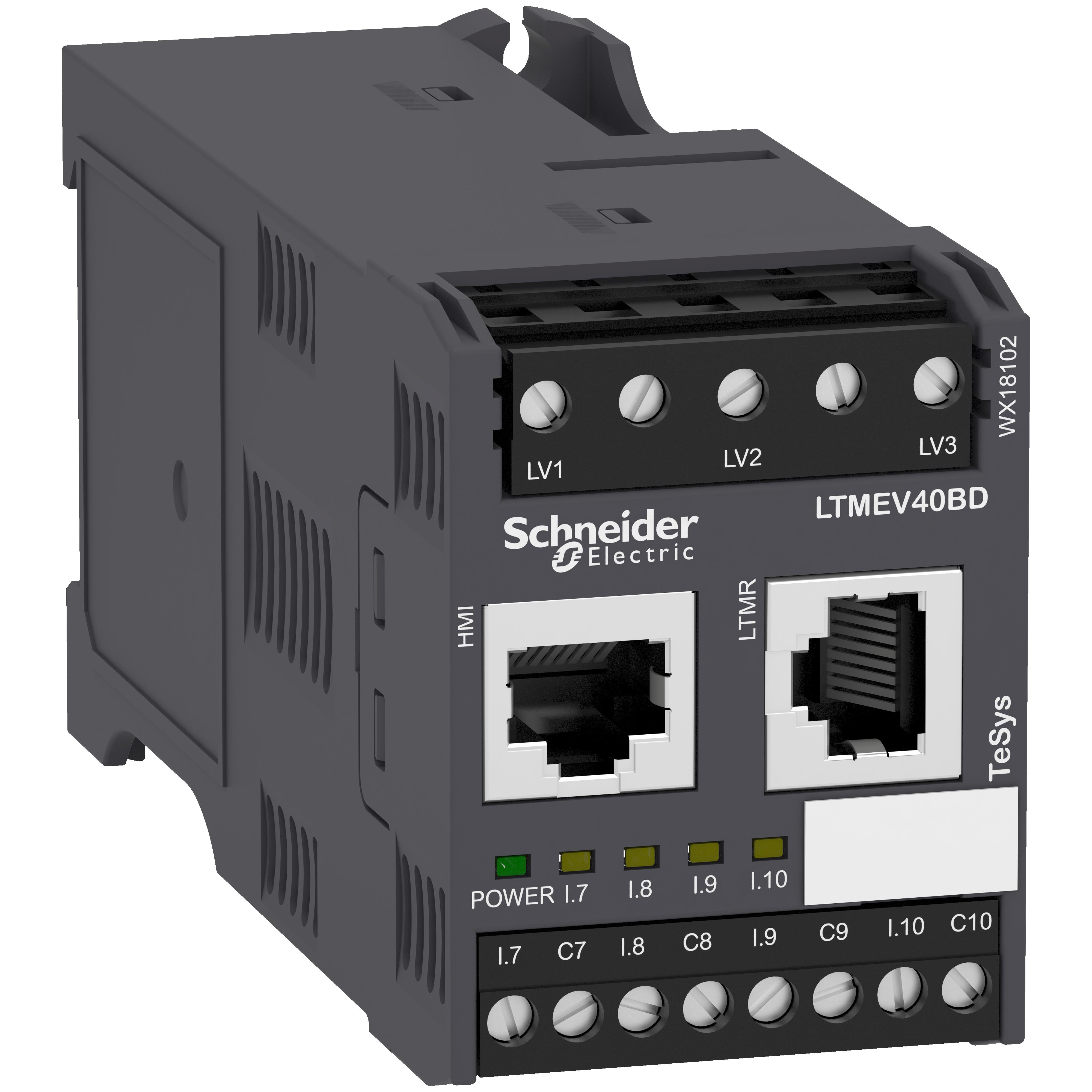

    LTMEV40BD 是一款由施耐德电气生产的 TeSys T 系列扩展模块。它主要用于设备监控和控制,适用于低压直流供电环境(24 V DC)。该模块与 TeSys T LTMR 控制器及 Motormanagement 兼容,能够通过控制器供电。LTMEV40BD 的设计目标是提供精准的电力监控功能,包括有功功率、无功功率和功率因数的测量。

    技术参数


    - 电气隔离电压 (Ui):690 V,符合 UL 508, CSA C22.2 No 14 和 EN/IEC 60947-1 标准。
    - 冲击电压耐受能力 (Uimp):6 kV (电流或电压测量回路),0.8 kV (电流供电及输入输出)。
    - 逻辑输入:数量为 4 个,输入电流 7 mA,输入电压逻辑状态 0 时 < 5 V,逻辑状态 1 时 < 15 V。
    - 操作频率:最大触发频率 2 Hz,最高操作速率 1800 周/小时。
    - 测量精度:电压精度 1% (100-830 V),有功和无功功率精度 5%,功率因数精度 3% (当 cos φ > 0.6 时)。
    - 过电压类别:III 类。
    - 接线栅格尺寸:5.08 mm。
    - 连接方式:采用插头连接,导线截面面积范围为 0.2-2.5 mm² 或 AWG 24-AWG 14。
    - 重量:0.21 kg。
    - 外形尺寸:宽度 45 mm,高度 61 mm,深度 120.7 mm。

    产品特点和优势


    LTMEV40BD 模块的主要特点包括高电压隔离、高冲击电压耐受能力和精确的测量精度。这些特性使其特别适合在工业环境中进行电力监控,以确保设备稳定运行。其紧凑的设计和广泛的适用温度范围也使得 LTMEV40BD 能够适应各种恶劣的工作条件。

    应用案例和使用建议


    LTMEV40BD 可广泛应用于工厂自动化、能源管理和楼宇管理系统中。例如,在一个复杂的工业控制场景中,该模块可以用于监测电动机和其他电气设备的运行状态。使用建议包括在安装前仔细检查所有电气连接是否正确,并在系统调试过程中进行多次测试以验证其性能。

    兼容性和支持


    LTMEV40BD 与 TeSys T LTMR 控制器和 Motormanagement 高度兼容。施耐德电气提供了详尽的技术文档和支持服务,包括安装指南、故障排除手册和软件工具,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:模块无法正常工作。
    解决方案:检查所有连接是否正确且紧固,确认供电电压是否符合要求。

    2. 问题:测量结果不准确。
    解决方案:重新校准模块或联系技术支持进行进一步诊断。
    3. 问题:设备震动后出现异常。
    解决方案:检查固定装置是否稳固,确保符合相关机械抗振标准。

    总结和推荐


    LTMEV40BD 作为一款功能强大且高度可靠的电力监控模块,其卓越的电气隔离能力和广泛的适用性使其成为工业应用中的理想选择。鉴于其广泛的应用场景和全面的支持服务,我们强烈推荐用户考虑将 LTMEV40BD 用于其电力管理项目。

LTMEV40BD厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

LTMEV40BD数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 电路保护 SCHNEIDER/施耐德 LTMEV40BD LTMEV40BD数据手册

LTMEV40BD封装设计

查看详情并下载
Symbol
Footprint
3D Model
