首页  >  产品百科  >  31115

31115

产品分类: 电路保护
产品描述:
供应商型号: 2471736
供应商: 欧时
标准整包数: 1
SCHNEIDER/施耐德 电路保护 31115

31115概述

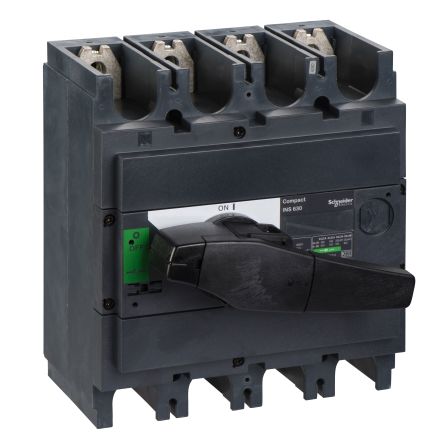

    # 电子元器件技术手册:Compact INS系列断路器

    产品简介


    基本介绍
    Compact INS系列断路器是一款适用于工业应用的高性能开关设备。该产品属于Compact系列的一部分,主要功能是实现负载的隔离和切换操作。它能够广泛应用于多种高压交流(AC)和直流(DC)供电系统,特别适合于电力分配、工业控制及设备保护等领域。
    主要功能
    Compact INS系列断路器能够实现以下关键功能:
    - 负载的隔离和切换
    - 高电流承载能力(630A)
    - 支持高压交流(690V AC)和直流(250V DC)供电系统
    - 采用坚固的外壳设计,以适应恶劣的工业环境
    应用领域
    Compact INS系列断路器主要应用于:
    - 工业自动化控制
    - 电力传输和配电
    - 设备保护
    - 智能建筑系统

    技术参数


    | 参数 | 值 |

    | 产品名称 | Compact INS |
    | 极数 | 4P |
    | 额定工作电流 | 630A |
    | 额定工作电压(交流) | 690V AC |
    | 额定工作电压(直流) | 250V DC |
    | 网络频率 | 50/60Hz |
    | 冲击耐压等级 | 8 kV |
    | 额定冲击耐受电压 | 330 kA @ 690V AC 50/60 Hz |
    | 工作温度范围(运行) | -25°C 至 +70°C |
    | 工作温度范围(储存) | -50°C 至 +85°C |
    | 规格尺寸 | 高度 205mm, 宽度 185mm, 深度 130mm |

    产品特点和优势


    独特功能
    - 高可靠性:Compact INS系列断路器具有较高的额定冲击耐受电压和机械寿命,保证其在各种极端条件下依然可以稳定运行。
    - 多环境适应性:具备广泛的适用电压范围和额定工作电流,满足不同工业应用场景的需求。
    - 高环保标准:符合ROHS标准,是一款绿色节能的环保产品。
    市场竞争力
    - 行业认可:通过多项认证(如CCC、KEMA-KEUR),确保产品的安全性和可靠性。
    - 耐用性强:具备出色的机械和电寿命,减少了因频繁操作导致的故障率。

    应用案例和使用建议


    应用案例
    Compact INS系列断路器已在多个工业项目中成功应用,例如高压电力传输系统、工业自动化生产线和智能建筑配电系统。这些项目展示了Compact INS系列断路器在负载隔离和切换方面的卓越性能。
    使用建议
    - 在选择合适的安装位置时,需要考虑设备的尺寸、重量以及周围的环境条件。
    - 定期进行检查和维护,特别是对接触点和接线端子的检查,以保持设备的良好运行状态。
    - 在进行接线操作前,务必确认断路器已经完全断开并接地,确保安全操作。

    兼容性和支持


    兼容性
    Compact INS系列断路器与其他同品牌设备具有良好的兼容性,可以方便地与其他控制系统和设备集成。此外,支持多种标准接口,便于现场安装和连接。
    支持和维护
    Schneider Electric提供全面的技术支持和售后服务,确保客户在使用过程中遇到任何问题都能得到及时有效的帮助。同时,产品还配备了详细的使用手册和故障排查指南,为用户提供全方位的支持。

    常见问题与解决方案


    1. 问题:断路器无法正常闭合
    - 解决方法:检查电源电压是否正常,确认所有接线端子已正确连接,并确保没有外部因素影响断路器的操作。

    2. 问题:断路器出现跳闸
    - 解决方法:首先检查负载情况,确认是否过载;其次检查控制回路是否有短路现象;最后查看断路器内部的保护装置是否触发。
    3. 问题:操作时有异常声音
    - 解决方法:关闭断路器电源,检查内部是否有异物或损坏部件,如果有必要,请联系专业维修人员进行检修。

    总结和推荐


    综合评估
    Compact INS系列断路器以其出色的性能和可靠的品质,在众多高压交流和直流供电系统中表现出色。其独特的设计特点和广泛的应用领域使其在市场上具有强大的竞争力。通过严格的质量控制和测试,确保了其在各种恶劣环境下也能保持优异的表现。
    推荐使用
    基于以上分析,强烈推荐Compact INS系列断路器作为工业应用中的首选断路器产品。无论是在复杂的工作环境中还是日常维护中,Compact INS系列断路器都展现了其无与伦比的优势和可靠性。

31115厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

31115数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 电路保护 SCHNEIDER/施耐德 31115 31115数据手册

31115封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 879.7243 ¥ 7433.6707
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 7433.67
