GV2PM10C

产品分类: 电路保护
产品描述:
供应商型号: GV2PM10C
供应商: 国内现货
标准整包数: 1

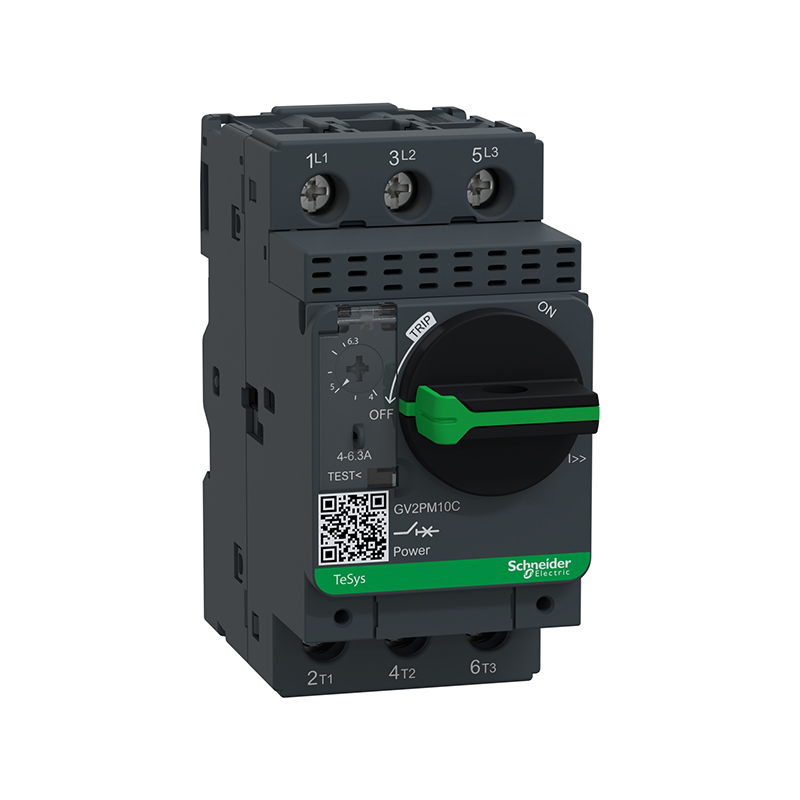

SCHNEIDER/施耐德 电路保护 GV2PM10C

GV2PM10C概述

    GV2PM10C 电机断路器技术手册

    1. 产品简介


    GV2PM10C 是一款由施耐德电气(Schneider Electric)生产的 TeSys 系列电机断路器。它主要应用于工业控制领域,用于保护电动机和其他负载免受过载和短路的影响。该断路器采用旋转旋钮控制方式,适用于三相交流电网络,具有出色的可靠性和耐用性。它的主要功能是提供短路和过载保护,确保电动机和相关设备的安全运行。

    2. 技术参数


    - 产品型号: GV2PM10C
    - 额定电流: 4-6.3 A
    - 电源类型: 三相交流电
    - 频率: 50/60 Hz (符合 IEC 60947-2 标准)
    - 控制类型: 旋转旋钮
    - 安装方式: 导轨安装
    - 安装位置: 水平/垂直
    - 电机功率:
    - 3 kW (440 V AC, 50/60 Hz)
    - 2.2 kW (415 V AC, 50/60 Hz)
    - 2.2 kW (400 V AC, 50/60 Hz)
    - 1.1 kW (230 V AC, 50/60 Hz)
    - 额定绝缘电压: 600 V AC (符合 UL 508 标准)
    - 额定冲击耐压: 6 kV (符合 IEC 947-2 标准)
    - 机械耐久性: 100000 次循环
    - 电气耐久性: 100000 次循环 (AC-3 440 V 额定电流)
    - 最大开关次数: 25 次/小时
    - 防护等级: IP20 (符合 IEC 60529 标准)
    - 操作温度范围: -20...60°C (开放式安装), -20...40°C (封闭式安装)
    - 存储温度范围: -40...80°C
    - 认证: CCC, TH, RoHS, REACH

    3. 产品特点和优势


    GV2PM10C 电机断路器具备以下特点和优势:
    - 高可靠性: 高达 100000 次的机械耐久性和电气耐久性,确保长期稳定运行。
    - 全面保护: 提供短路和过载保护,符合国际标准 IEC 60947-2 和 IEC 60947-4-1。
    - 高抗冲击性: 能够承受 11 毫秒内的 30G 冲击 (符合 IEC 60068-2-27),确保在恶劣环境下也能正常工作。
    - 环保设计: 符合 RoHS 和 REACH 标准,是一款绿色环保的产品。

    4. 应用案例和使用建议


    GV2PM10C 主要应用于工业自动化控制系统,如风机、泵、传送带等设备的电机保护。根据手册中的描述,该断路器可以应用于 3 kW 到 2.2 kW 的电动机保护。
    使用建议:
    - 安装位置: 尽量选择水平安装位置,以确保更好的散热效果。
    - 连接方式: 采用螺钉压线端子连接,确保良好的电气接触。
    - 环境条件: 在-20...60°C 的开放安装环境下使用,以避免因温度过高或过低导致的故障。

    5. 兼容性和支持


    GV2PM10C 与大多数标准导轨兼容,适用于广泛的应用场景。施耐德电气提供了详尽的技术支持文档和在线咨询服务,以帮助用户解决可能遇到的问题。

    6. 常见问题与解决方案


    - 问题: 电动机启动时断路器跳闸
    - 解决方案: 检查电动机的启动电流是否超过了断路器的设定值,必要时调整热磁保护设置。
    - 问题: 断路器长时间运行后温度升高
    - 解决方案: 检查安装位置的通风情况,确保有足够的散热空间。
    - 问题: 连接端子松动
    - 解决方案: 按照手册要求重新紧固螺钉,确保达到规定的紧固扭矩。

    7. 总结和推荐


    GV2PM10C 电机断路器凭借其高可靠性和广泛的适用范围,在工业控制领域具有显著的市场竞争力。它不仅能提供可靠的电机保护,还能在复杂环境中保持稳定的性能。因此,强烈推荐在需要电机保护的应用中使用这款断路器。

GV2PM10C厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

GV2PM10C数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 电路保护 SCHNEIDER/施耐德 GV2PM10C GV2PM10C数据手册

GV2PM10C封装设计

查看详情并下载
Symbol
Footprint
3D Model
