GB2CB16

产品分类: 电路保护
产品描述:
供应商型号: 3123718
供应商: 欧时
标准整包数: 1

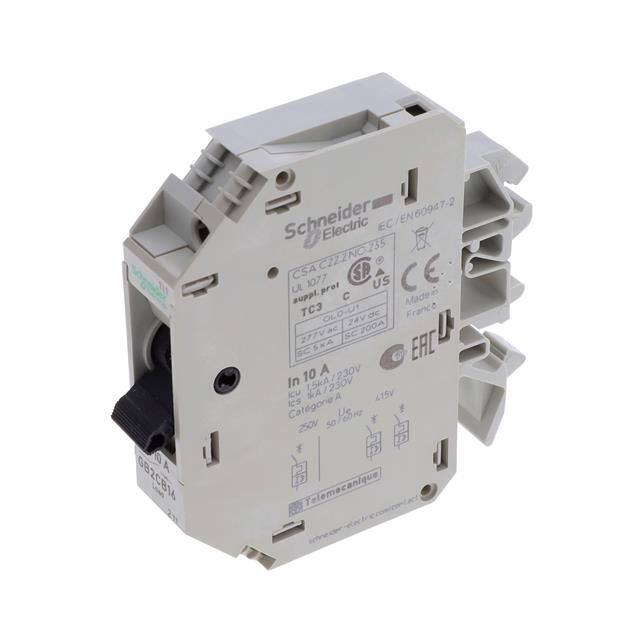

SCHNEIDER/施耐德 电路保护 GB2CB16

GB2CB16概述

    GB2 热磁断路器技术手册

    产品简介


    GB2 热磁断路器是用于保护工业设备控制电路的专用装置,适用于各种工业场景。它们可以保护并隔离单相辅助电路(如电磁阀、电制动器、电池充电器等),这些电路由控制电路电压供电。该系列断路器包含四种不同的型号:GB2 CB、GB2 CD、GB2 DB 和 GB2 CS,它们提供了从 0.5 到 20 安培的不同额定电流,适用于不同需求的应用场景。

    技术参数


    - 型号及额定电流:
    - GB2 CB、GB2 CD、GB2 DB:0.5A 至 20A,提供单极、单极加中性线、双极版本。
    - GB2 CS:0.5A 和 1A,仅单极版本。

    - 电气特性:
    - 额定工作电压(Ue):415V(1)、250V、415V(1)、277V。
    - 额定频率:50/60Hz。
    - 冲击耐受电压(U imp):4kV。
    - 分断能力:根据不同的型号和电压等级,分断能力从 2kA 到 50kA 不等。
    - 操作温度范围:存储温度 -40°C 至 +80°C,运行温度 -20°C 至 +60°C。
    - 最大操作海拔高度:3000m。

    产品特点和优势


    - 高分断能力:GB2 断路器具有卓越的分断能力和操作稳定性,适用于高电流环境下的保护需求。
    - 精确的过流保护:具备可调节的磁力跳闸阈值,能在高达 16 倍额定电流的情况下保持稳定。
    - 易于安装和维护:支持导轨安装,配备了清晰的操作指示,无特殊维护要求。
    - 良好的环境适应性:能够在广泛的温度和海拔范围内可靠工作,适用于各种恶劣的工作环境。

    应用案例和使用建议


    - 工业控制电路保护:GB2 断路器广泛应用于工业设备的控制电路保护,例如机床、输送系统、自动化生产线等。
    - 推荐使用场景:在需要高可靠性、强过流保护的场合,推荐使用 GB2 DB 或 GB2 CD 型号。
    - 使用建议:在选择 GB2 断路器时,应确保所选型号的额定电流满足实际应用的需求,并且安装位置要考虑到环境温度和海拔的影响。

    兼容性和支持


    - 兼容性:GB2 断路器符合 IEC 60947-1 和 IEC 60947-2 标准,能够与其他标准设备良好兼容。
    - 支持与维护:厂商提供详细的技术文档和支持服务,帮助客户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    - 问题 1:安装过程中断路器无法固定
    - 解决方案:检查安装板是否平整,使用合适的紧固件进行安装。
    - 问题 2:断路器动作迟缓
    - 解决方案:检查操作环境温度是否超出正常范围,调整环境温度或更换适当的型号。
    - 问题 3:操作指示灯不亮
    - 解决方案:确认接线正确,检查电源电压是否正常,必要时更换新的断路器。

    总结和推荐


    GB2 系列热磁断路器凭借其卓越的性能、灵活的安装方式和广泛的适用性,在工业控制电路保护领域表现出色。针对不同的应用需求,提供了多种型号和规格,能够满足大多数工业场景的要求。总的来说,GB2 断路器是一款值得信赖的产品,推荐在相关领域使用。
