PS2514L-1Y-A

产品分类: 隔离器
产品描述: 1 4-SMD 贴片安装
供应商型号: J-RENE-0318793
供应商: Chip1stop
标准整包数: 1

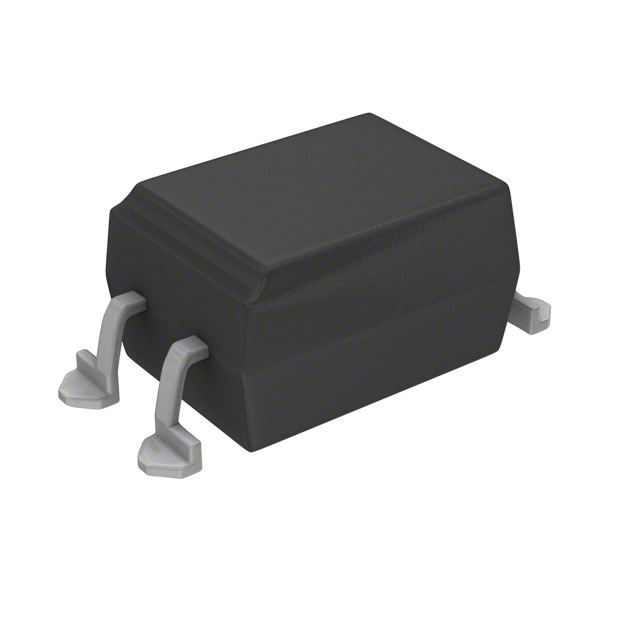

RENESAS ELECTRONICS 隔离器 PS2514L-1Y-A

PS2514L-1Y-A概述

    # PS2514-1 & PS2514L-1 高速开关/高隔离电压光电耦合器系列

    产品简介


    基本信息
    PS2514-1 和 PS2514L-1 是一款采用GaAs发光二极管和NPN硅光敏晶体管的光电耦合隔离器。这两款产品因其高切换速度及高负载电阻(几kΩ)的特性而备受关注。其中,PS2514-1 为塑料DIP封装,适用于传统的插装方式;而PS2514L-1 则为表面贴装型的引脚弯曲式(鸥翼式),适合表面贴装技术(SMT)的应用场景。
    主要功能与应用领域
    - 功能: 光电耦合隔离器具备高隔离电压、高速切换和高负载能力等特点。
    - 应用领域: 广泛应用于电源、FA设备(工厂自动化设备)及电子电力计量装置。

    技术参数


    绝对最大额定值
    - 反向电压(Diode): 6 V
    - 正向电流(连续): 30 mA
    - 功率耗散(Derating): 1.5 mW/°C
    - 峰值正向电流: 0.5 A
    - 集电极-发射极电压(VCEO): 40 V
    - 发射极-集电极电压(VECO): 0.6 V
    - 集电极电流(IC): 20 mA
    - 隔离电压(BV): 5 000 Vr.m.s.
    - 操作环境温度范围(TA): -55°C 至 +100°C
    - 存储温度范围(Tstg): -55°C 至 +150°C
    推荐工作条件
    - 输入电流(IF): 5-7 mA
    电气特性(TA = 25°C)
    - 正向电压(VF): IF = 5 mA 时,1.1 - 1.3 V
    - 反向电流(IR): VR = 5 V 时,5 μA
    - 耦合电流传输比(CTR): IF = 5 mA, VCE = 5 V 时,50% - 200%
    - 开启时间(ton): VCC = 5 V, IF = 5 mA, RL = 5 kΩ 时,15 - 25 μs
    - 关闭时间(toff): 15 - 25 μs

    产品特点和优势


    独特功能和优势
    - 高隔离电压: 达到5000Vr.m.s.,使得这些光电耦合器具有卓越的电气隔离性能。
    - 高速切换: 优秀的开关速度性能,保证信号传输的快速响应。
    - 可靠性: 具备多重安全标准认证(如UL、CSA、CQC等),确保产品的安全性和可靠性。
    - 符合环保要求: 无铅且无卤化物设计,满足现代电子产品的环保要求。

    应用案例和使用建议


    实际应用场景
    - 电源系统: 用于电源转换器中的隔离环节,提高系统的安全性和稳定性。
    - 工厂自动化设备: 在需要高可靠性的控制信号传输中提供有效的电气隔离。
    - 电子电能表: 用于精确测量电能,确保信号传输的准确度。
    使用建议
    - 安装指导: 采用表面贴装技术时,遵循推荐的焊接条件,确保焊接过程中的温度和时间控制得当。
    - 注意事项: 防止静电损坏,避免在高温高湿环境下储存,使用环保溶剂进行清洗。

    兼容性和支持


    兼容性
    - PS2514L-1 可以根据客户需求选择2000pcs/卷的带装形式,方便自动化生产线上的装配。
    支持与维护
    - 生产商提供详细的技术文档和使用手册,帮助客户了解产品特性和正确使用方法。
    - 提供多样化的售后服务和技术支持,涵盖产品咨询、故障诊断等方面。

    常见问题与解决方案



    常见问题与解决方案


    1. 问题: 设备启动时出现异常信号。
    - 解决方案: 检查输入输出两端的电压是否突变,遵循推荐的操作条件。
    2. 问题: 开关速度不达标。
    - 解决方案: 检查正向电流是否符合推荐工作条件,调整相关参数。
    3. 问题: 温度变化导致性能下降。
    - 解决方案: 保持在推荐的工作环境温度范围内使用,必要时添加散热措施。

    总结和推荐


    综合评估
    PS2514-1和PS2514L-1 光电耦合器凭借其卓越的电气隔离性能、高可靠性以及广泛的适用性,在电源管理和工业自动化领域具有显著的优势。其高性能、多用途和环保特性使其成为市场上极具竞争力的产品之一。
    是否推荐使用
    鉴于上述优点和广泛的应用场景,我们强烈推荐这些光电耦合器在您的项目中使用。无论是对性能有极高要求的工业应用还是注重成本效益的小规模项目,它们都能提供可靠的电气隔离和高效的信号传输。

PS2514L-1Y-A参数

参数
数据速率 -
通道数量 1
通用封装 4-SMD
安装方式 贴片安装
零件状态 在售
包装方式 管装
