RV-1515S/P/R6.4

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 2W DC/DC-Converter \'ECONOLINE\' DIP24 Mini 6.4kV unreg
供应商型号: SG-RV-1515S/P/R6.4
供应商: 期货订购
标准整包数: 15

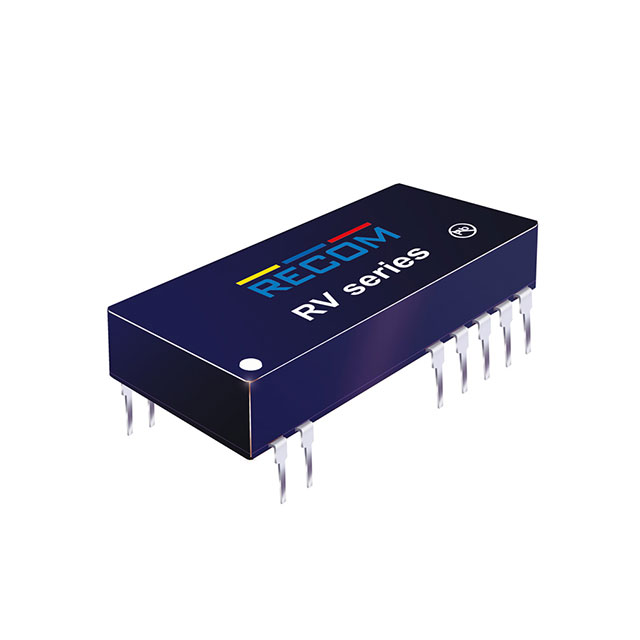

RECOM POWER DC-DC模块 RV-1515S/P/R6.4

RV-1515S/P/R6.4概述


    产品简介


    RECOM Power 的 RV 系列 DIP24 DC/DC 转换器是专为需要高隔离度的小型化应用而设计的产品。该系列提供单输出和双输出版本,具有高达88%的转换效率。产品特别适用于医疗设备、工业控制和测试测量等领域,其中板载空间受限是一个关键挑战。其核心特点包括极高的隔离度和小体积设计,能够满足高安全标准的要求。

    技术参数


    - 输入电压范围: 3.3V 至 24VDC
    - 输出电压范围: 单输出:3.3V, 5V, 9V, 12V, 15V;双输出:±3.3V, ±5V, ±9V, ±12V, ±15V
    - 输出电流范围: 单输出:最大600mA(3.3V),最大400mA(5V),最大222mA(9V),最大167mA(12V),最大132mA(15V);双输出:最大±300mA(±3.3V),最大±200mA(±5V),最大±111mA(±9V),最大±85mA(±12V),最大±66mA(±15V)
    - 效率: 最高可达88%
    - 隔离电压: 6.4kVDC/1秒 或 8kVDC/1秒
    - 隔离电阻: 最小15GΩ
    - 隔离电容: 最小2pF / 最大12pF
    - 内部工作频率: 20kHz 至 85kHz
    - 工作温度范围: -40°C 至 +85°C
    - 存储温度范围: -55°C 至 +125°C
    - 包装: 每管15个

    产品特点和优势


    - 高隔离度: 通过6.4kVDC或8kVDC的强化绝缘,确保产品在高压环境下安全运行。
    - 紧凑设计: DIP24封装,非常适合空间受限的设计。
    - 认证齐全: 通过多种国际安全认证,如UL/CSA/IEC/EN,符合医疗设备标准。
    - 高效率: 最高可达88%,有助于提高系统能效。
    - 短路保护: 可选的连续短路保护功能提高了系统的可靠性。

    应用案例和使用建议


    这些转换器特别适合于医疗设备,如生命支持系统和便携式医疗设备,因为它们的高隔离度确保了患者和操作人员的安全。对于工业控制系统和测试测量设备,RV系列提供了稳定可靠的电源供应,且其小巧的外形方便集成到现有的系统中。建议在使用时注意负载条件下的输出电压稳定性,并根据具体需求选择合适的短路保护选项。

    兼容性和支持


    RV系列与各种电源管理系统兼容,并且符合多个国际安全标准。RECOM公司提供全面的技术支持和售后服务,以帮助客户解决使用过程中可能遇到的问题。此外,还可以根据客户的具体要求进行定制,以满足特定应用的需求。

    常见问题与解决方案


    1. Q: 如何处理过载问题?
    - A: 在使用时应注意不要超过规定的最大输出电流,过载可能导致设备损坏。可以通过增加外部保护电路来防止过载。

    2. Q: 如何确保长期运行稳定性?
    - A: 定期检查设备的工作温度,确保其在正常范围内运行。建议安装适当的散热措施以延长使用寿命。
    3. Q: 如何应对输入电压波动?
    - A: 使用稳压器或其他电压调节设备来保证稳定的输入电压,从而保持输出电压的稳定。

    总结和推荐


    总体来说,RECOM Power 的 RV 系列 DIP24 DC/DC 转换器以其出色的隔离度、高效率和广泛的认证,在医疗设备、工业控制系统及测试测量设备领域表现优异。这些产品的紧凑设计使其非常适合于空间受限的应用场景。尽管需要一定的安装调试,但其优秀的性能和多功能性使得这些产品成为值得推荐的选择。

RV-1515S/P/R6.4参数

参数
转换效率 88%
输出电压组数 1
类型 -
散热方式 -
输出电压 15V
输入电压最大值 16.5V
输出总功率 -
最大容性负载 -
输出电流最大值 132mA
输入电压最小值 -
输出方式 -
特性 SCP
开关频率 -
长*宽*高 32.35mm*14.4mm*11.4mm
通用封装 DIP-24
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

RV-1515S/P/R6.4厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RV-1515S/P/R6.4数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER RV-1515S/P/R6.4 RV-1515S/P/R6.4数据手册

RV-1515S/P/R6.4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ ¥ 212.6642
150+ ¥ 200.755
库存: 150
起订量: 15 增量: 0
交货地:
最小起订量为:15
合计: ¥ 3189.96
直接购买
加入购物车
