R15P205D/P

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 2W DC/DC-Converter \'ECONOLINE\' SIP7 6.4kV unreg
供应商型号: SG-R15P205D/P
供应商: 期货订购
标准整包数: 25

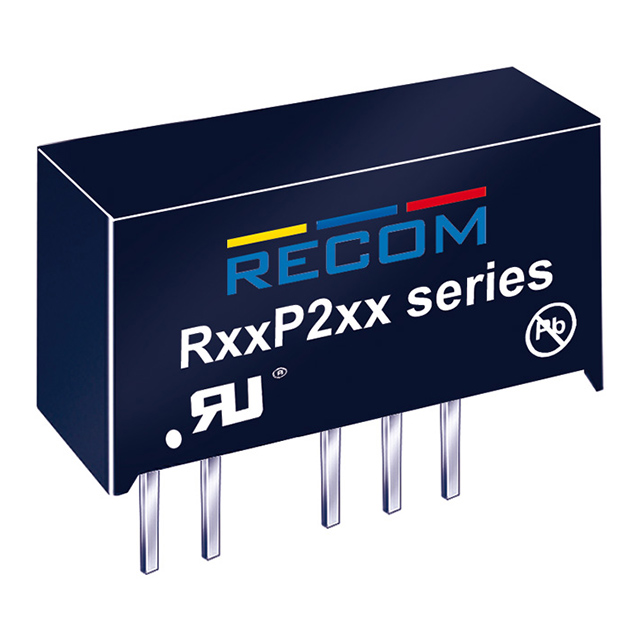

RECOM POWER DC-DC模块 R15P205D/P

R15P205D/P概述


    产品简介


    RECOM公司的RxxP2xxSD系列DC/DC转换器是专为医疗和安全应用设计的隔离电源解决方案。它们通过了UL/CSA 60950-1、UL/CSA 62368-1、IEC/EN 62368-1以及EN 61010-1认证,确保了在要求严格隔离的应用场合下的可靠性。该系列产品采用SIP7封装,提供单输出和双输出两种选择,且具备连续短路保护功能。特别是带有“/X2”后缀的产品,输入/输出间具有超过9毫米的爬电距离,适用于对绝缘性能有严格要求的应用场景。

    技术参数


    | 参数 | 描述 |

    | 输出精度 | ±5.0%最大 |
    | 线性调整率 | 输入电压从低到高,全负载时为1.2%/1%的输入电压 |
    | 负载调整率 | 满载条件下从10%到100%,对于3.3V和5V输出电压为15%典型值,对于9V、12V和15V输出电压为10%典型值 |
    | 工作频率 | 20kHz至85kHz |
    | 效率 | 根据不同型号,满载条件下效率可达70%-80% |
    | 最大输出电流 | 根据具体型号,最大输出电流在66mA到600mA之间不等 |
    | 封装尺寸 | 19.5 x 9.8 x 12.5mm |
    | MTBF(平均无故障时间) | 单输出型号为2113000小时,双输出型号为2434000小时 |
    | 隔离电压 | 测试值为6.4kVDC,额定值为3.2kVAC/60Hz |
    | 工作温度范围 | -40°C到+90°C |

    产品特点和优势


    1. 独特变压器系统:采用了独特的变压器设计,提供了卓越的电气性能和稳定性。
    2. 高隔离性能:提供高达6.4kVDC的隔离电压,适用于需要高隔离等级的应用场合。
    3. 紧凑封装:SIP7封装设计使产品具有小巧的体积,适合空间受限的应用场景。
    4. 连续短路保护:选配的持续短路保护功能确保了在出现异常情况时的安全操作。
    5. 高效率:根据不同型号,效率可达到70%-80%,满足节能需求。

    应用案例和使用建议


    这些DC/DC转换器广泛应用于医疗设备、通信设备以及工业控制等领域。例如,在心电图仪、血氧仪等医疗设备中,高隔离度和稳定的输出电压是至关重要的。建议在选择具体型号时,根据实际应用的输入电压范围、输出功率需求以及所需的隔离电压等级来决定。在使用过程中,应特别注意产品的散热管理,以保证长期稳定运行。

    兼容性和支持


    该产品与大多数常见的SIP封装基板兼容,易于集成到现有的电路设计中。RECOM公司提供了详尽的技术文档和支持服务,帮助用户进行选型、设计和调试。此外,公司还提供了在线资源和技术论坛,方便用户交流经验并获得技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 转换器输出电压不稳定 | 检查输入电压是否在额定范围内;确保负载连接正确,避免过载 |
    | 转换器发热严重 | 检查散热措施是否到位;减小负载,避免长时间满载运行 |
    | 输出电流不足 | 检查负载是否超出额定值;检查连接线和接口是否接触良好 |

    总结和推荐


    总体来看,RECOM的RxxP2xxSD系列DC/DC转换器是一款功能强大且可靠的产品,特别适用于需要高隔离等级和高可靠性的应用场合。无论是医疗设备还是通信设备,这款转换器都能满足严格的性能要求。虽然价格相对较高,但其卓越的性能和长期的稳定性足以证明其价值。强烈推荐在需要高隔离度和高可靠性的应用中使用此产品。

R15P205D/P参数

参数
散热方式 -
开关频率 -
输出总功率 2W
输入电压最小值 13.5V
类型 -
输出方式 -
转换效率 75%
输入电压最大值 16.5V
输出电流最大值 200mA,200mA
最大容性负载 -
输出电压 5V
输出电压组数 2
特性 SCP
长*宽*高 19.558mm*9.906mm*12.446mm
通用封装 SIP
安装方式 通孔安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 管装

R15P205D/P厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R15P205D/P数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R15P205D/P R15P205D/P数据手册

R15P205D/P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 125.86
250+ ¥ 118.8118
库存: 250
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 3146.5
