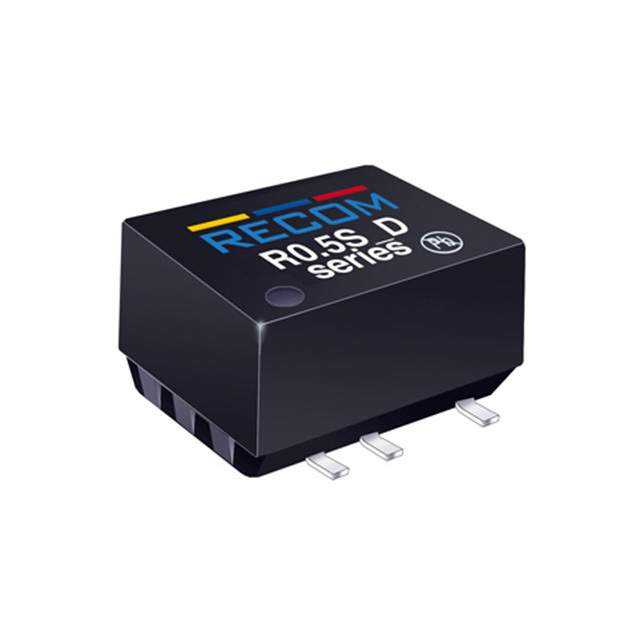

R0.5S-3.312/HP-R

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 0.5W DC/DC-Converter \'ECONOLINE\' SMD 3kV unreg
供应商型号: SG-R0.5S-3.312/HP-R
供应商: 期货订购
标准整包数: 500
RECOM POWER DC-DC模块 R0.5S-3.312/HP-R

R0.5S-3.312/HP-R概述

    ECONOLINE DC/DC Converter R0.5SD 技术手册解析

    1. 产品简介


    ECONOLINE R0.5SD 是一款高效、高可靠性的 DC/DC 转换器,适用于医疗设备和其他需要高稳定输出的应用。该产品提供单输出和双输出两种型号,采用 SMD 封装,具有宽输入电压范围(1:1),能够在极端温度环境下正常工作。

    2. 技术参数


    以下是该产品的技术规格:
    - 输入电压范围:±10% 最大值
    - 电压设定精度:满载时 100% 负载/额定输入电压 -1% 典型值 / ±5% 最大值
    - 线性调整率:低线到高线 @ 最大负载 1.2% 典型值
    - 负载调整率:
    - 5V 输出:6% 典型值 / 15% 最大值(10% 到 100% 负载)
    - 12/15V 输出:5% 典型值 / 10% 最大值
    - 纹波和噪声(20 MHz 带宽):50 mVp-p 典型值 / 100 mVp-p 最大值
    - 效率:满载时最低 70%
    - 工作温度:-40°C 到 +100°C
    - 存储温度:-55°C 到 +125°C
    - 隔离电压:1000VDC(耐压 1分钟)/ 500VAC / 60Hz;带 H 后缀的型号为 3000VDC(耐压 1分钟)/ 1500VAC / 60Hz
    - 隔离电容:最大 75 pF
    - 隔离电阻:Viso = 500V 时最小 10 GΩ
    - 湿度:最大 95%
    - 短路保护:1秒
    - 平均无故障时间 (MTBF):MIL-HDBK 217F(+100°C)下为 1003 x 10³ 小时;MIL-HDBK 217F(+25°C)下为 3962 x 10³ 小时

    3. 产品特点和优势


    - 隔离设计:提供 1kVDC 和 3kVDC 的隔离选项,确保高安全性和可靠性。
    - 广泛的工作温度范围:从 -40°C 到 +100°C,适合极端环境下的应用。
    - 高效的转换性能:最高可达 80% 的转换效率,降低能耗。
    - 认证齐全:通过 UL 60950-1 认证(编号 E358085),符合 RoHS 规范。
    - 轻巧设计:单输出型重量仅 1.0g,双输出型重量 1.2g。

    4. 应用案例和使用建议


    - 应用案例:适用于医疗设备、工业自动化、通信设备等领域,尤其是在需要高精度和高可靠性的场合。
    - 使用建议:
    - 在设计电源电路时,建议考虑加入电磁兼容性滤波器以符合 EN55022 Class B 标准。
    - 使用 MLCC 电容器和 SMD 电感器进行 EMC 滤波,以提高系统稳定性。
    - 注意负载电容的选择,确保最大启动时间不超过 1秒。

    5. 兼容性和支持


    - 兼容性:该产品可与其他标准 SMD 组件兼容,适用于多种 PCB 设计。
    - 支持和维护:RECOM 提供详尽的技术文档和支持服务,确保客户在使用过程中能够获得必要的帮助。

    6. 常见问题与解决方案


    - Q: 如何处理启动时的高电容负载?
    - A: 参考手册建议的最大电容负载限制,合理选择外部电容。
    - Q: 如何提高系统的电磁兼容性?
    - A: 按照手册中的建议添加适当的 EMC 滤波组件。
    - Q: 遇到过热现象怎么办?
    - A: 确保散热良好,检查负载电流是否在安全范围内。

    7. 总结和推荐


    ECONOLINE R0.5SD DC/DC 转换器凭借其高效、可靠的性能和广泛的工作温度范围,在多个应用领域表现出色。其高隔离电压和宽输入电压范围使其成为医疗设备和工业应用的理想选择。尽管价格略高,但考虑到其卓越的性能和可靠性,我们强烈推荐将其用于关键应用中。
    如果您对 ECONOLINE R0.5SD 有任何疑问或需要进一步的信息,请随时联系 RECOM 客户支持团队。

R0.5S-3.312/HP-R参数

参数
输出总功率 -
特性 SCP
转换效率 77%
散热方式 -
类型 -
输出方式 -
输入电压最大值 3.63V
最大容性负载 -
开关频率 -
输出电流最大值 42mA
输出电压组数 1
输入电压最小值 -
输出电压 12V
长*宽*高 15.24mm*10.7mm*7mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售

R0.5S-3.312/HP-R厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R0.5S-3.312/HP-R数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R0.5S-3.312/HP-R R0.5S-3.312/HP-R数据手册

R0.5S-3.312/HP-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
