R0.5S8-0505

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 0.5W DC/DC-Converter \'ECONOLINE\' SMD 1kV unreg
供应商型号: 945-2791-ND
供应商: Digi-Key
标准整包数: 1

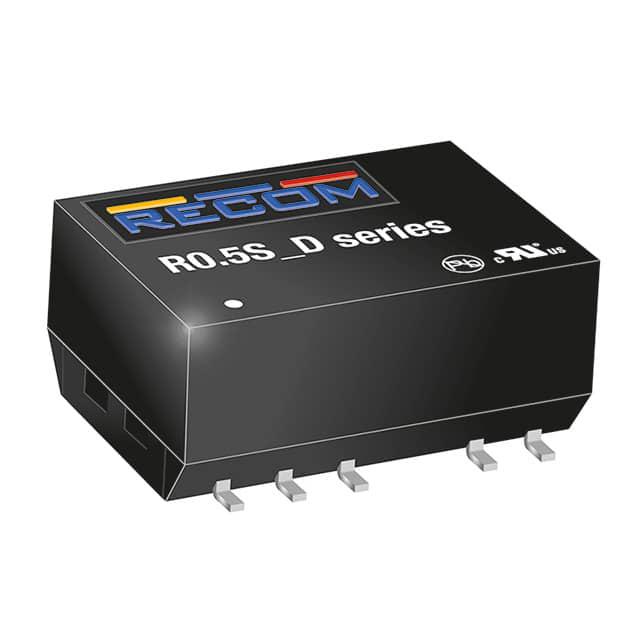

RECOM POWER DC-DC模块 R0.5S8-0505

R0.5S8-0505概述

    ECONOLINE DC/DC Converter R0.5SD 系列

    产品简介


    ECONOLINE DC/DC Converter R0.5SD 系列是一款微型隔离式直流-直流转换器,具备多种输入输出组合选项。它的功率为0.5瓦特,采用表面贴装技术(SMD),适用于医疗设备、工业控制及各种消费电子产品。该系列具备单输出和双输出版本,能够实现高达80%的转换效率,满足不同的设计需求。

    技术参数


    该产品的关键参数如下:
    | 参数 | 单输出 | 双输出 |
    |
    | 输入电压范围 | 3.3V, 5V, 12V, 24V | 3.3V, 5V, 12V, 24V |
    | 输出电压 | 3.3V, 5V, 12V, 15V | 3.3V, 5V, 12V, 15V |
    | 最大输出电流 | 100 mA | ±50 mA |
    | 转换效率 | 72% 至 80% | 75% 至 79% |
    | 工作温度范围 | -40°C 至 +100°C | -40°C 至 +100°C |
    | 隔离电压(1秒测试) | 1000VDC | 3000VDC |
    | 隔离电压(持续1分钟) | 500VAC/60Hz | 1500VAC/60Hz |
    | 封装类型 | SMD | SMD |

    产品特点和优势


    - 高效率:最高可达80%,显著降低能量损失。
    - 高可靠性:符合医疗设备标准,提供1年保修和3年延保服务。
    - 宽温范围:-40°C 至 +100°C 的工作温度范围使其适用于极端环境。
    - 安全认证:通过UL 60950-1 第二版认证,确保安全可靠。

    应用案例和使用建议


    - 医疗设备:因其隔离特性,适用于医疗仪器中的电源模块,如呼吸机和监护仪。
    - 工业控制:适用于工业自动化系统,例如PLC控制器和传感器节点。
    - 消费电子产品:适合作为手持设备或其他小型电子产品的电源管理单元。
    使用建议:
    1. 在进行设计时,考虑到电路板的空间限制,优先选择SMD封装。
    2. 增加必要的EMC滤波电容和电感以符合EN55022标准。

    兼容性和支持


    - 与RECOM的其他产品兼容,简化多电源系统的集成。
    - RECOM提供详尽的应用指南和技术支持,确保用户的顺利安装和使用。

    常见问题与解决方案


    1. 问:在高温环境下工作时,为什么转换效率会降低?
    - 答:高温会导致内部电阻增加,从而影响转换效率。建议使用散热片或者风冷来保持较低的工作温度。
    2. 问:输出电压不稳定怎么办?
    - 答:检查负载是否过大或线路是否存在接触不良的情况。可以通过调整外部补偿电容来稳定输出电压。
    3. 问:转换器启动时需要的启动时间较长怎么办?
    - 答:增大启动电容的容量或提高电源电压,有助于缩短启动时间。

    总结和推荐


    ECONOLINE DC/DC Converter R0.5SD 系列凭借其高效、可靠的特性,广泛应用于医疗、工业和消费电子领域。它不仅满足了严格的行业标准,还提供了全面的技术支持和延长保修服务,是现代电源设计的理想选择。因此,我们强烈推荐此款产品给那些需要高性能、高可靠性的电源解决方案的工程师和设计师们。

R0.5S8-0505参数

参数
类型 -
转换效率 72%
输出电流最大值 100mA
输出电压组数 1
输出电压 5V
输出总功率 500mW
最大容性负载 -
特性 SCP
散热方式 -
输出方式 -
开关频率 -
输入电压最小值 4.5V
输入电压最大值 5.5V
长*宽*高 15.24mm*10.7mm*7mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

R0.5S8-0505厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R0.5S8-0505数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R0.5S8-0505 R0.5S8-0505数据手册

R0.5S8-0505封装设计

查看详情并下载
Symbol
Footprint
3D Model
