R1S-3.305/EH-R

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 1W DC/DC-Converter \'ECONOLINE\' SMD 2kV unreg
供应商型号: SG-R1S-3.305/EH-R
供应商: 期货订购
标准整包数: 500

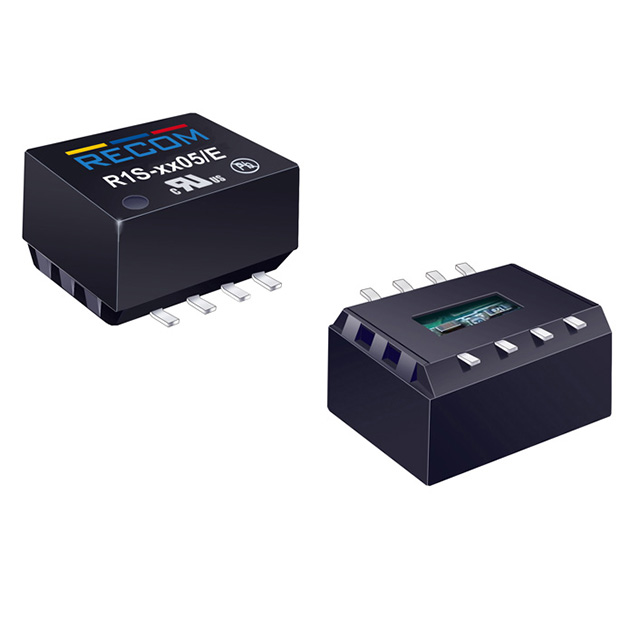

RECOM POWER DC-DC模块 R1S-3.305/EH-R

R1S-3.305/EH-R概述

    电子元器件产品技术手册

    1. 产品简介


    R1S/E 系列是一款未受调节的DC/DC转换器,封装于完全封闭的开放式框架内。此系列转换器设计用于低负载条件下提供极高效率,同时具有宽广的工作温度范围。适用于电池供电电源、绿色能源应用以及需要隔离和转换直流电能的通用场合。

    2. 技术参数


    - 输入电压范围:±10%
    - 最小负载:0%
    - 内部工作频率:20kHz至90kHz
    - 输出纹波和噪声:带宽20MHz时,50mVp-p至100mVp-p
    - 输出精度:±5.0%最大值
    - 线性调节:低线到高线,全负载时±1.2%典型值
    - 负载调节:10%到100%负载时15.0%最大值
    - 短路保护:无后缀时低于100mΩ;后缀"/P"为1秒连续保护
    - 隔离电压:无后缀测试1秒,额定1分钟,1kVDC;后缀"/H"测试1秒,额定1分钟,2kVDC
    - 隔离电阻:最小10GΩ
    - 隔离电容:最大75pF
    - 绝缘等级:功能性
    - MTBF(平均故障间隔时间):在+25°C时为3,459,000小时,在+100°C时为756,000小时
    - 工作温度范围:全负载条件下从-40°C到+100°C
    - 认证:符合UL60950-1、CAN/CSA-C22.2 No. 60950-1-07、IEC/EN60950-1、EN55032等标准

    3. 产品特点和优势


    - 高效率:高达82%的效率
    - 宽温范围:可在-40°C至+100°C范围内全负载工作
    - 高可靠性:MTBF长,且符合多项国际安全认证
    - 灵活性:多种输入输出组合,满足不同应用场景的需求
    - 防护功能:具备短路保护和隔离电压选择,确保应用的安全性和稳定性

    4. 应用案例和使用建议


    - 电池供电系统:适用于便携式设备如笔记本电脑、智能手机等,保证长时间高效运行。
    - 绿色能源应用:如太阳能发电系统中的DC/DC转换模块,能适应复杂的工作环境。
    - 工业自动化:在自动化控制系统中,提供稳定可靠的电源供给。
    使用建议:
    - 在设计电路时,注意保证散热效果,尤其是在高温环境下使用。
    - 对于要求较高防护等级的应用场景,建议选用带2kVDC/1s隔离和连续短路保护的型号。

    5. 兼容性和支持


    - 兼容性:与市面上多数主流的电路板兼容,适合集成于各种设备中。
    - 支持和服务:制造商提供详尽的技术文档和支持服务,包括安装指导、常见问题解答等。

    6. 常见问题与解决方案


    - 问题1:启动时出现异常噪音。
    - 解决办法:检查输出负载是否过载,调整负载并确认是否符合规范。

    - 问题2:输出电压不稳。
    - 解决办法:检查输入电压是否处于正常范围内,必要时调整外部电容。

    7. 总结和推荐


    R1S/E 系列是一款高性能、高可靠性的DC/DC转换器,其宽泛的工作温度范围和高效率使其适用于各种苛刻的应用场景。特别适用于需要高效能、紧凑尺寸和宽温工作范围的场合。对于追求稳定性和可靠性的客户而言,推荐使用此系列产品。

R1S-3.305/EH-R参数

参数
最大容性负载 -
输出总功率 -
输出方式 -
类型 -
开关频率 -
输出电压组数 1
输入电压最大值 3.63V
输出电压 5V
输出电流最大值 200mA
输入电压最小值 3.3V
散热方式 -
转换效率 -
特性 SCP
长*宽*高 12.75mm*10.7mm*7mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

R1S-3.305/EH-R厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R1S-3.305/EH-R数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R1S-3.305/EH-R R1S-3.305/EH-R数据手册

R1S-3.305/EH-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
