R15P212S/R6.4

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 2W DC/DC-Converter \'ECONOLINE\' SIP7 6.4kV unreg
供应商型号: N-R15P212S/R6.4
供应商: 云汉优选
标准整包数: 1

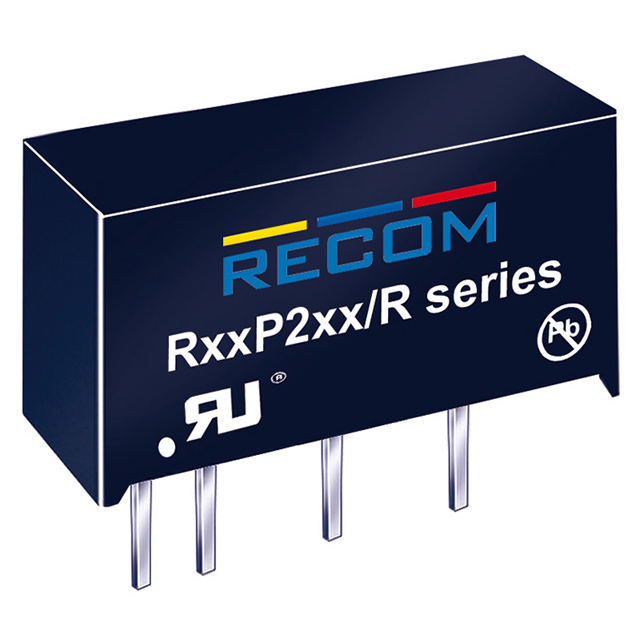

RECOM POWER DC-DC模块 R15P212S/R6.4

R15P212S/R6.4概述

    # 高质量文章:DC/DC转换器 RxxP2xx/R 系列技术手册

    产品简介


    DC/DC转换器 RxxP2xx/R 系列是专为安全应用设计的高效转换器。这些转换器通过了国际电工委员会(IEC)、欧洲标准化委员会(EN)以及美国安全检测实验室公司(UL)的严格认证标准,适用于医疗、信息技术设备和实验室仪器等领域。该系列提供了单输出和双输出两种版本,具备高效率、低纹波噪声、低漏电流和高标准的隔离能力。

    技术参数


    以下是 RxxP2xx/R 系列的技术参数摘要:
    - 输入电压范围:5V、12V、15V、24V,允许±10%的波动
    - 输出电压:单输出包括3.3V、5V、9V、12V 和 15V;双输出包括±3.3V、±5V、±9V、±12V 和 ±15V
    - 额定功率:2W
    - 最大效率:单输出版本最高可达87%,双输出版本最高可达85%
    - 负载容限:单输出版本的电容负载可达1200µF,双输出版本可达1500µF
    - 隔离电压:可选6.4kVDC/1秒或8kVDC/1秒的绝缘等级
    - 操作频率:20kHz至85kHz
    - 输出纹波噪声:200mVp-p(在20MHz带宽内)
    - 操作温度范围:-40°C 至 +85°C
    - 存储温度范围:-55°C 至 +125°C
    - 最大外壳温度:+105°C

    产品特点和优势


    RxxP2xx/R 系列的特点和优势显著,使其在市场上具有很高的竞争力:
    - 高可靠性:所有型号均通过国际安全标准认证,确保了产品的可靠性和安全性。
    - 强化隔离:提供6.4kVDC或8kVDC的强化隔离,适合安全要求较高的应用。
    - 高效率:在各种输入电压下都能保持较高效率,适用于多种工作环境。
    - 灵活性:提供单输出和双输出版本,满足不同需求。
    - 高抗干扰能力:良好的电磁兼容性,符合EN55032 Class A/B标准。
    - 耐用性:具有优异的温度和湿度适应能力。

    应用案例和使用建议


    应用案例
    - 医疗设备:由于符合IEC/EN60601标准,非常适合用于医疗应用中,如监护仪、体外诊断设备等。
    - 实验室仪器:符合IEC/EN61010标准,可用于实验室测试和测量设备。
    - 信息技术设备:通过了IEC/EN60950认证,适用于各类IT设备。
    使用建议
    - 在选择电源输入时,应考虑电压波动情况,并选用适当型号以避免超出输入范围。
    - 为了延长使用寿命,建议不要让负载低于10%,以免影响规格性能。
    - 在进行高压测试时,注意测试时间和电压的调整,以避免对产品造成损坏。

    兼容性和支持


    RxxP2xx/R 系列转换器与其他标准电子元器件兼容性良好,方便集成到现有系统中。厂商提供了详尽的文档和支持服务,确保客户能够顺利安装和调试。

    常见问题与解决方案


    常见问题
    1. 负载低于10%时,效率下降
    2. 隔离电压未达到预期
    3. 启动时间较长
    解决方案
    1. 增加负载:尽可能保证负载不低于10%,以维持最佳性能。
    2. 检查测试条件:确认测试电压和时间设置正确。
    3. 预充电:对于高容性负载,在启动前进行预充电,缩短启动时间。

    总结和推荐


    总体来看,RxxP2xx/R 系列 DC/DC 转换器是一款高性能且可靠的产品,特别适用于需要高可靠性和强隔离的应用场合。其丰富的认证和高抗干扰能力使其成为医疗、信息技术和实验室设备的理想选择。鉴于其卓越的表现和广泛的应用范围,强烈推荐使用此系列转换器。

R15P212S/R6.4参数

参数
输入电压最小值 15V
输入电压最大值 16.5V
转换效率 87%
输出电流最大值 167mA
输出电压 12V
输出总功率 -
输出方式 -
特性 -
开关频率 -
输出电压组数 1
最大容性负载 -
类型 -
散热方式 -
通用封装 SIP
安装方式 通孔安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 管装

R15P212S/R6.4厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R15P212S/R6.4数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R15P212S/R6.4 R15P212S/R6.4数据手册

R15P212S/R6.4封装设计

查看详情并下载
Symbol
Footprint
3D Model
