R1S-1205/H-R

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 1W DC/DC-Converter \'ECONOLINE\' SMD 3kV unreg
供应商型号: 1486-R1S-1205/H-R-CHP
供应商: Digi-Key
标准整包数: 500

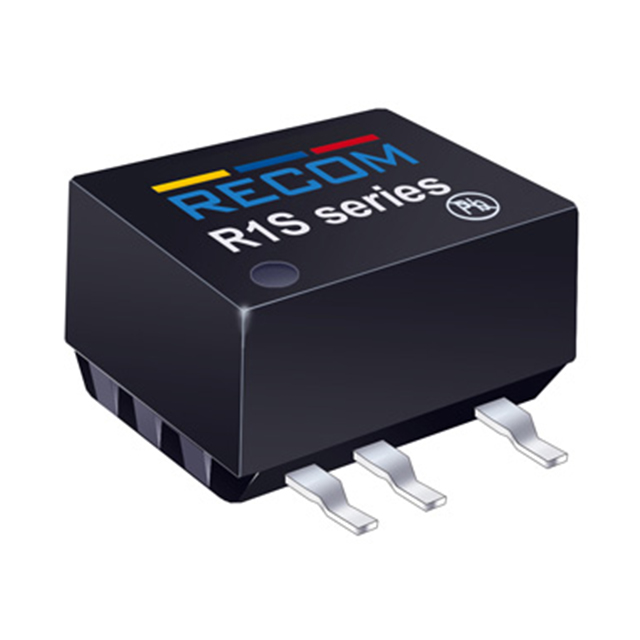

RECOM POWER DC-DC模块 R1S-1205/H-R

R1S-1205/H-R概述

    电子元器件产品技术手册解析

    产品简介


    R1S 和 R1D 转换器属于经济型直流-直流转换器系列,主要用于一般用途和工业低功率隔离和电压匹配应用。这些转换器设计为表面贴装设备(SMD),且符合RoHS标准。它们可在广泛的温度范围内工作,具有出色的热稳定性和高效能,适合全自动装配,包括蒸汽相焊接。

    技术参数


    | 参数名称 | 规格 |

    | 输入电压范围 | ±10% |
    | 输出电压精度 | ±2%(典型值), ±5%(最大值) |
    | 线电压调节率 | 所有型号:1.2%/1% 的输入电压(典型值) |
    | 负载电压调节率 | 3.3V 输出型号:15%(典型值), 20%(最大值) |
    5V 输出型号:12%(典型值), 15%(最大值) |
    9V 输出型号:7%(典型值), 10%(最大值) |
    12V, 15V, 24V 输出型号:6%(典型值), 10%(最大值) |
    | 输出纹波和噪声 | 50mVp-p(典型值), 100mVp-p(最大值) |
    | 工作频率 | 最小20kHz,典型60kHz,最大100kHz |

    产品特点和优势


    - 完全符合RoHS标准:适合环保需求的应用。
    - 全功率运行:可在100°C环境温度下全功率运行。
    - 多种隔离选项:1kVDC 或 3kVDC 隔离选项可选。
    - 认证齐全:通过UL/CSA认证,CB报告,以及EN和IEC相关安全标准认证。
    - 自动装配兼容性:适用于全自动装配线,包括蒸汽相焊接。
    - 高效率:最高效率可达84%。
    - 内置滤波器:符合EN55022 Class A标准,适合电磁干扰抑制。

    应用案例和使用建议


    这些转换器特别适用于工业自动化、通信设备、医疗设备和家用电器等领域。为了确保最佳性能,在应用时需要注意以下几点:
    - 布局设计:在PCB布局时,要合理规划电源线和地线的位置,以减少噪声和干扰。
    - 负载管理:建议负载变化范围不要超过规定限制,以免影响输出稳定性。
    - 散热措施:考虑良好的散热设计,特别是在高功率应用中,以保持设备正常运行。

    兼容性和支持


    R1S和R1D系列转换器与其他标准电子元器件高度兼容,适用于广泛的应用场合。厂商提供了详细的应用指南和技术支持服务,帮助用户更好地利用这些产品。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在规定的范围内 |
    | 发热严重 | 改善散热条件,增加散热片或风扇 |
    | 开机后无法启动 | 确保电容负载不超过规定值 |

    总结和推荐


    综上所述,R1S和R1D转换器具备优秀的性能和广泛的应用前景,适用于各种需要高可靠性和稳定性的场合。鉴于其高效的性能和全面的安全认证,我们强烈推荐在相关应用中使用这些产品。

R1S-1205/H-R参数

参数
最大容性负载 -
输出电压组数 1
输入电压最大值 13.2V
输出电流最大值 200mA
输入电压最小值 12V
特性 SCP
类型 -
输出方式 Fixed
输出电压 5V
输出总功率 -
开关频率 20KHz~85KHz
转换效率 78%
散热方式 -
长*宽*高 12.7mm*8.128mm*7.366mm
通用封装 SMD
安装方式 贴片安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 卷带包装

R1S-1205/H-R厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R1S-1205/H-R数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R1S-1205/H-R R1S-1205/H-R数据手册

R1S-1205/H-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
